Präzise 4-Achs-CNC-Bearbeitung
Die 4-Achs-CNC-Bearbeitung ergänzt die X-, Y- und Z-Achse um eine rotierende A-Achse und hält ±0.005 mm an Mehrseitenbauteilen in einer Aufspannung. keine Mindestbestellmenge, und Prototypen werden in 3 Tagen versandt.
-
±0.005 mm
Standardtoleranz
-
3 Tage
Prototypenlieferung
-
~1000 mm
Max. Bauteilgröße
4-Achs-CNC-Bearbeitungsdienste für Mehrseitenbauteile

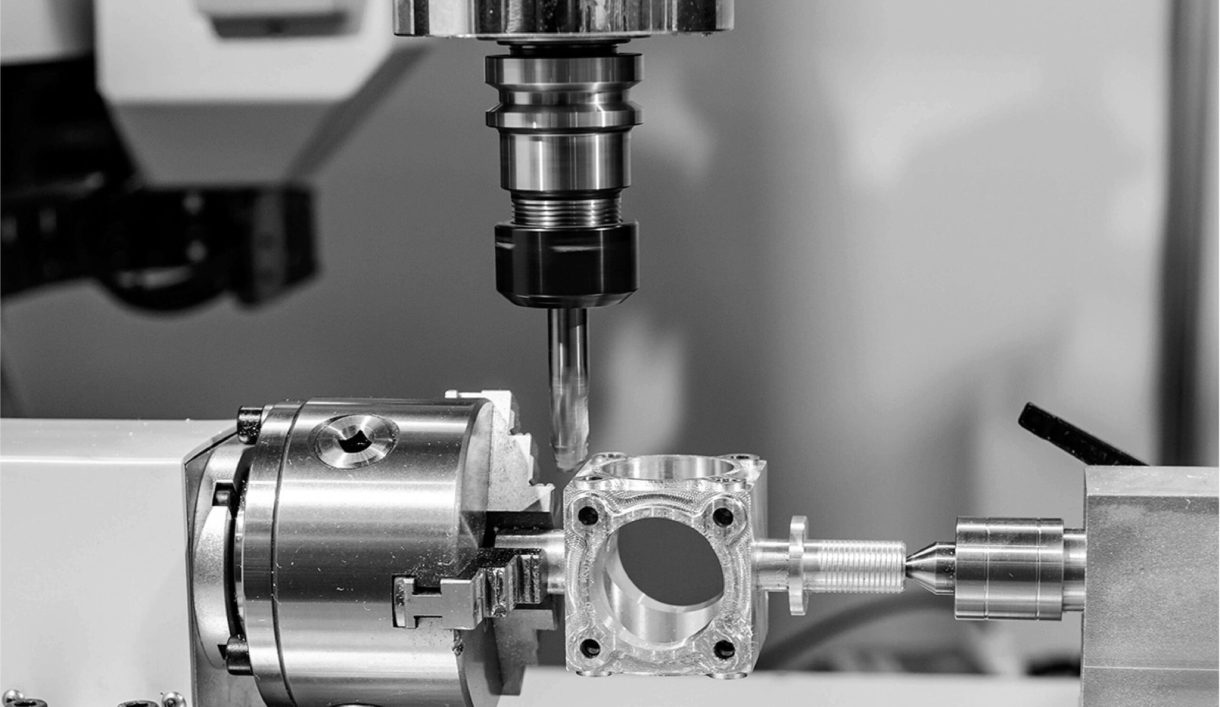

DEK betreibt 4-Achs-Anlagen in zwei Modi: im Indexbetrieb, bei dem das Bauteil vor jedem Schnitt nicht mehr rotiert, und im kontinuierlichen Betrieb, bei dem sich die A-Achse während des Schneidens dreht – für Nockenprofile, Spiralnuten und helixförmige Merkmale.
Eine Aufspannung erreicht Vorder-, Rück- und Seitenflächen, die sonst separate Vorrichtungen und ein erneutes Nullpunktsetzen erfordern würden. Bei einseitigen prismatischen Bauteilen ist 3-Achs-CNC-Bearbeitung meist günstiger; um die Achsenanzahl gegen die Geometrie abzuwägen, sehen Sie sich 5-Achs-CNC-Bearbeitung oder unser vollständiges Angebot an Mehrachsenbearbeitung an.
Warum DEK für 4-Achs-Bearbeitung
Eine lange Erfolgsbilanz in der Präzisionsbearbeitung zählt bei Mehrseitenbauteilen am meisten, wo jeder erneute Aufspannschritt die Genauigkeit kosten kann.
-
Über 20 Jahre Erfahrung
DEK verfügt über mehr als 20 Jahre Erfahrung in der Präzisionsbearbeitung, angewandt auf indexierte und kontinuierliche Rotationsachsenprogramme in Metallen und technischen Kunststoffen.
-
Über 1,2 Mio. Teile pro Jahr
Wir produzieren jährlich über 1,2 Millionen Teile für mehr als 2.300 globale OEM-Kunden, vom Einzelprototyp bis zur Serienfertigung ohne Mindestbestellmenge.
-
Über 98,6 % pünktliche Lieferung
Eine pünktliche Lieferquote von über 98,6 %, wobei Prototypen von 1–10 Stück in der Regel in 3 Tagen versandt werden und jede Bestellung weltweit versendet wird.
-
Genauigkeit in einer Aufspannung
Ein 4-Achs-Programm in einer Aufspannung eliminiert die Fehler durch erneutes Aufspannen, die die Genauigkeit bei umgesetzten Aufträgen beeinträchtigen, und hält ±0.005 mm an Standardmerkmalen.
DFM-Prüfung vor dem Angebot
Unsere Ingenieure prüfen jede Zeichnung vor dem Angebot und weisen auf Merkmale hin, die in einer Rotationsaufspannung schwer erreichbar sind: Hinterschneidungen, ungünstige Aufspannpunkte oder Toleranzen, die nach der Bearbeitung Schleifen erfordern würden.
4-Achs-Fähigkeit, Toleranzen & Lieferzeiten
Spezifikationen für unsere Rotationsachsenarbeit: Toleranzen nach Merkmalstyp, Lieferzeiten nach Stückzahl, Arbeitsbereich und die von uns bearbeiteten Materialien.
4-Achs- vs. 3-Achs-CNC-Bearbeitung
Eine 4. Achse ist nicht immer die richtige Wahl: Wählen Sie sie, wenn Merkmale auf mehreren Seiten liegen. Bei einseitigen Teilen ist Standard-CNC-Fräsen auf 3 Achsen in der Regel günstiger.
| Kriterium | Dieses Verfahren4-Achs-CNC-Bearbeitung | 3-Achs-CNC-Bearbeitung |
|---|---|---|
| Am besten geeignet für | Mehrseitige und radiale Teile | Einseitige prismatische Teile |
| Seiten pro Aufspannung | Vorne, hinten und seitlich | Eine Richtung |
| Schräge Merkmale | Durch A-Achsen-Rotation | Erfordert Umspannen |
| Helixnuten | Kontinuierliche A-Achsen-Schnitte | Nicht bei stehendem Teil |
| Relative Kosten | Höher (Rotationsaufspannung) | In der Regel günstiger |
| Wählen, wenn | Merkmale auf mehreren Seiten | Taschen, Bohrungen auf einer Seite |
