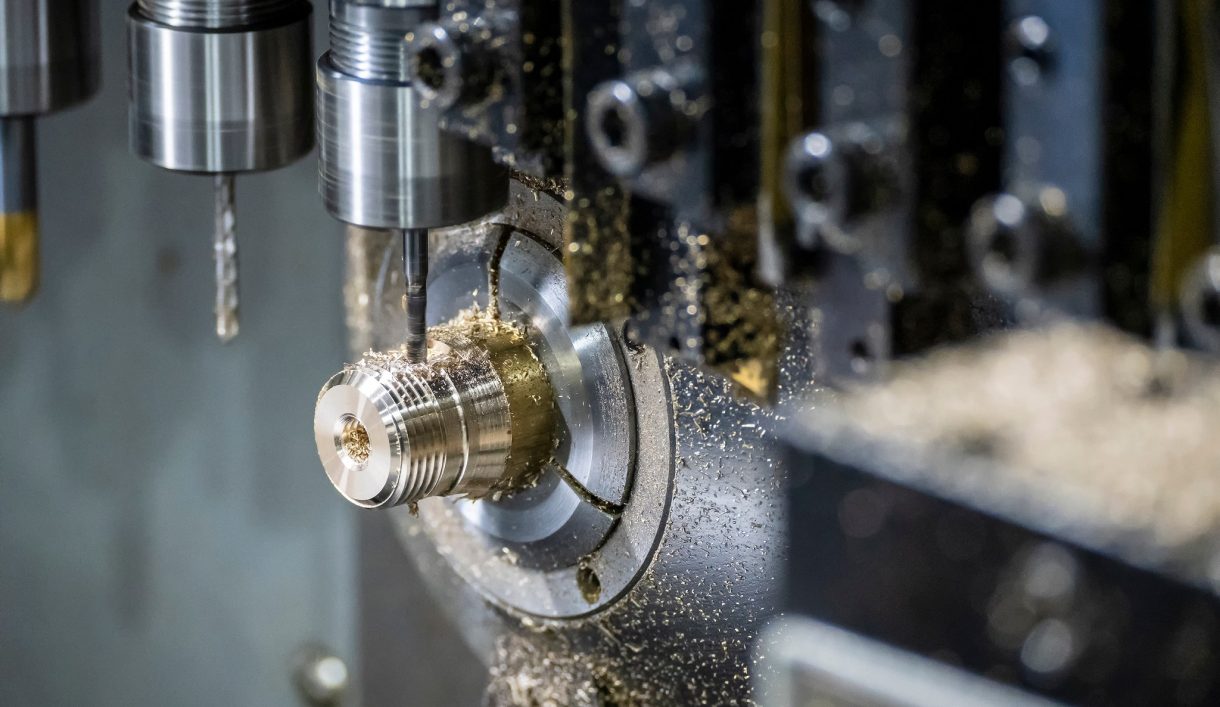

Präzisions-Langdrehservices
Die Langdrehservices von DEK fertigen lange, schlanke Teile aus Stangenmaterial von Ø0,5–32 mm und halten ±0,003 mm bei Merkmalen unter 10 mm. Jedes Angebot wird manuell von einem Ingenieur geprüft – ohne Mindestbestellmenge.
-
Ø0,5–32 mm
Stangendurchmesser
-
±0,003 mm
Mikrotoleranz
-
3 Tage
Prototypenlieferung

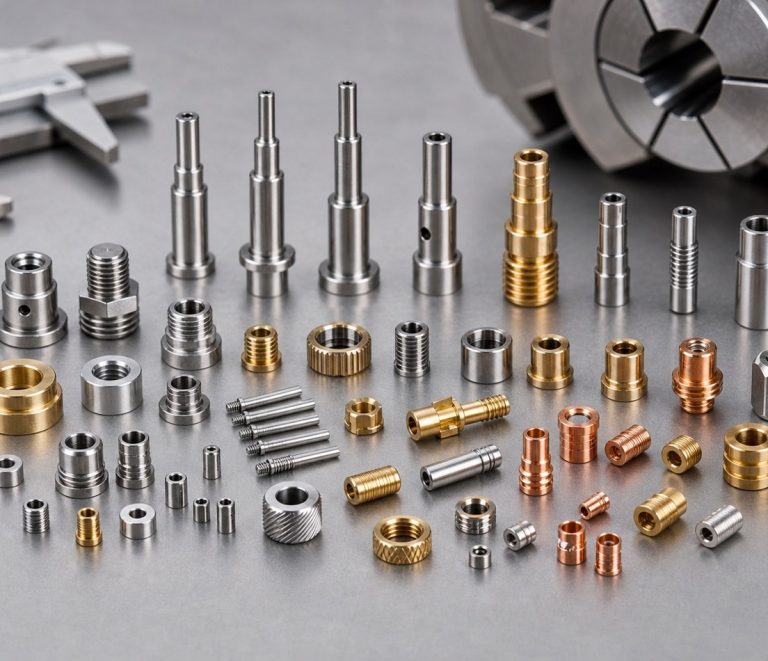

CNC-Langdrehen für schlanke Drehteile
Beim CNC-Langdrehen wird das Stangenmaterial in einer Führungsbuchse nahe an der Schneide geführt, sodass lange, schlanke Stifte, Wellen und Gewindekomponenten steif bleiben und über große Längen enge Toleranzen halten. Was CNC-Langdrehen ist erläutert die vollständige Mechanik.
Drehen, Fräsen und Bohren werden in einer Aufspannung kombiniert – ohne Mindestbestellmenge: Ein einzelnes Validierungsteil und eine komplette Serie durchlaufen denselben manuell geprüften Prozess. Langdrehen läuft bei DEK parallel zu Fräsen, Erodieren und Schleifen im Rahmen der Bearbeitungsservices, sodass Folgeoperationen keinen zusätzlichen Lieferanten erfordern.
Warum Sie DEK für Langdrehservices wählen sollten
Zwei Jahrzehnte Präzisionsbearbeitung, über 1,2 Millionen Teile pro Jahr und mehr als 2.300 OEM-Kunden stehen hinter jedem langgedrehten Teil.
-
Pünktliche Lieferung
Die pünktliche Lieferung liegt konstant über 98,6 %, gestützt auf dokumentierte QMS-Stufen bei jedem Auftrag: IQC, IPQC, FAI, OQC, SPC und CAPA.
-
Zertifiziertes Qualitätssystem
Zertifizierung nach ISO 9001, ISO 13485 und AS9100D durch TÜV – für langgedrehte Komponenten in Medizintechnik, Luftfahrt und Industrie.
-
CMM-Prüfung im Haus
CMM-Prüfung im Haus mit vollständiger Rückverfolgbarkeitsdokumentation, sodass Toleranzen bis ±0,003 mm vor dem Versand der Teile verifiziert werden.
-
Prototypen in 3 Tagen
Nach Bestätigung werden Prototypen innerhalb von 3 Tagen geliefert, bevor Produktionswerkzeuge festgelegt werden; anschließend durchlaufen Serien dieselben Prüfstufen.
Manuelle technische Prüfung
Jedes Angebot wird von einem Ingenieur geprüft, nicht von einem automatisierten Sekundenkalkulator. Automatisierte Schnittzeit-Tools übersehen Toleranz- und Oberflächenanforderungen bei kleinen Drehteilen, was zu überhöhten Angeboten oder Ausschussquoten führt.
Langdreh-Kapazitäten & Toleranzen
Führungsbuchsen-Abstützung, kombinierte Operationen und stangengeführte Folgearbeiten – vom Einzelprototyp bis zur Serienfertigung auf Drehautomaten.
Langdrehen vs. andere Drehverfahren
Wählen Sie das Langdrehen für Teile mit kleinem Durchmesser und hohem Längen-Durchmesser-Verhältnis in Serienstückzahlen. Die Kostenfaktoren beim Langdrehen Seite erläutert Rüst- und Losgrößenfaktoren.
| Kriterium | Dieses VerfahrenLangdrehen | Standard-CNC-Drehen | Mikroteile-Bearbeitung |
|---|---|---|---|
| Am besten geeignet für | Lange, schlanke Kleinteile | Größere Wellen, Gehäuse | Merkmale im Submillimeterbereich |
| Durchmesser | Bis etwa Ø32 mm | Über etwa Ø32 mm | Merkmale unter 1 mm |
| Aufspannung | Führungsbuchse, Werkzeugwechsel | Ohne Führungsbuchsen-Rüstung | Außerhalb des Automatenlaufs |
| Stückzahl | Serienläufe ab Stangenmaterial | Kleine Serien, Einzelteile | Nach Zeichnung |
| Wählen, wenn | Hohes L/D-Verhältnis, enge Toleranz | Größere Teile oder kleine Serien | Merkmale unter 1 mm |
Langgedrehte Teile nach Branche
Medizinische Instrumente, Elektronik und Steckverbinder, Halbleiter-Fluidikkomponenten sowie Automobil- und Energieteile setzen auf unsere langgedrehten Komponenten.
-
Luftfahrt
-
Medizintechnik
-
Automobil
-
Robotik
-
Halbleiter
-
Elektronik
-
Telekommunikation
-
Drohnen & UAV
-
Energie
-
Öl & Gas
-
Marine
-
Industrieausrüstung
-
Bauwesen
-
Landwirtschaft
-
Konsumgüter
-
Militär & Verteidigung
-
Bergbau
-
LuftfahrtNicht flugkritische Halterungen, Kabinenkomponenten und Beschläge nach AS9100D aus 7075-Aluminium, Ti-6Al-4V und Inconel 718, mit FAI.Mehr erfahren -
MedizintechnikInstrumentenwellen, Griffe und Kanülen aus 316L-Edelstahl, Titan und PEEK nach ISO 13485, mit Chargenrückverfolgbarkeit als Standard.Mehr erfahren -
AutomobilSensor- und Ventilgehäuse sowie Wellen für Prototypen und Klein- bis Mittelserien aus Aluminium, 4140- und 4340-Legierungsstahl, Edelstahl und Messing.Mehr erfahren -
RobotikGelenkgehäuse, Harmonic-Drive-Flansche und Greiferfinger aus Aluminium und gehärtetem Stahl, mit 5-Achs-Bearbeitung in einer Aufspannung.Mehr erfahren -
HalbleiterKammerkomponenten, Wafer-Handling-Vorrichtungen und Vakuumflansche aus 6061-Aluminium, 316L, PEEK und Kovar, mit gratfreien Kanten.Mehr erfahren -
ElektronikSteckverbindergehäuse, Kühlkörper, HF-Abschirmungen und Präzisionsstifte aus Aluminium, Messing und Kupfer, mit ±0.01 mm auf Kontaktmerkmalen.Mehr erfahren -
TelekommunikationWellenleiterkomponenten, Filtergehäuse und HF-Gehäuse aus Aluminium- und Kupferlegierungen, mit Silber- oder Nickelbeschichtung für die Leitfähigkeit.Mehr erfahren -
Drohnen & UAVMotorhalterungen, Gimbal-Rahmen und Fahrwerksbeschläge aus 7075-Aluminium, Titan und Magnesium, um Gewicht zu sparen, ohne an Steifigkeit zu verlieren.Mehr erfahren -
EnergieBatterie-Endplatten, Stromschienen, Wechselrichtergehäuse und Brennstoffzellen-Anschlüsse aus Aluminium, Kupfer und Edelstahl, plan und gratfrei bearbeitet.Mehr erfahren -
Öl & GasVentilkomponenten, Verteilerblöcke, Bohrlochwerkzeug-Teile und Flansche aus 4140, 17-4 PH, Duplex 2205 und Inconel, mit Härtevorgaben.Mehr erfahren -
MarinePropellerwellen, Pumpenteile und Decksbeschläge aus 316-Edelstahl, Bronze und Aluminiumbronze, in erster Linie wegen ihrer Korrosionsbeständigkeit gewählt.Mehr erfahren -
IndustrieausrüstungGreiferplatten, Linearführungsaufnahmen, Nockenrollen und Maschinengestelle aus Aluminium und Stahl, mit Vorrichtungen, die für Wiederholungen archiviert werden.Mehr erfahren -
BauwesenStrukturelle Halterungen, Verankerungselemente und Hydraulikanschlüsse aus Baustahl, legiertem Stahl und Aluminium, verzinkt oder pulverbeschichtet.Mehr erfahren -
LandwirtschaftGetriebegehäuse, Wellen, Sprühdüsenkörper und Sensorhalterungen aus Gusseisen, Stahl und Edelstahl für Abrieb und Feuchtigkeit.Mehr erfahren -
KonsumgüterDrehknöpfe, Griffe, Gehäuseteile und Audio-Hardware, bei denen die bearbeitete Oberfläche sichtbar ist, eloxiert, kugelgestrahlt oder nach Muster poliert.Mehr erfahren -
Militär & VerteidigungOptische Halterungen, Gehäuse und Zubehörschienen aus Aluminium, Stahl und Titan, mit Materialzertifikat und FAI-Berichten.Mehr erfahren -
BergbauVerschleißplatten, Buchsen, Brecherkomponenten und Hydraulikanschlüsse aus gehärtetem legiertem Stahl, Bronze und Edelstahl für Staub und Vibration.Mehr erfahren
Typische langgedrehte Teile & Herausforderungen
Langdrehen eignet sich hervorragend für kleine Gewinde-, Stufen- und schlanke Teile, die eine Standarddrehmaschine nur schwer maßhaltig spannt.
-
Individuelle Schrauben & Befestigungselemente
Individuelle Schrauben und Gewindebefestigungen mit M1–M20 metrischen oder #0–3/4" UN/UNF-Gewinden, im selben Durchlauf gewalzt oder geschnitten.
-
Knochenschrauben & Kanülen
Knochenschrauben, Kanülen und Instrumentenschäfte aus 316LVM oder Ti-6Al-4V, auf ±0.003 mm bei Merkmalen unter 10 mm gehalten.
-
Stifte & Abstandsbolzen
Strukturelle Stifte und Abstandsbolzen für nicht flugkritische Kabinenhardware, Teil der Fertigung von Luft- und Raumfahrtteilen.
-
UHP-Anschlüsse
316L-Anschlüsse für UHP-Gas- und -Flüssigkeitsleitungen, die Arbeit hinter unseren Präzisions-Ultrahochreinigungs-Anschlüssen.
-
Stifte & Wellen aus Kohlenstoffstahl
Langgedrehte Teile aus Kohlenstoffstahl halten das Maß in lasttragenden Baugruppen, die keine Korrosionsbeständigkeit in Edelstahlqualität benötigen.
-
Buchsen, Dichtungen & Isolatoren
Kleine langgedrehte Buchsen, Abstandshalter, Isolatoren und Dichtungen aus Metallen oder technischen Kunststoffen wie PEEK und PTFE.
Häufige Herausforderungen, die wir meistern
-
Lange, schlanke Teile
Die Führungsbuchsen-Abstützung hält das Stangenmaterial nahe an der Schneide steif, sodass Teile mit hohem Längen-Durchmesser-Verhältnis ohne Setzstock bearbeitet werden.
-
Mikromerkmale
Merkmale unter 10 mm halten ±0.003 mm; Arbeiten im Submillimeterbereich außerhalb eines Standard-Drehautomatenlaufs wechseln zu Bearbeitung von Mikroteilen.
-
Komplexe Teile in einer Aufspannung
Drehen, Fräsen und Bohren werden in einer Aufspannung kombiniert, während Querbohren, Nuten und Rändeln im selben Durchgang ohne zweite Aufspannung laufen.
-
Rüstkosten vs. Stückzahl
Langdreh-Rüstvorgänge erhöhen die Kosten bei größeren oder kurzläufigen Teilen; senden Sie Ihre Zeichnung und Jahresmenge, und unsere Ingenieure ordnen das Teil der richtigen Maschinenklasse zu.
Zertifizierte Qualität in jeder Phase
ISO 9001, ISO 13485 und AS9100D zertifiziert durch TÜV, mit hauseigener CMM und vollständiger Rückverfolgbarkeit.
-
AS9100DQualitätsmanagementsystem für die Luft- und Raumfahrt
-
ISO 9001:2015Qualitätsmanagementnorm
-
ISO 13485Qualitätsmanagement für Medizinprodukte
Über 50 Materialien für langgedrehte Teile
DEK verarbeitet über 50 Metalle und Kunststoffe. Dies sind die wiederkehrenden Werkstoffe für langgedrehte Stifte, Wellen, Buchsen und Steckverbinder.
Technische Kunststoffe
Benötigen Sie eine andere Legierung oder ein anderes Polymer? Alle CNC-Bearbeitungswerkstoffe ansehen
Alle ansehenSo bestellen Sie langgedrehte Teile
Häufig gestellte Fragen
Antworten zu Toleranzen, Prozess und Kosten beim Langdrehen von unserem Engineering-Team.
Angebot für Langdreh-Dienstleistungen anfordern
Senden Sie Ihre CAD-Datei und Zeichnung für eine manuelle technische Prüfung, die die Toleranz- und Oberflächenanforderungen kleiner Drehteile berücksichtigt.
- Von Ingenieuren geprüftes Angebot, kein Kalkulator
- keine Mindestbestellmenge, vom Prototyp bis zur Serie
- Prototypen werden nach Bestätigung in 3 Tagen versandt
- Prüfungen IQC, IPQC, FAI und OQC
- Sekundärbearbeitungen ohne neuen Lieferanten
Verwandte Fertigkeiten
-
Precision Senkerodieren ServicesMehr erfahren -

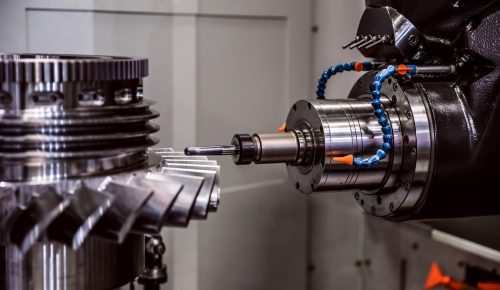

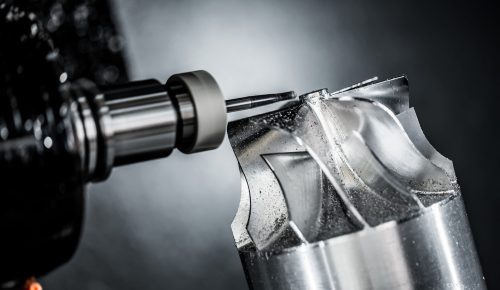

5-Axis CNC-BearbeitungsdienstleistungenMehr erfahren -
Kleine Stückzahl CNC-BearbeitungsdienstleistungenMehr erfahren -
Precision Ultra-High Purity FittingsMehr erfahren -

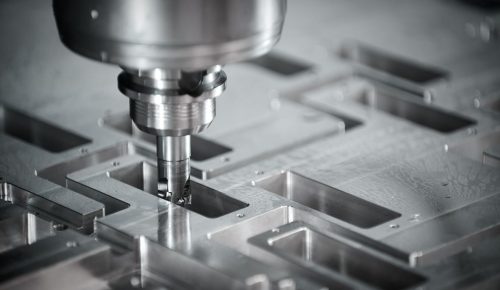

Individuell bearbeitete Teile nach Ihrer ZeichnungMehr erfahren -

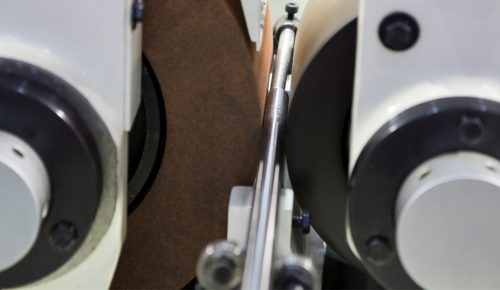

Precision Spitzenlosschleifen ServicesMehr erfahren
