Der grundlegende Leitfaden zu einer Linearwelle

In Linear- und Gleitmechanismen spielt eine Linearwelle eine entscheidende Rolle. Ohne eine Linearwelle könnten wir keinen Gleitmechanismus mit linearer Kraftübertragung realisieren.

Doch die Fertigung und die Auswahl der passenden Linearwelle können sich als schwierig erweisen. Linearwellen können je nach den erforderlichen Eigenschaften unterschiedliche Strukturen aufweisen und aus verschiedenen Werkstoffen gefertigt sein.

Deshalb haben wir diesen ausführlichen Leitfaden zu Linearwellen zusammengestellt, damit Sie auf dem Laufenden bleiben und eine fundierte Entscheidung treffen können.

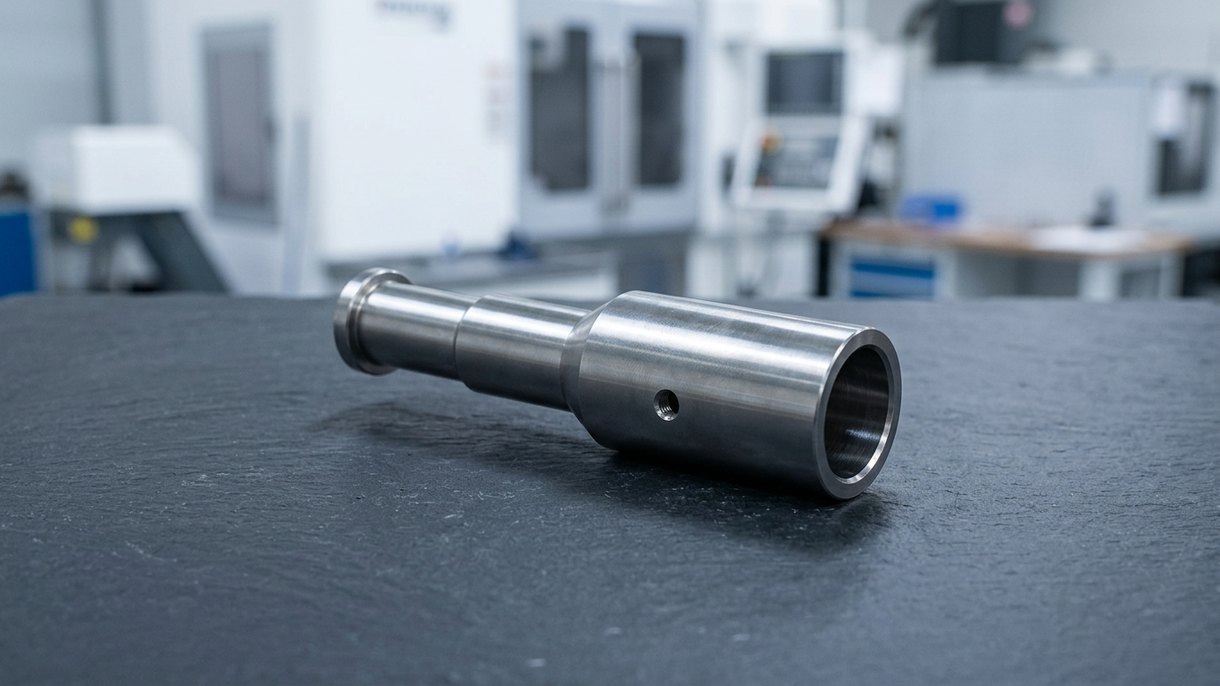

Linearwellen erfordern sowohl Geradheit als auch Oberflächenbeschaffenheit; siehe kundenspezifisch gefertigte Wellen.

Was ist eine Linearwelle?

Die Linearwelle in Anwendungen der Kraftübertragung ist ein langes, stabförmiges Bauteil, das zur Führung bei Linearbewegungen, insbesondere Gleitbewegungen, dient. Mit einer Linearwelle kann die Bewegung geführt und fein abgestimmt werden.

Die Belastung und die spezifischen Anforderungen bestimmen die Größe und die Präzision der Linearwelle. Linearwellen, die mit engen Präzisionstoleranzen gefertigt werden, sind langlebiger und widerstandsfähiger gegen Verschleiß.

Wie funktionieren Linearwellen?

In linearen Kraftübertragungsmechanismen wirkt die Welle mit einem Aktuator, einer Tragschiene, Buchsen (Kugellagern) usw. zusammen. Bei der linearen Kraftübertragung übernimmt in der Regel der Aktuator die gesamte Gleitbewegung, während Schiene, Buchsen und Linearwellen die Führung übernehmen.

Linearwellen müssen vor der Verwendung montiert werden. Es gibt zwei wesentliche Arten der Montage von Linearwellen – durchgehende Unterstützung und endseitige Lagerung. Linearwellen mit durchgehender Unterstützung werden typischerweise für höhere Lasten eingesetzt, während endseitig gelagerte Wellen für geringere Gewichtslasten verwendet werden.

Welche Funktion hat eine Linearwelle?

Die Funktion einer Linearwelle besteht darin, bei Linearbewegungen Führung zu bieten. Der Begriff kann etwas irreführend sein, da die Welle nichts anderes tut, als statisch zu bleiben und zu führen. Ein Aktuator übernimmt die Arbeit, damit die Gleitbewegung entlang der Linearwelle auf und ab erfolgen kann.

Einfach ausgedrückt: Jeder Gleit- oder Übertragungsmechanismus benötigt entweder eine Linearwelle, eine Säule oder eine Rotationswelle. Welche Art Sie verwenden, hängt von der Anwendung ab.

Aus welchen Werkstoffen werden Linearwellen gefertigt?

Die meisten Linearwellen werden aus Aluminium, Stahllegierungen, Edelstahl, Kohlenstoffstahl, Kunststoffen oder anderen Verbundwerkstoffen gefertigt.

Beispielsweise wird Edelstahl häufig für Anwendungen verwendet, bei denen die Linearwelle rost- und korrosionsbeständig sein muss. Ein weiterer hervorragender Werkstoff für eine korrosionsbeständige Linearwelle ist Aluminium. Wenn es Ihnen hingegen auf Haltbarkeit, Zähigkeit und Stabilität ankommt, können Sie legierten Stahl verwenden.

Und schließlich können Sie, wenn Sie etwas Leichteres benötigen, das weniger Energie verbraucht, zwischen verschiedenen Verbundwerkstoffen aus gebundenen Kohlenstofffasern wählen. Diese erreichen jedoch nicht die Zähigkeit von legiertem Stahl.

Es ist wichtig zu beachten, dass Linearwellen üblicherweise mit verschiedenen Werkstoffen beschichtet werden, um ihre Härte oder Haltbarkeit zu verbessern. Je nach Anforderungen und Anwendungen können Linearwellen gehärtet werden durch:

1. Keramikbeschichtung– verleiht der Linearwelle wasserabweisende Eigenschaften;
2. Chromschicht– für Korrosionsbeständigkeit und zur Verringerung der Reibung;
3. Eloxalbeschichtung– wird hauptsächlich zum Härten von Linearwellen aus Aluminium verwendet;
4. Brünierung– verleiht Linearwellen aus Stahl oder Edelstahl einen überlegenen Ionenschutz gegen Korrosion;

Dies ist keine vollständige Liste der Beschichtungen. Es gibt noch viele weitere Oberflächenveredelungen, wie Galvanisieren, Pulverbeschichten, PVD-Beschichtung usw.

Die Vorteile von Linearwellen

Hier sind einige der Vorteile und Nutzen von Linearwellen für verschiedene Anwendungen:

• Eine große Auswahl geeigneter Werkstoffe;
• Einsetzbar in vielen verschiedenen Branchen;
• Fertigung mit unterschiedlichen Durchmessern, Festigkeiten, Werkstoffen usw. möglich;
• Option für Gewindebohrungen, Gewinde, Standardwellen (Vollwellen) oder Hohlwellen;
• Überlegene Lagerung und Führung für verschiedene Maschinen und Mechanismen;

Die Härte von Linearwellen

Die Härte einer Linearwelle kann mit verschiedenen Prüfverfahren oder Methoden gemessen werden:

1. Die Rockwell-Härte: Indem ein diamant- oder stahlkegelförmiger Gegenstand gegen das betreffende Material – in diesem Fall die Linearwelle – gedrückt wird, lässt sich der Eindruck prüfen und die Härte bestimmen. Typischerweise liegen Linearwellen im Rockwell-Härtebereich von 50 bis 59, 60 bis 69 und 70 bis 79;
2. Die Knoop-Härte: ein weiteres Prüfverfahren, das die Härte des Linearwellenmaterials durch Prüfung seines Eindringwiderstands messen kann;
3. Die Brinell-Härte: Das Material der Linearwelle wird geprüft, indem Lasten von über 3 Tonnen darauf aufgebracht werden;

Die Anwendungen von Linearwellen

Als Träger für die lineare Kraftübertragung finden Linearwellen in vielen Branchen Anwendung, insbesondere in:

1. Medizintechnik – für den Gleitmechanismus von MRTs, Zahnarztstühlen, Instrumentenverstellungen, Scan-Köpfen, Operationstischen und mehr;
2. Automobilbau – überall dort, wo lineare Kraft zum Gleiten benötigt wird, etwa bei Sitzmechanismen und Ähnlichem;
3. Luft- und Raumfahrt – eingesetzt in vielen Mechanismen wie der Verstellung von Flugzeug- bzw. Passagiersitzen;
4. Verpackung/Druck – viele Druck- und Lebensmittelverpackungsmaschinen verwenden Linearwellen in ihrer Produktion;

Die obige Liste ist keine vollständige Aufzählung der Anwendungen von Linearwellen. Sie werden praktisch überall dort eingesetzt, wo eine lineare Gleitkraftübertragung erforderlich ist.

Bietet DEK kundenspezifische Linearwellen an?

Ja! Wir bei DEK bieten kundenspezifische Linearwellen ohne Mindestbestellmenge an. Unsere hochmoderne 5-Achs-Bearbeitung, Spitzenlossschleifen, Fräsen und Drehmaschinen ermöglichen es uns, sowohl Kleinserienfertigung als auch Massenproduktion von Linearwellen anzubieten.

Wir arbeiten mit allen reinen oder legierten Werkstoffen, Verbundwerkstoffen und verschiedenen geeigneten Kunststoffen. DEK übernimmt die gesamte Produktion – Rapid Prototyping, Bearbeitung, Oberflächenveredelung und Beschichtung sowie Prüfung.

Und vor allem bieten wir ultrapräzise bearbeitete Teile mit Toleranzen von bis zu ±0.0001mm (+/-.00005″). Da wir wissen, wie entscheidend Präzision bei der Herstellung einer Linearwelle ist, bieten Ihnen unsere engen Toleranzen die Sicherheit, die Sie benötigen.

Zusammenfassung

Festigkeit, Präzision und Genauigkeit der Linearwelle sind entscheidend für ihre Qualität und Haltbarkeit. Da dieses Bauteil ständig Bewegung und Schleifbeanspruchung ausgesetzt ist, sind enge Toleranzen hinsichtlich Durchmesser, Oberflächenveredelung, Geradheit und Rundheit erforderlich.

Wir bei DEK erfüllen diese strengen Toleranzanforderungen mit Hilfe modernster Technologien wie 3-, 4- und 5-Achs-Bearbeitung, Präzisionsschleifen, 3D-Druck usw. Sie können unseren On-Demand-Service ohne Mindestbestellmenge nutzen und eine kundenspezifische Linearwelle bestellen. Sie können sich jederzeit an unsere Ingenieure wenden , um technischen Support zu erhalten, damit Sie Klarheit über jeden Schritt und jede Funktion haben.
