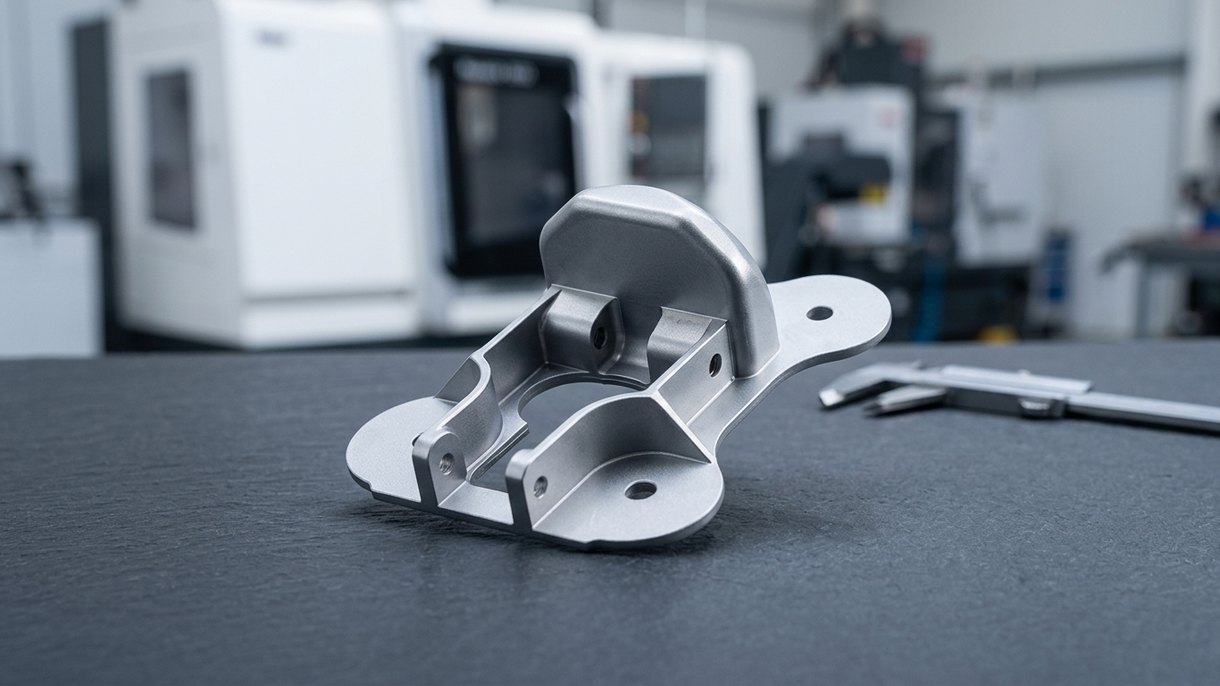

10 Tipps für die CNC-Bearbeitung einer Halterung mit engen Toleranzen

Halterungen spielen in vielen Branchen und Anwendungen eine wichtige Rolle.

Mit CNC-Bearbeitungstechniken können Hersteller diese Komponenten mit einer Präzision und Genauigkeit fertigen, die selbst höchsten Kundenanforderungen gerecht wird.

Mit der richtigen Anleitung aus einem Ratgeber zu Bearbeitungstoleranzen können Sie zuverlässige Produkte herstellen, die länger halten und gleichzeitig Kosten sparen!

DEK bearbeitet Halterungen täglich nach diesen Toleranzen; siehe kundenspezifisch bearbeitete Halterungen.

Bedeutung enger Toleranzen in der CNC-Bearbeitung

In der CNC-Bearbeitung beziehen sich enge Toleranzen auf den Grad an Präzision und Genauigkeit, der bei der Fertigung eines Teils oder einer Komponente erforderlich ist. Sie geben die zulässige Abweichung der Maße von den Konstruktionsvorgaben an.

Die Einhaltung enger Toleranzen gewährleistet hochwertige Teile, die die spezifischen Designanforderungen an Funktionalität, Zuverlässigkeit und Ästhetik erfüllen.

Darüber hinaus können durch die konsequente Einhaltung enger Toleranzen Kosten gesenkt werden, da Produktionsabfall durch ausgeschiedene Teile, die die Maßstandards nicht erfüllen, minimiert wird.

Tipps für die CNC-Bearbeitung einer Halterung mit engen Toleranzen

1. Richtige Werkzeugauswahl und Einrichtung

Die Auswahl des geeigneten Schneidwerkzeugs für ein bestimmtes Material ist entscheidend, um sicherzustellen, dass es korrekt in der Maschine eingerichtet ist. Einer meiner bewährten Tipps ist die Verwendung spezieller Beschichtungen auf Werkzeugen, damit sie besser arbeiten und länger halten.

Ich achte außerdem genau auf die Werkzeughalter- und Spindelschnittstelle für optimale Leistung. Jede Fehlausrichtung oder Abnutzung kann Probleme mit der Genauigkeit, der Oberflächenbeschaffenheit und sogar Schäden am Werkzeug selbst verursachen. Daher bin ich bei der Einrichtung dieser Komponenten vor Beginn der Bearbeitung besonders sorgfältig.

In einem Projekt mit engen Toleranzanforderungen für bearbeitete Messinghalterungen in einer Luftfahrtanwendung entschieden wir uns für HSS-Schaftfräser mit Titanaluminiumnitrid-Beschichtung (TiAlN). Diese Werkzeuge boten eine hervorragende Hitzebeständigkeit und blieben selbst nach längerem Einsatz scharf.

Darüber hinaus führten ordnungsgemäße Einrichtungs- und Wartungsverfahren, wie das häufige Entfernen von Spänen während des Betriebs, dazu, dass wir jedes Mal präzise Schnitte erzielten, die den Spezifikationen unseres Kunden entsprachen.

2. Saubere und stabile Arbeitsumgebung

Selbst kleinste Staubpartikel oder Vibrationen können die Genauigkeit Ihrer Bearbeitungsvorgänge beeinträchtigen und zu kostspieligen Fehlern und Nacharbeit führen. Deshalb sorge ich stets dafür, dass mein Arbeitsbereich frei von Verunreinigungen ist und meine Maschinen ordnungsgemäß verankert sind, um unerwünschte Bewegungen zu verhindern.

Neben der physischen Sauberkeit sind eine stabile Temperatur und Luftfeuchtigkeit entscheidend, um konsistente Ergebnisse in der hochpräzisen CNC-Bearbeitungzu erzielen. Plötzliche Änderungen eines dieser Parameter können zu Materialausdehnung oder -schrumpfung führen und die Maße der bearbeiteten Teile beeinflussen.

In meiner Werkstatt verwende ich Temperaturkontrollsysteme wie Klimaanlagen oder spezielle Wärmetauscher, um optimale Bedingungen für Bearbeitungsvorgänge mit engen Toleranzen aufrechtzuerhalten.

Mit einer sauberen und stabilen Arbeitsumgebung kann ich mich voll und ganz auf die Optimierung von Werkzeugwegen und Schnittparametern konzentrieren, um die gewünschten Ergebnisse zu erzielen, ohne mir Sorgen über externe Faktoren machen zu müssen, die die Qualität der bearbeiteten Teile beeinträchtigen.

3. CNC-Programmiertechniken optimieren

• Beginnen Sie mit einem soliden CAD-Modell
• Verwenden Sie CAM-Software zur Erzeugung der Werkzeugwege
• Ziehen Sie CNC-Simulationssoftware in Betracht
• Wählen Sie die richtigen Schneidwerkzeuge
• Legen Sie geeignete Drehzahlen und Vorschübe fest
• Setzen Sie fortschrittliche Bearbeitungsstrategien ein
• Nutzen Sie Mehrachsenbearbeitung, wenn angebracht
• Halten Sie den Kühlmittelfluss aufrecht
• Optimieren Sie den Werkzeugwechsel
• Überwachen Sie den Fortschritt während des gesamten Bearbeitungsprozesses

4. Wählen Sie das richtige Material und die richtige Güte

Zu den in der CNC-Bearbeitung üblichen Materialien gehören Aluminium, Edelstahl und Messing. Diese Materialien haben jedoch Eigenschaften, die beeinflussen können, wie gut sie für bestimmte Anwendungen geeignet sind.

Bei der Auswahl des geeigneten Materials für Ihr Projekt ist es wichtig, Faktoren wie Kostenreduzierung und Toleranzkette zu berücksichtigen. Die Wahl der richtigen Materialgüte kann auch die Teilequalität und Genauigkeit beeinflussen.

Höherwertige Werkstoffe können engere Toleranzen oder bessere Oberflächenveredelungen aufweisen als ihre niedriger eingestuften Gegenstücke. Wenn Sie die Eigenschaften der verschiedenen Sorten kennen, können Sie besser entscheiden, welche für Ihr Projekt bei der CNC-Bearbeitung am besten geeignet ist.

5. Verwenden Sie geeignete Spann- und Vorrichtungstechniken

• Wählen Sie die richtige Vorrichtung für Ihr Teil
• Prüfen Sie die Vorrichtung vor dem Aufspannen Ihres Teils auf Beschädigungen
• Stellen Sie vor dem Anziehen die korrekte Ausrichtung und Positionierung des Werkstücks sicher
• Ziehen Sie Schrauben oder Bolzen schrittweise und über Kreuz an, um ungleichmäßigen Druck auf das Werkstück zu vermeiden
• Verwenden Sie weiche Backen oder Schutzbeschichtungen an den Spannmitteln, um Verformung oder Beschädigung des Teils zu verhindern
• Erwägen Sie Vakuumvorrichtungen für empfindliche Teile oder dünne Materialien
• Vermeiden Sie übermäßiges Anziehen, da dies zu einer Verformung des Werkstücks führen kann
• Verwenden Sie einen Drehmomentschlüssel für eine gleichmäßige Anzugskraft
• Überprüfen Sie die Stabilität Ihres Vorrichtungsaufbaus während der Bearbeitungsvorgänge
• Führen Sie regelmäßige Wartungskontrollen Ihrer Vorrichtungen auf Verschleiß durch

6. Überwachen und justieren Sie die Schnittparameter

Dieser Prozess trägt dazu bei, sicherzustellen, dass bearbeitete Teile die geforderten Toleranzen einhalten, was bei Halterungen oder anderen Präzisionsteilen entscheidend ist.

Darüber hinaus können Bediener durch den Einsatz von Werkzeugen wie softwarebasierten Überwachungssystemen oder einfach durch regelmäßige Beobachtung der Maschinenleistung die Schnittparameter im Griff behalten.

Ein weiterer Punkt, den Sie bei der Überwachung und Anpassung der Schnittparameter beachten sollten, ist, dass verschiedene Materialien unterschiedliche Einstellungen erfordern. So kann Edelstahl aufgrund seiner höheren Härte eine langsamere Vorschubgeschwindigkeit erfordern als Aluminium.

Wenn Sie die spezifischen Anforderungen Ihres Materials kennen, kommen Sie effizienter zu Ergebnissen mit engen Toleranzen.

Neben der Materialabhängigkeit und dem Feedback von Maschinenüberwachungssystemen ist die Beachtung des Werkzeugverschleißes ein wesentlicher Aspekt bei der Anpassung der Schnittparameter.

Beispielsweise können abgenutzte Fräswerkzeuge zu ungleichmäßigen Schnitten oder Schäden an der Werkstückoberfläche während der Bearbeitungsvorgänge führen.

7. Führen Sie häufige Qualitätskontrollen durch

Durch die regelmäßige Prüfung auf Abweichungen von den Konstruktionsvorgaben können Sie Fehler frühzeitig erkennen und bei Bedarf Anpassungen vornehmen.

Eine Methode für Qualitätskontrollen ist der Einsatz von Prüfgeräten wie Mikrometern oder Messschiebern, um kritische Abmessungen des Teils zu messen. Die Prüfung auf Grate und andere Oberflächenfehler trägt ebenfalls dazu bei, sicherzustellen, dass das Fertigprodukt die geforderten Standards erfüllt.

Ebenso wichtig ist es, jede Qualitätskontrolle zu dokumentieren, um Änderungen und Verbesserungen im Laufe der Zeit nachzuverfolgen. Die Auswertung dieser Daten hilft, Bereiche zu identifizieren, in denen Ihre Bearbeitungsprozesse weiter verbessert werden können.

8. Entgraten und bearbeiten Sie die Oberflächen fertig

Beim Entgraten werden raue oder scharfe Kanten entfernt, die nach dem Fräsen zurückbleiben, während beim Finishing die Oberfläche des Werkstücks geglättet wird, um die gewünschte Textur oder Optik zu erzielen. Dieser Schritt ist notwendig, um Bauteilversagen oder eine verringerte Gesamtqualität zu vermeiden.

Ich empfehle den Einsatz spezialisierter Werkzeuge wie Schleifsteine, Schleifpapier oder Polierpad, um ein ordnungsgemäßes Entgraten und Finishing sicherzustellen. Diese Werkzeuge helfen, Grate zu entfernen und alle Unregelmäßigkeiten zu glätten, die von den Schneidwerkzeugen während der Bearbeitung hinterlassen wurden.

9. Setzen Sie vorbeugende Wartungsmaßnahmen um

Eine der besten Möglichkeiten, Ihre Maschinen zu erhalten, ist die Umsetzung vorbeugender Wartungsmaßnahmen. Das bedeutet, Routineprüfungen und Wartungsarbeiten nach Plan durchzuführen, anstatt zu warten, bis etwas schiefgeht.

Beispielsweise können Sie eine tägliche Checkliste für die Prüfung von Werkzeugen, das Schmieren von Geräten, die Kontrolle des Kühlmittelstands und die Reinigung der Arbeitsbereiche erstellen. So können Sie potenzielle Probleme erkennen, bevor sie zu größeren Störungen werden, die zu langen Ausfallzeiten oder kostspieligen Reparaturen führen können.

Zur vorbeugenden Wartung gehört auch, Aufzeichnungen über alle Inspektionen und Wartungsarbeiten an jeder Maschine zu führen. Diese Aufzeichnungen helfen, Muster von Verschleiß oder mechanischen Ausfällen im Laufe der Zeit zu erkennen, die dann zur Verbesserung des Bearbeitungsprozesses genutzt werden können.

10. Verbessern Sie die Bearbeitungsprozesse kontinuierlich

Ob es darum geht, effizientere Werkzeugwege zu finden oder unsere Schnittparameter fein abzustimmen – kontinuierliche Verbesserung sollte ein fortlaufendes Ziel jeder Werkstatt sein.

Eine Möglichkeit, Bearbeitungsprozesse kontinuierlich zu verbessern, ist der regelmäßige Austausch und das Feedback der Teammitglieder. Indem wir Wissen und Erfahrung teilen, entdecken wir neue Methoden und Techniken, um unsere Arbeit präziser und effizienter zu gestalten.

Ebenso wichtig ist es, über die neuesten technologischen und softwarebezogenen Entwicklungen der Branche auf dem Laufenden zu bleiben.

Ein weiterer wichtiger Aspekt bei der Verbesserung von Bearbeitungsprozessen ist die Analyse der Daten aus früheren Projekten. So erkennen wir Bereiche, in denen wir Abfall reduzieren, Ausfallzeiten minimieren oder Kosten senken können, ohne Qualitätseinbußen hinzunehmen.

Darüber hinaus können Lean-Manufacturing-Prinzipien dazu beitragen, Abläufe zu straffen, indem unnötige Schritte im Produktionsprozess entfallen.

Faktoren, die enge Toleranzen beeinflussen

Materialeigenschaften

Das verwendete Material kann sich je nach Temperaturschwankungen, Spannungen und anderen Faktoren ausdehnen, zusammenziehen, verformen oder andere Maßänderungen zeigen. Das Verhalten des Materials zu verstehen, ist entscheidend, um Maßänderungen vorherzusagen und auszugleichen.

Maschinengenauigkeit

Die Präzision und Genauigkeit von Fertigungsanlagen wie CNC-Maschinen, Drehmaschinen und Fräsmaschinen spielt eine wesentliche Rolle bei der Einhaltung enger Toleranzen. Hochwertige Maschinen mit minimalem Umkehrspiel und hochauflösenden Positioniersystemen sind unerlässlich.

Werkzeugverschleiß und -durchbiegung

Mit der Nutzung unterliegen Zerspanwerkzeuge einem Verschleiß, der zu Abweichungen von den vorgesehenen Maßen führt. Auch die Durchbiegung des Werkzeugs unter Schnittkräften kann die Genauigkeit der bearbeiteten Merkmale beeinträchtigen.

Werkzeugbahnoptimierung

Die Bahn des Zerspanwerkzeugs kann die endgültigen Maße beeinflussen. Optimierte Werkzeugbahnen, die abrupte Richtungswechsel minimieren, Vibrationen reduzieren und die Schnittkräfte gleichmäßig verteilen, tragen zu einer besseren Genauigkeit bei.

Vorrichtungen und Werkstückaufnahme

Die Art und Weise, wie das Werkstück während der Bearbeitung gehalten wird, kann Schwankungen verursachen. Eine geeignete Vorrichtung, die Bewegungen und Vibrationen minimiert, ist entscheidend für die Einhaltung enger Toleranzen.

Kühlmittel und Schmierung

Kühlmittel und Schmierung können Temperatur und Reibung beeinflussen und damit die Genauigkeit des Bearbeitungsprozesses. Eine gleichmäßige Anwendung von Kühlmittel/Schmierstoff ist wichtig, um vorhersehbare Ergebnisse zu gewährleisten.

Umgebungsbedingungen

Temperatur, Luftfeuchtigkeit und andere Bedingungen können dazu führen, dass sich Materialien ausdehnen oder zusammenziehen, was die Maßhaltigkeit beeinträchtigt. Die Kontrolle der Werkstattumgebung hilft, diese Schwankungen zu minimieren.

Mess- und Prüfausrüstung

Die Genauigkeit von Messwerkzeugen wie Mikrometern, Messschiebern und CMMs (Koordinatenmessmaschinen) ist wesentlich, um enge Toleranzen zu verifizieren. Die regelmäßige Kalibrierung dieser Werkzeuge ist entscheidend.

Qualifikation und Schulung der Bediener

Die Fachkenntnis des Maschinenbedieners beeinflusst das Ergebnis erheblich. Ein erfahrener Bediener kann Anpassungen vornehmen, Probleme beheben und Prozesse optimieren, um engere Toleranzen zu erreichen.

Materialhandling

Ein unsachgemäßer Umgang mit Materialien kann Defekte oder Maßänderungen verursachen. Sorgfalt beim Materialhandling minimiert das Risiko von Ungenauigkeiten.

Qualitätskontrollprozesse

Die Implementierung eines robusten Qualitätskontrollprozesses mit Prüfungen während der Fertigung und Endkontrollen kann Abweichungen frühzeitig erkennen und verhindern, dass Teile außerhalb der Toleranz die Endstufe erreichen.

Konstruktive Überlegungen

Das Design des Teils kann beeinflussen, wie gut sich die vorgegebenen Toleranzen erreichen lassen. Komplexe Geometrien, scharfe Kanten und filigrane Merkmale erfordern zusätzliche Sorgfalt und Präzision in der Fertigung.

Fazit

Um bei der CNC-Bearbeitung mit engen Toleranzen gleichbleibende Ergebnisse zu erzielen, sind Präzision und Liebe zum Detail gefragt. Stellen Sie daher sicher, dass jeder Schritt korrekt ausgeführt wird.

Von der richtigen Werkzeugauswahl und Einrichtung bis hin zu einer sauberen und stabilen Arbeitsumgebung – die Bedeutung der Genauigkeit kann nicht genug betont werden.

Berücksichtigen Sie bei der Auswahl einer Maschine Faktoren wie Leistung und Drehzahl. Verwenden Sie spezielle Beschichtungen für Werkzeuge und stellen Sie die Ausrichtung von Spindel und Werkzeughalter für optimale Leistung sicher. Halten Sie Temperatur und Luftfeuchtigkeit im Arbeitsbereich konstant.

Wählen Sie für jede Aufgabe die richtige Werkstoffsorte und verwenden Sie geeignete Spann- und Vorrichtungstechniken während der Zerspanung.

Überwachen Sie schließlich den Fortschritt während des gesamten Bearbeitungsprozesses und passen Sie die Schnittparameter entsprechend an. All diese Schritte sind entscheidend, wenn Sie enge Toleranzen erreichen wollen.
