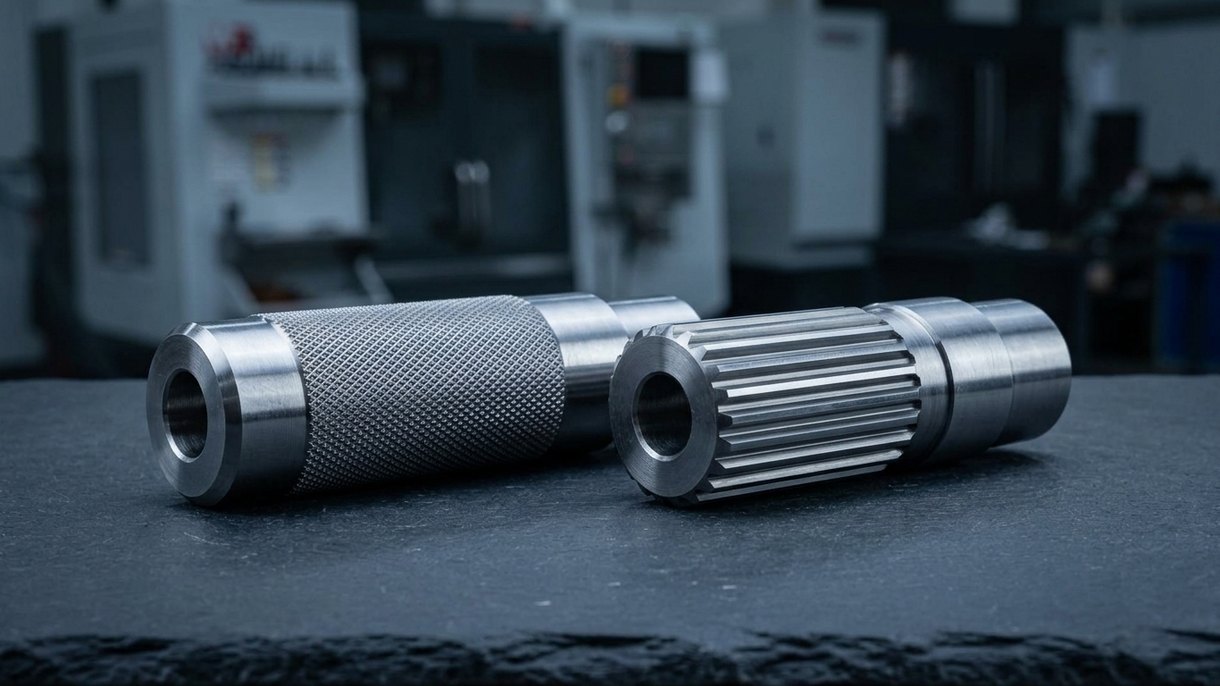

Rändelung vs. Verzahnung: Was ist der Unterschied?

Wenn Sie mechanische Bauteile betrachten, fallen Ihnen vielleicht Muster oder Zähne auf einigen davon auf. Dabei handelt es sich oft um Rändelungen oder Verzahnungen. Auf den ersten Blick mögen sie ähnlich aussehen, doch sie werden für sehr unterschiedliche Zwecke eingesetzt.

In diesem Blogbeitrag gehen wir auf das Thema Rändelung vs. Verzahnung ein. Sie erfahren, was jeweils dahintersteckt, wie sie hergestellt werden, wo sie zum Einsatz kommen und wie sie sich vergleichen lassen.

Was ist eine Rändelung?

Das Rändeln ist ein Verfahren, mit dem eine Metalloberfläche mit einem Muster versehen wird. Es sieht meist wie kleine erhabene Rauten oder gerade Linien aus.

Rändelungen finden Sie häufig an Werkzeugen oder Maschinenteilen. Sie machen die Oberfläche griffiger, insbesondere wenn Sie etwas drehen oder festhalten müssen.

Merkmale der Rändelung

Die Rändelung weist einige zentrale Merkmale auf, die Ihnen zeigen, wie sie funktioniert und warum sie nützlich ist. Das sollten Sie wissen:

Texturmuster

Rautenmuster: Dies ist das gebräuchlichste Muster. Es besteht aus sich kreuzenden Linien, die kleine Rautenformen bilden. Es sorgt für einen starken Halt in alle Richtungen.

Gerades Muster: Hierbei verlaufen die Linien gerade, entweder vertikal oder horizontal. Es sorgt für guten Halt in einer Richtung.

Hybridmuster: Dieses kombiniert Rauten- und gerades Muster. Es bietet ordentlichen Halt und sieht zudem ansprechend aus.

Tiefe und Teilung

Die Tiefe gibt an, wie tief das Muster in die Oberfläche eindringt. Eine tiefere Rändelung sorgt für stärkeren Halt, kann aber für Hände oder Handschuhe rau sein.

Die Teilung ist der Abstand zwischen den erhabenen Linien. Eine feine Teilung hat winzige Details, während eine grobe Teilung größere, auffälligere Muster aufweist.

Materialverträglichkeit

Metalle wie Stahl, Aluminium und Messing sind am gebräuchlichsten. Auch Kunststoffe lassen sich rändeln, allerdings kann die Methode abweichen. Holz kann ebenfalls gerändelt werden, erfordert jedoch spezielle Werkzeuge.

Haltbarkeit

Gerändelte Oberflächen halten lange. Bei harten Metallen können sie starke Abnutzung überstehen und behalten dennoch ihren Grip.

Ästhetik

Die Rändelung verbessert nicht nur den Grip, sondern wirkt auch sauber und professionell. Die Muster lassen Werkzeuge oder Bauteile hochwertig und gut gefertigt erscheinen.

Anwendungen der Rändelung

Rändelungen finden Sie in vielen Werkzeugen und Maschinen in vielen Werkzeugen und Maschinen, bei denen Grip und Kontrolle wichtig sind, zum Beispiel bei folgenden:

Handwerkzeuge

• Schraubendrehergriffe
• Zangen
• Schraubenschlüssel
• Hämmer

Fitnessgeräte

• Griffe von Langhanteln und Kurzhanteln
• Klimmzugstangen
• Gymnastikringe

Musikinstrumente

• Gitarrenstimmwirbel
• Trommelstäbe
• Ventilkappen von Trompeten

Präzisionsinstrumente

• Mikroskopknöpfe
• Fokussierringe von Kameras
• Messuhren
• Mikrometer

Automobilkomponenten

• Pedale
• Schalthebel
• Klimaanlagenregler
• Einige Reifenprofile (in größerem Maßstab)

Unterhaltungselektronik

• Lautstärkeregler
• Räder an Kopfhörern
• Batterieabdeckungen

Industriemaschinen

• Steuerhebel
• Einstellräder
• Sicherheitsgriffe

So erstellen Sie eine Rändelung

Nachfolgend finden Sie die grundlegenden Schritte, mit denen Sie eine Rändelung herstellen können. Dies erfolgt in der Regel mit einer Drehmaschine oder einer Fräsmaschine.

• Wählen Sie zunächst das richtige Rändelwerkzeug und das passende Muster für Ihr Bauteil. Stellen Sie dann sicher, dass Ihr Werkstück fest in der Maschine eingespannt ist, damit es sich nicht bewegt.
• Positionieren Sie das Rändelwerkzeug gerade (im 90°-Winkel) zur Oberfläche Ihres Bauteils. Stellen Sie die richtige Tiefe ein, um die gewünschte Textur zu erzielen.
• Führen Sie das Werkzeug vorsichtig in das rotierende Bauteil ein. Üben Sie gleichmäßigen Druck aus, damit sich das Muster korrekt ausbildet. Lassen Sie sich Zeit und überlassen Sie die Arbeit dem Werkzeug.
• Halten Sie das Werkzeug in Kontakt, bis der gesamte Bereich mit dem Muster bedeckt ist. Wenn Sie die Rändelung schneiden statt rollen, müssen Sie möglicherweise mehrere Durchgänge machen, um die richtige Tiefe zu erreichen.
• Prüfen Sie abschließend das Muster auf Gleichmäßigkeit. Reinigen Sie das Teil, um Metallspäne oder Öl zu entfernen, bevor Sie es verwenden.

Rändelverfahren: Walzen vs. Schneiden

Es gibt zwei Hauptverfahren zur Herstellung von Rändelungen:

Walzen (auch Umformen genannt)

So funktioniert es: Harte Räder drücken in die Oberfläche und formen das Metall in die gewünschte Gestalt.

Am besten geeignet für: Weiche Metalle wie Aluminium, Messing und Kupfer.

Vorteile: Es ist schnell, etwa 5–20 Sekunden, erzeugt keine Späne und verursacht wenig Materialverlust.

Nachteile: Das Teil kann etwas größer werden, und Ihre Vorrichtung muss stabil und fest sein.

Schneiden

So funktioniert es: Ein scharfes Werkzeug oder zwei Räder schneiden das Muster direkt in das Material.

Am besten geeignet für: Härtere Materialien wie Stahl, Edelstahl und andere zähe Legierungen.

Vorteile: Es liefert ein saubereres, präziseres Muster und verändert die Größe Ihres Teils nicht.

Nachteile: Es ist langsamer, etwa 20–45 Sekunden, und das Werkzeug kann schneller verschleißen.

Was ist eine Verzahnung (Spline)?

Eine Verzahnung (Spline) ist ein Bauteil, mit dem Sie zwei rotierende Komponenten verbinden, sodass sie sich gemeinsam drehen und eine Drehkraft, das sogenannte Drehmoment, übertragen können.

Sie hat Zähne oder Rippen, die in passende Nuten des anderen Teils greifen. Das ergibt eine starke Verbindung, die auch unter hoher Last nicht durchrutscht.

Merkmale von Verzahnungen

Verzahnungen haben besondere Merkmale, und zwar die folgenden:

Zahngeometrie

Verzahnungen gibt es mit verschiedenen Zahnformen.

Evolventenverzahnungen haben gekrümmte Zähne, die die Teile beim Zusammenfügen zentrieren. Sie haben außerdem eine große Kontaktfläche, was sie für hohe Lasten prädestiniert. Sie werden häufig in Getrieben von Fahrzeugen und in Turbinen eingesetzt.

Geradverzahnungenhaben flache, gerade Zähne, die sich leichter bearbeiten lassen. Sie verteilen die Last nicht so gut wie Evolventenverzahnungen, funktionieren aber gut in einfachen Systemen wie Landmaschinen oder einfachen Kupplungen.

Kerbenverzahnungenhaben kleine, flache Zähne, die eng beieinanderliegen. Sie sind für leichtere Aufgaben und kleinere Wellen gedacht. Man findet sie meist in der Elektronik oder in kleinen Verbrauchergeräten.

Schrägverzahnungen haben Zähne, die schräg entlang der Welle geschnitten sind. Dieses Design ermöglicht eine gleichmäßigere Bewegung und eine bessere Drehmomentübertragung. Sie kommen in der Robotik oder bei schnell laufenden Elektrowerkzeugen zum Einsatz.

Passungsarten

Sie können wählen, wie fest die Verzahnung mit dem anderen Teil sitzt. Spielpassung lässt Raum zwischen den Teilen, sodass sie sich leicht montieren und demontieren lassen. Übergangspassung ist ein Kompromiss, denn sie ist weder zu locker noch zu fest. Presspassung ist sehr fest, und Sie benötigen möglicherweise Wärme oder Druck, um die Teile zusammenzufügen.

Zähnezahl

Die Zähnezahl richtet sich nach Ihren Anforderungen. Weniger Zähne, etwa 4–12, sind bei hohem Drehmoment und niedrigen Drehzahlen von Vorteil. Mehr Zähne (20 oder mehr) sorgen für einen gleichmäßigeren Lauf und eine gleichmäßigere Lastverteilung.

Länge

Kurze Verzahnungen sind kompakt und eignen sich für Aufgaben mit geringem Drehmoment. Lange Verzahnungen können mehr Last aufnehmen und ermöglichen mehr Bewegung entlang der Welle.

Materialauswahl

Metalle wie Stahl und Aluminium sind am gebräuchlichsten. Kunststoffe eignen sich gut, wenn Sie keine hohe Festigkeit benötigen oder weniger Geräusch wünschen. Verbundwerkstoffe sind neuer und werden für spezielle Designs oder Leichtbau eingesetzt.

Spannungsverteilung

Verzahnungen sind so ausgelegt, dass sie die Kraft gleichmäßig über die Zähne verteilen. Das reduziert den Verschleiß und macht die Verbindung stärker und langlebiger.

Axiale Bewegung

Anders als starre Kupplungen erlauben Verzahnungen, dass ein Teil ein wenig entlang des anderen gleitet. Das ist hilfreich, wenn sich Teile während des Betriebs bewegen oder justieren müssen:

Anwendungen von Verzahnungen

Hier sind einige typische Bereiche, in denen Verzahnungen vorkommen oder eingesetzt werden:

Automobilindustrie

• Getriebesysteme
• Antriebswellen
• Lenksäulen
• Differentialgetriebe

Luft- und Raumfahrt

• Turbinentriebwerke
• Flugsteuerungssysteme
• Fahrwerke
• Propellernaben

Industriemaschinen

• Getriebe
• Fördersysteme
• Pumpen und Kompressoren
• Spindeln an Werkzeugmaschinen

Energieerzeugung

• Windkraftgetriebe
• Wellen für Wasserkraftanlagen
• Dampfturbinenkupplungen
• Generatorteile

Landtechnik

• Traktor-Zapfwellen (Power Take-off)
• Erntemaschinen-Antriebe
• Anschlüsse für Bewässerungspumpen

Marine-Anwendungen

• Propellerwellen
• Außenbordmotoren
• Lenksysteme
• Winden

Konsumgüter

• Elektrowerkzeuge
• Fahrradteile
• Verstellbare Möbelmechanismen

So fertigen Sie Verzahnungen

Dies sind einige wichtige Schritte und Punkte, die Sie bei der Herstellung von Verzahnungen beachten sollten:

Fertigungsverfahren

Verzahnungen können Sie durch Verfahren wie Fräsen, Räumen oder Wälzfräsen bearbeiten. Eine weitere Option ist das Umformen, zu dem Prozesse wie Kaltwalzen und Strangpressen gehören. Verzahnungen lassen sich auch durch Gießen herstellen, etwa im Feinguss oder Druckguss.

Konstruktive Überlegungen

Belastungsanforderungen: Ermitteln Sie, welches Drehmoment (Verdrehkraft) die Verzahnung aufnehmen muss.

Betriebsbedingungen: Berücksichtigen Sie Drehzahl, Temperatur und die Umgebung, in der das Bauteil eingesetzt wird.

Materialauswahl: Wählen Sie ein Material, das mit Ihrem gewählten Verfahren gut harmoniert und die Anforderungen erfüllt.

Zahnprofil: Wählen Sie die passende Zahnform entsprechend den Anforderungen an die Funktion.

Passtoleranz: Legen Sie fest, wie eng oder locker die Verzahnung zum Gegenstück passen soll.

Verzahnungsberechnungen

Ein wichtiger Faktor ist der Eingriffswinkel, der beeinflusst, wie die Zähne die Last aufnehmen und wie stark sie aneinander reiben. Zudem müssen Sie den Teilkreisdurchmesser berechnen, der die Grundgröße der Verzahnung ergibt.

Kopf- und Fußkreisdurchmesser geben Ihnen Auskunft über die Zahnhöhe und die Breite des Zahngrunds. Auch die Zahndicke ist wichtig, da sie die Festigkeit und Verschleißbeständigkeit der Verzahnung beeinflusst.

Qualitätskontrolle

Mit Präzisionswerkzeugen können Sie Form und Größe messen. Wälzprüfungen zeigen Ihnen, wie gleichmäßig die Verzahnung im Betrieb läuft. Um verborgene Risse oder Fehler zu finden, können Sie zerstörungsfreie Prüfverfahren wie die Magnetpulverprüfung einsetzen.

Wärmebehandlung

Einsatzhärten macht die Oberfläche hart und hält den Kern zäh. Durchhärten stärkt das gesamte Bauteil. Spannungsarmglühen dient dazu, innere Spannungen abzubauen, die sich während der Fertigung aufbauen.

Rändelung vs. Verzahnung: Die wichtigsten Unterschiede im Vergleich

Die folgende Übersicht hilft Ihnen, den Unterschied zwischen Rändelung und Verzahnung zu verstehen:

Merkmal	Rändelung	Verzahnung
Hauptverwendung	Verbessert den Griff	Ermöglicht zwei Bauteilen, gemeinsam zu rotieren, indem sie formschlüssig verbunden werden
Geometrie	Erhabene Rauten- oder Geradlinien auf der Oberfläche	Gerade Rippen oder Zähne, die entlang des Bauteils verlaufen
Lastaufnahme	Nicht für hohe Lasten ausgelegt; nur zum Greifen	Kann hohe Drehmomente (Verdrehkräfte) aufnehmen
Herstellung	Muster werden in die Oberfläche gepresst oder eingearbeitet	Hergestellt durch Zerspanung, Umformen oder Gießen
Erforderliche Präzision	Muss nicht besonders exakt sein	Muss sehr präzise sein, um korrekt zu funktionieren
Anwendungen	An Werkzeuggriffen, Drehknöpfen und Griffen	In Motoren, Getrieben und anderen rotierenden Systemen
Funktionsweise	Greift durch Reibung mit der Hand oder einer Oberfläche	Verbindet sich fest durch Eingriff in passende Nuten oder Zähne
Individuelle Optionen	Musterdesign lässt sich leicht ändern	Folgt in der Regel festgelegten Industriestandards
Wartung	Nur gelegentlich reinigen	Benötigt Öl und korrekte Ausrichtung, um Schäden zu vermeiden
Sicherheitshinweise	Kann Ihre Hand verkratzen, wenn Sie nicht aufpassen	Kann brechen oder versagen, wenn sie nicht richtig ausgelegt oder gewartet wird

Fazit

Zusammengefasst: Wenn Sie einen besseren Grip an einem Griff oder Drehknopf wünschen, entscheiden Sie sich für Rändeln. Müssen Sie jedoch zwei Teile so verbinden, dass sie gemeinsam rotieren und hohe Drehmomente übertragen, sind Verzahnungen die bessere Wahl.
