21 Arten von Schleifmaschinen

Bearbeitete Komponenten durchlaufen verschiedene Prozesse, um die gewünschte Form, Abmessungen und Oberflächenbeschaffenheit zu erreichen. Schleifmaschinen werden in der Fertigung sehr häufig eingesetzt, um die in verschiedenen Branchen verwendeten Komponenten herzustellen und fertigzustellen.

Wenn Sie mehr über die 21 Arten von Schleifmaschinen erfahren möchten, stellt Ihnen der folgende Leitfaden diese vor. Sehen wir sie uns also an.

Was ist eine Schleifmaschine?

Eine Schleifmaschine wird auch als Schleifer bezeichnet und ist eine Art Werkzeug zur Bearbeitung von Komponenten. Sie bietet Vielseitigkeit und Präzision bei der Fertigung von Metallkomponenten.

Eine Schleifmaschine verfügt über eine Schleifscheibe, mit der Werkstücke fertigbearbeitet und die gewünschte Oberflächenqualität sowie Maßgenauigkeit erzielt werden können.

21 Arten von Schleifmaschinen

Es gibt 21 Arten von Schleifmaschinen, die im Folgenden jeweils erläutert werden:

Bandschleifer

Ein Bandschleifer verfügt über ein Schleifband, mit dem Komponenten geformt werden. Die Maschine treibt das Band aus Schleifmaterial kontinuierlich mithilfe einer Rolle an.

Sobald das Werkstück in die Nähe des Bands gebracht wird, wird Material abgetragen und die Oberfläche fertigbearbeitet. Es gibt stationäre und handgeführte Bandschleifer für unterschiedliche Anwendungen.

Bandschleifer werden zur Fertigbearbeitung von Holz- und Metallkomponenten eingesetzt, zum Entgraten bearbeiteter Komponenten sowie zum Fertigbearbeiten und Schleifen von Verbundwerkstoff-Werkstücken.

Tischschleifmaschine

Tischschleifmaschinen sind sehr einfach zu bedienen und verfügen über zwei Schleifscheiben mit unterschiedlicher Körnung für die Fertigbearbeitung. Diese Scheiben werden manuell betrieben und auf einer Werkbank montiert. Je nach Modell gibt es unterschiedliche Scheibendurchmesser und Motorleistungen.

Zu den Anwendungen von Tischschleifmaschinen gehören das Schärfen von Meißeln und Bohrern, das Glätten von Kanten an Metallkomponenten und das Polieren von Metalloberflächen.

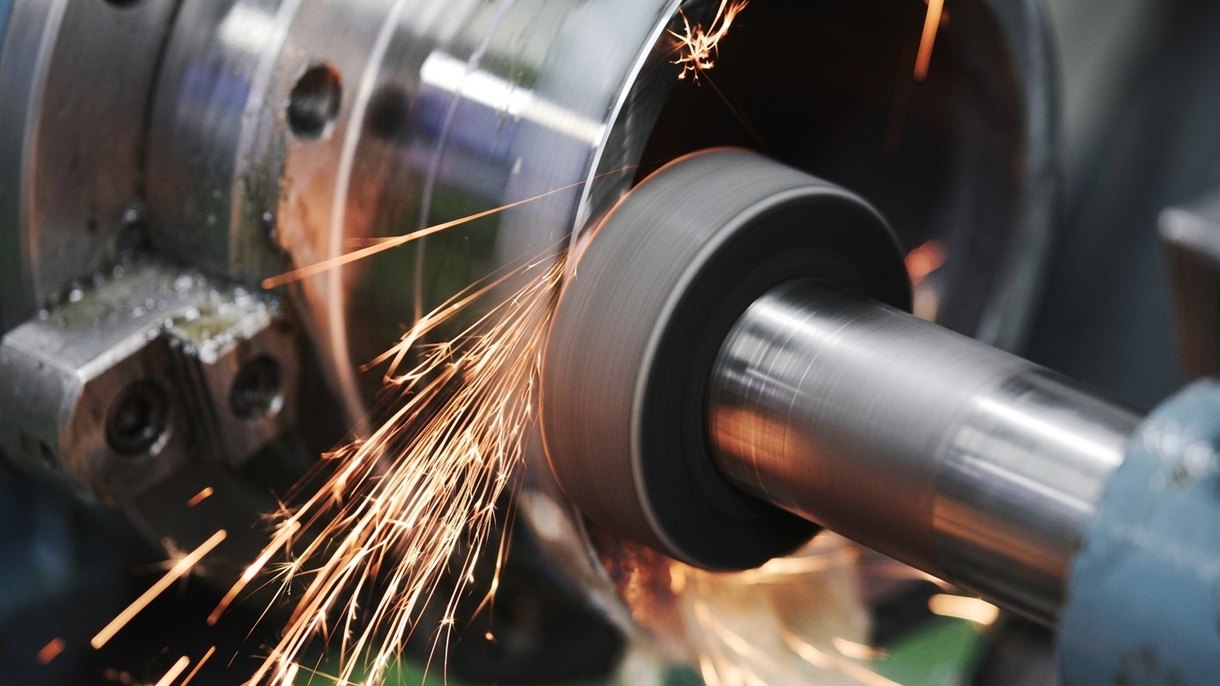

Außenrundschleifmaschine

Eine Außenrundschleifmaschine bearbeitet den Außenbereich zylindrisch geformter Komponenten. Sie verfügt über ein rotierendes Werkstück und eine Schleifscheibe. Sie formt Metallstangen und Komponenten in zylindrische Formen.

Flachschleifmaschine

Flachschleifmaschinen werden üblicherweise für ebene Flächen eingesetzt und bieten eine glatte Oberfläche. Flachschleifmaschinen verfügen über ein Spannfutter und eine Schleifscheibe sowie einen Rundtisch.

Wenn das Material und die Schleifscheibe in Kontakt kommen, entsteht eine ebene und glatt bearbeitete Oberfläche. Es gibt zwei Arten von Flachschleifmaschinen: mit vertikaler und mit horizontaler Spindel.

Flachschleifmaschinen werden eingesetzt, um ebene Flächen an Metallkomponenten zu erzeugen und den Komponenten zu engen Toleranzen und einer bestimmten Dicke zu verhelfen.

Werkzeug- und Schneidenschleifmaschine

Die Werkzeug- und Schneidenschleifmaschine dient zum Formen und Schärfen von Schneidwerkzeugen. Sie verfügt über einen rotierenden Schleifkopf mit verstellbaren Vorrichtungen, die das Werkstück in einer bestimmten Position halten. Es gibt verschiedene Arten von Werkzeug- und Schneidenschleifmaschinen; eine davon ist die Bohrerschleifmaschine.

Werkzeug- und Schneidenschleifmaschinen werden zum Schärfen von Werkzeugeinsätzen eingesetzt. Sie unterstützen die Werkzeugherstellung und dienen auch der Wiederaufbereitung von Schneidwerkzeugen.

Flexible Schleifmaschine

Flexible Schleifmaschinen sind vielseitig und einfach zu bedienen, insbesondere für Komponenten mit schwer zugänglichen Bereichen. Sie verfügen über eine flexible Welle und lassen sich leicht mit verschiedenen Schleifwerkzeugen bestücken. Es gibt tragbare sowie auf der Werkbank montierte Modelle.

Die flexible Schleifmaschine wird zum Fertigbearbeiten und Polieren von Komponenten, zum Entgraten von Komponenten und zum Schleifen an schwer zugänglichen Stellen eingesetzt.

Koordinationsschleifmaschine

Eine Koordinationsschleifmaschine ist eine Präzisionsschleifmaschine, die Formen mit Bohrungen und komplexen Geometrien schleifen kann. Diese Maschinen bieten hohe Präzision und Oberflächengüte. Sie verwenden eine Hochgeschwindigkeits-Luftspindel, die den Schleifstift antreibt.

Eine Koordinationsschleifmaschine unterstützt das Schleifen von Formen und Bohrungen, die Fertigbearbeitung von Formbohrungen und ermöglicht komplexe Geometrien für die Präzisionsbearbeitung.

Zahnradschleifmaschine

Zahnradschleifmaschinen werden zur präzisen Bearbeitung von Zahnrädern eingesetzt und umfassen Verfahren wie das Wälzschleifen und das Präzisionsschleifen.

Diese Schleifmaschinen ermöglichen das präzise Schleifen von Zahnrädern, die Fertigbearbeitung hochpräziser Zahnräder und sogar die Herstellung von Zahnrädern für Anwendungen in der Luft- und Raumfahrt sowie im Automobilbau.

Innenschleifmaschine

Innenschleifmaschinen sind für das Schleifen des Innenbereichs zylindrischer Bauteile ausgelegt. Eine Spindel dreht die Schleifscheibe im Innern der Bohrung und schleift präzise.

Sie werden zum Innenschleifen von Buchsen und Lagern eingesetzt und tragen auch zur Fertigbearbeitung des Innenbereichs von Zahnrädern und Zylindern bei.

Spitzenschleifmaschine

Spitzenschleifmaschinen sind dafür ausgelegt, die Zentrierspitzen zylinderförmiger Bauteile zu schleifen, damit diese in den Bearbeitungsprozessen korrekt gehalten werden können. Es handelt sich um multifunktionale Maschinen, die verschiedene Arten des Spitzenschleifens ermöglichen.

Sie werden zum Schleifen des Mittelteils von Stangen und Wellen eingesetzt und bereiten die Werkstücke zudem für weitere Bearbeitungsprozesse vor.

Schleifstift

Schleifstifte sind handgeführte Rotationswerkzeuge mit hoher Drehzahl. Diese Werkzeuge werden zum Honen, Schleifen und Sandstrahlen eingesetzt. Sie sind vielseitig einsetzbar und lassen sich mit verschiedenen Schleifkörpern bestücken. Es gibt unterschiedliche Ausführungen, etwa elektrische und pneumatische Schleifstifte.

Schleifstifte dienen der Fertigbearbeitung von Formen und Metallwerkzeugen. Sie tragen auch zum Glätten von Kanten bei und eignen sich für detaillierte Arbeiten an Holzwerkstoffen.

Winkelschleifer

Winkelschleifer sind vertikale Werkzeuge, die eine rechtwinklig angeordnete Schleifscheibe verwenden und das Schleifen, Trennen und sogar Polieren verschiedener Materialien ermöglichen. Diese Schleifgeräte sind handgeführt und in kabellosen sowie kabelgebundenen Modellen mit unterschiedlichen Drehzahleinstellungen erhältlich.

Ein Winkelschleifer eignet sich zum Schleifen vielseitiger Materialien wie Beton, Stein und Metall. Er hilft sogar beim Entfernen von Farbe und Rost von Oberflächen und beim Polieren von Materialien, die in der Bauindustrie verwendet werden.

Handschleifer

Handschleifer sind manuell betriebene, tragbare Werkzeuge, die beim Polieren und Schleifen helfen. Diese Schleifgeräte verfügen über eine rotierende Scheibe aus Schleifkörnern und ermöglichen eine direkte Kontrolle über das Werkstück.

Hierzu zählen Geradschleifer, Schleifstifte und Winkelschleifer. Sie helfen beim Schärfen von Klingen und Werkzeugen, beim Glätten von Oberflächen und beim Polieren von Bauteilen für leichte Beanspruchung.

Ständerschleifmaschine

Eine Ständerschleifmaschine ist eine große Maschine, die auf einem Ständer montiert ist. Diese Schleifmaschinen sind stationär und verfügen über zwei Schleifscheiben mit unterschiedlichen Körnungen, die die Fertigbearbeitung des Bauteils ermöglichen.

Diese Schleifmaschinen werden zum Formen und Schleifen von Bauteilen und Metallteilen, zum Polieren von Metallkomponenten sowie zum Schärfen von Meißeln und Bohrern eingesetzt.

Tragbarer Schleifer

Tragbare Schleifer sind auf Mobilität ausgelegt und kompakt gebaut. Sie verfügen über eine Schleifscheibe, die elektrisch angetrieben werden kann. Sie werden zur Oberflächenveredelung, Schweißvorbereitung, zum Trennen und Schleifen von Material an verschiedenen Einsatzorten verwendet.

Präzisionsschleifmaschine

Präzisionsschleifmaschinen werden für Anwendungen eingesetzt, die ein hohes Maß an Genauigkeit und Präzision erfordern. Diese Schleifmaschinen verfügen über feinkörnige Schleifscheiben und über fortschrittliche Mechanismen, die die Präzision gewährleisten.

Präzisionsschleifmaschinen werden eingesetzt, um präzise Abmessungen an Metallkomponenten zu erzielen, und helfen auch beim Präzisionsschleifen von Bauteilen für die Luft- und Raumfahrt sowie den Automobilbau.

Einstechschleifmaschine

Die Einstechschleifmaschine schleift Bauteile durch Einstecken der Schleifscheibe, die ohne Seitenbewegung im Werkstück rotiert. Es handelt sich um eine Art des Außenrundschleifens, bei der CNC-Einstechschleifmaschinen zum Einsatz kommen, um hohe Präzision zu erreichen.

Sie wird zum Erzeugen von Nuten in Metallteilen sowie für die Fertigbearbeitung komplexer Fertigungsprozesse eingesetzt.

Profilschleifmaschine

Profilschleifmaschinen sind dafür ausgelegt, Oberflächen mit einer feinen Schleifscheibe zu schleifen, die der Werkstückform entspricht. Sie sind als CNC- und als manuelle Ausführung erhältlich und können daher unterschiedliche Komplexitätsgrade abdecken.

Profilschleifmaschinen werden für die detaillierte Fertigbearbeitung von Werkzeugen, das Erzeugen präziser Muster auf Metallkomponenten sowie das Schleifen von Formen und Werkzeugen eingesetzt.

Innenschleifmaschine

Innenschleifmaschinen sind dafür ausgelegt, zylindrische Werkstücke von innen zu schleifen und eine genaue und glatte Oberfläche zu erzeugen.

Diese Schleifmaschinen arbeiten mit CNC-Prozessen und eignen sich für Bauteile verschiedener Größen. Innenschleifmaschinen werden zum Schleifen der Innenflächen von Lagern und Zahnrädern eingesetzt.

Spitzenlose Schleifmaschine

Spitzenlose Schleifmaschinen haben keine Zentren, die das Bauteil halten. Es wird zwischen den beiden Scheiben, nämlich der Regelscheibe und der Schleifscheibe, platziert, gefolgt von einer Auflageklinge. Sie bietet präzises Schleifen und wird hauptsächlich zum Schleifen von langen und schlanken Teilen eingesetzt.

Universalschleifmaschine

Universalschleifmaschinen sind sehr vielseitige Maschinen, die mehrere Schleifprozesse ausführen können, da sie über wechselbare Aufsätze verfügen. Sie können zylindrische, flache und sogar komplexe Formen schleifen.

Sie werden für das allgemeine Schleifen verschiedener Komponenten und die präzise Formgebung von Metallteilen eingesetzt.

Wie wählen Sie die richtige Schleifmaschine aus?

Bei der Auswahl des richtigen Schleifmaschinentyps müssen mehrere Faktoren berücksichtigt werden; einige davon sind folgende:

• Sie müssen verstehen, was Ihre Anforderung ist, und dann können Sie die Schleifmaschine auswählen, denn es gibt verschiedene Arten von Schleifmaschinen, wie Flachschleifmaschinen, Werkzeug- und Schneidenschleifmaschinen und Zylinderschleifmaschinen.
• Das Material, das Sie schleifen müssen, ist ebenfalls ein entscheidender Faktor für die richtige Schleifmaschine. Härtere Materialien benötigen beispielsweise eine geeignete Schleifmaschine mit einer Schleifscheibe, die sie präzise schleift.
• Auch Größe und Form des Werkstücks sind zu berücksichtigen. Manche Werkstücke können groß sein oder unregelmäßige Formen haben, und sie benötigen Schleifmaschinen, die eine größere Fläche bieten und Flexibilität ermöglichen.
• Wenn Sie eine enge Toleranz für die Komponenten benötigen, müssen Sie Schleifmaschinen wählen, die mit der CNC-Bearbeitung kompatibel sind.
• Die Größe der Schleifscheibe, die Korngröße und der Durchmesser beeinflussen ebenfalls den Prozess, und je nach Werkstück und geforderter Oberfläche müssen Sie eine kompatible Option wählen.
• Die Geschwindigkeit der Scheibe und des Motors der Maschine, da Geschwindigkeit und Leistung für den Materialabtrag wichtig sind.
• Der Schleifprozess setzt Wärme frei, daher müssen während des Prozesses Kühlmittel verwendet werden.
• Jede Art von Schleifprozess ist anders. Manche Maschinen sind einfach zu bedienen, andere erfordern Fachkenntnisse, und je nach Ihren Fähigkeiten müssen Sie die Maschine auswählen.
• Faktoren wie das Budget und die Kosten der Maschine sind ebenfalls wichtige Faktoren bei der Auswahl, da es mehrere Modelle und Optionen zu unterschiedlichen Preisen gibt.

Fazit

Die obige Anleitung gibt vollständige Details zu den verschiedenen Arten von Schleifmaschinen und dazu, wie Sie eine auswählen können.
