6 Arten von Laufrädern: Definition und Verwendung

In vielen Fällen sind industrielle Anwendungen wie die Energieerzeugung, die Pharmaindustrie und die Ölraffination auf Kreiselpumpen angewiesen. Die wichtigste Komponente einer Kreiselpumpe ist das Laufrad.

Dieser Leitfaden ist die beste Quelle, um zu erfahren, was ein Laufrad ist, welche verschiedenen Arten von Laufrädern es gibt und wofür sie verwendet werden.

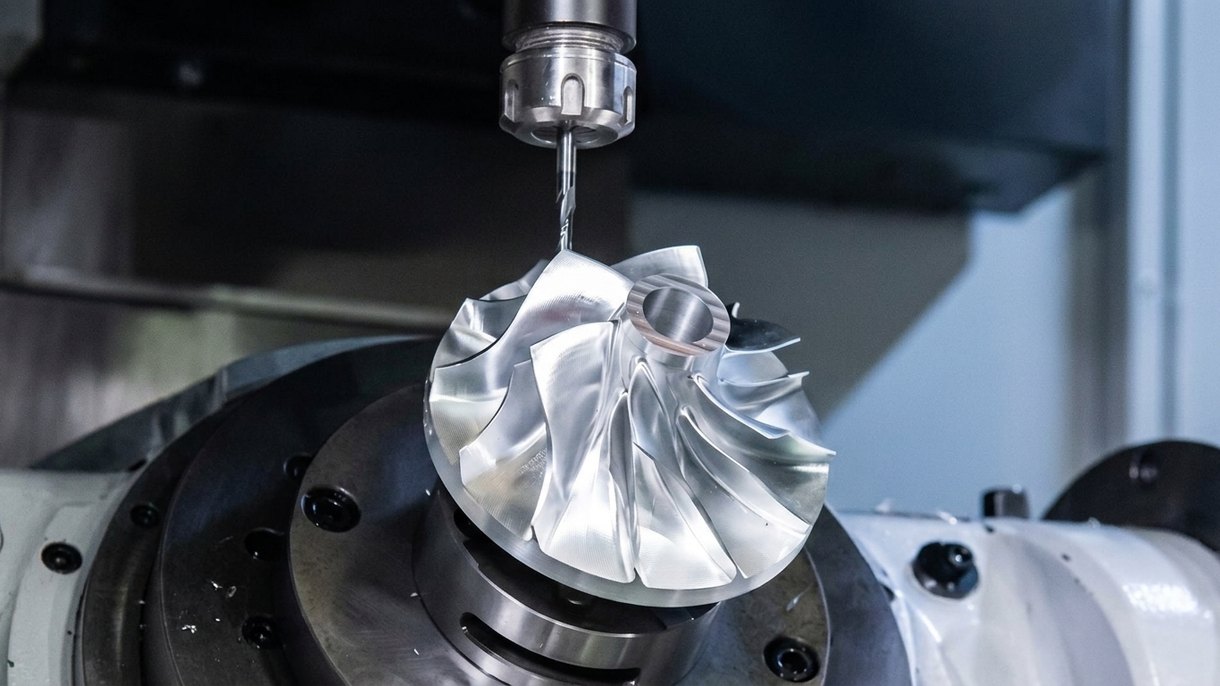

Laufräder aus Aluminium, Bronze und Edelstahl werden bei DEK in 5-Achs-Bearbeitung gefertigt; siehe Laufräder und Pumpenteile.

Was ist ein Laufrad?

Ein Laufrad ist ein Rotor, der angetrieben wird, um Durchfluss und Druck einer Flüssigkeit zu erhöhen. Es wird aus Stahl oder Eisen gefertigt und hat die Form einer rotierenden Scheibe, die aus Schaufeln besteht.

Die rotierende Scheibe des Laufrads verfügt über gekrümmte Schaufeln. Diese Schaufeln erzeugen ein Vakuum und ziehen die Flüssigkeit aus der Mitte ab, um sie nach außen umzuleiten.

6 Arten von Laufrädern und ihre Verwendung

Die sechs Arten von Laufrädern und ihre Verwendung sind im Folgenden aufgeführt.

1. Offenes Laufrad

Das offene Laufrad besteht aus Schaufeln, die an der zentralen Nabe befestigt sind und weder Abdeckung noch Deckscheibe besitzen. Es wird zum Fördern von Flüssigkeiten mit niedriger Viskosität und ohne suspendierte Feststoffe gewählt. Es ist sehr einfach zu warten und zu reinigen. Diese Laufräder sind einfach herzustellen, aber nicht sehr effizient.

Offene Laufräder werden in der Lebensmittelindustrie, der chemischen Verarbeitung und der Wasseraufbereitung eingesetzt.

2. Halboffenes Laufrad

Das halboffene Laufrad besteht aus Schaufeln auf einer Seite des zentralen Teils und ist auf der anderen Seite offen. Diese Laufräder eignen sich zum Fördern von Flüssigkeiten mit suspendierten Feststoffen. Sie sind schwierig zu warten und herzustellen, bieten aber eine hohe Effizienz.

Halboffene Laufräder werden in der Chemie-, Bergbau- und Lebensmittelverarbeitungsindustrie eingesetzt.

3. Geschlossenes Laufrad

Ein geschlossenes Laufrad besitzt Schaufeln, die von einer Abdeckung bzw. Deckscheibe umgeben sind. Deckscheiben und Abdeckungen erhöhen die Effizienz des Betriebs, und es kann Flüssigkeiten mit suspendierten Feststoffen fördern. Die Reinigung und Wartung des geschlossenen Laufrads ist recht anspruchsvoll, dafür ist es jedoch hocheffizient.

Geschlossene Laufräder werden in Branchen wie Bergbau, Papierherstellung und Abwasserbehandlung gewählt.

4. Vortex-Laufrad

Ein Vortex-Laufrad besteht aus einer zurückgesetzten Kammer, die Fluide mit Gasanteil verarbeitet; diese Kammer erzeugt einen Wirbel. Diese Laufräder eignen sich zum Fördern von Flüssigkeiten mit Gas und Luft. Sie können Fluide mit hohem Gasanteil verarbeiten, sind aber nicht sehr effizient.

Vortex-Laufräder werden in der Öl- und Gasindustrie eingesetzt.

5. Schneckenlaufrad

Das Schneckenlaufrad eignet sich zum Fördern von dickflüssigen Medien mit großen Feststoffpartikeln. Diese Laufräder besitzen ein schneckenartiges Kanaldesign mit einer Öffnung, die Feststoffe passieren lässt. Es ist hocheffizient und verstopfungsresistent.

Schneckenlaufräder werden in maritimen Anwendungen, in der Öl- und Gasindustrie zum Fördern dickflüssiger Medien mit möglichen Feststoffpartikeln sowie in der Lebensmittelindustrie eingesetzt.

6. Schneid- oder Hack-Laufrad

Schneidlaufräder werden auch als Hack-Laufräder bezeichnet und können Feststoffe fördern. Sie besitzen Schaufeln mit scharfen Kanten und einer scherenartigen Struktur, die Feststoffe vor dem Eintritt in die Pumpe zerkleinert und mahlt. Diese Laufräder tragen zur Verstopfungsvermeidung bei.

Schneid- und Hack-Laufräder werden in der Abfall- und Abwasserwirtschaft eingesetzt.

Wie wählen Sie den richtigen Laufradtyp aus?

Es ist sehr wichtig, den richtigen Laufradtyp für die richtige Anwendung zu wählen, damit die Flüssigkeit reibungslos gefördert wird.

Einige wichtige Überlegungen bei der Auswahl des Laufradtyps sind die folgenden:

• Für Flüssigkeiten mit niedriger Viskosität ohne suspendierte Feststoffe eignen sich offene Laufräder.
• Fluide mit suspendierten Feststoffen können geschlossene Laufräder problemlos passieren.
• Die Auswahl des Laufradtyps muss auf Grundlage von Effizienz, Kosten, Wartung und der erforderlichen Durchflussrate erfolgen.
• Halboffene Laufräder sind eine Laufradart, die eine Kombination aus offenen und geschlossenen Laufrädern bietet.
• Flüssigkeiten mit hohem Feststoffgehalt lassen sich gut mit zurückgesetzten Laufrädern fördern.
• Flüssigkeiten mit hohem Gasgehalt erfordern Wirbellaufräder.

Fazit

Die Wahl des richtigen Laufradtyps mit der passenden Fertigung und den richtigen Eigenschaften ist entscheidend. Wenn Sie geeignete Laufräder für Ihre Anwendungen benötigen, können Sie uns kontaktieren.

Wir bei DEK fertigen kundenspezifische Laufräder aller Art, die je nach Ihren Spezifikationen für verschiedene Anwendungen geeignet sind.

FAQs

Welche Funktion hat das Laufrad?

Ein Laufrad beschleunigt die Flüssigkeit von der Rotationsmitte nach außen. Dabei überträgt es die Energie des Motors, der die Pumpe antreibt, auf die geförderte Flüssigkeit.

Welcher Laufradtyp ist am häufigsten?

Das geschlossene Laufrad ist ein sehr verbreiteter Laufradtyp, der in Pumpen für hochviskose Flüssigkeiten eingesetzt wird.

Was ist der Unterschied zwischen einem Laufrad und einem Propeller?

Das Laufrad zieht die Flüssigkeit nach außen, während der Propeller das Fluid schiebt.
