Was ist NC-Bearbeitung: Verfahren, Typen, Anwendungen

Die NC-Bearbeitung war der erste große Schritt zur Automatisierung der Metallbearbeitung – lange bevor computergesteuerte CNC-Maschinen zum Standard wurden. Mithilfe codierter Anweisungen auf Lochstreifen oder Lochkarten konnten Hersteller exakte und reproduzierbare Teile ohne kontinuierliche manuelle Eingriffe fertigen.

In diesem Blogbeitrag erfahren Sie, was NC-Bearbeitung ist, wie NC funktioniert, den vollständigen Prozess, die Maschinen- und Systemtypen, Anwendungen, Vorteile, Grenzen sowie einen klaren Vergleich von NC und CNC, damit Sie den richtigen Weg wählen können.

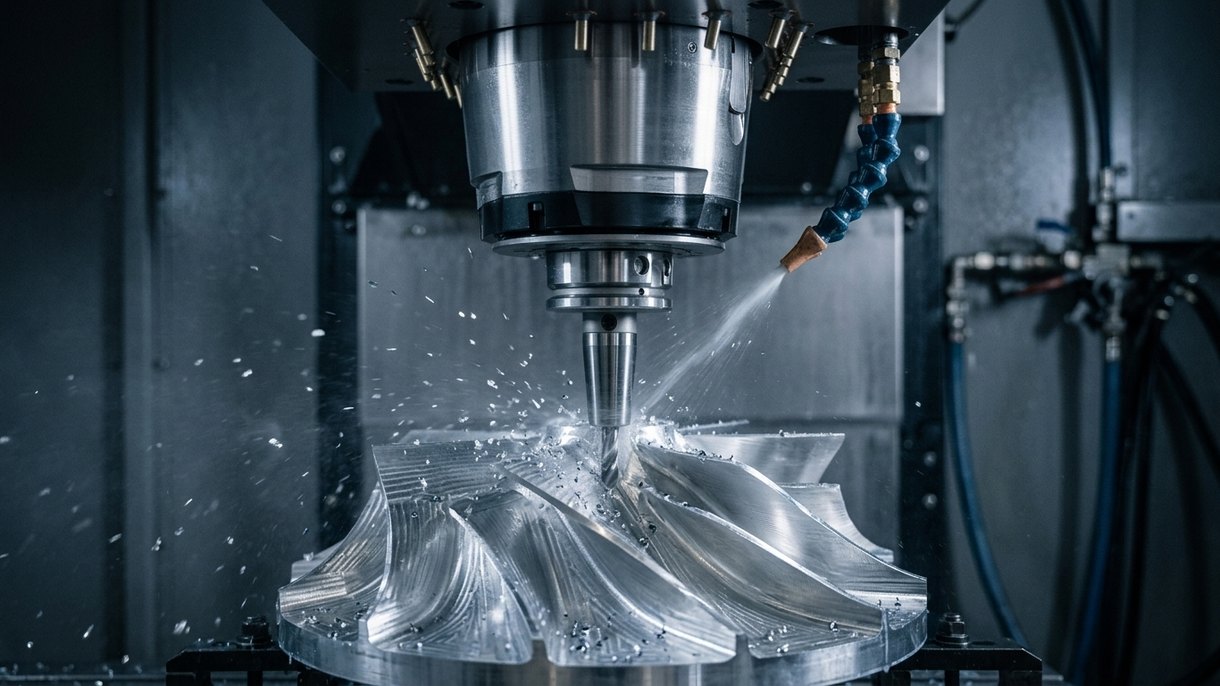

Was ist NC-Bearbeitung?

Die NC-Bearbeitung bezeichnet eine Form der Automatisierung, die auf verschiedene Werkzeugmaschinen angewendet werden kann; die eingesetzten Methoden und Technologien wurden für eine deutlich genauere und präzisere Fertigung entwickelt.

Die Maschine wird durch Codes gesteuert, die zuvor in die Maschine einprogrammiert wurden – G-Code und M-Code, die Schnittgeschwindigkeit und Vorschub des Werkzeugs festlegen.

Im Vergleich zur herkömmlichen Bearbeitung reduziert die NC-Code-Bearbeitung menschliche Fehler. Dieselbe Charge von Teilen weist eine höhere Maßgenauigkeit auf.

Wie funktioniert die NC-Bearbeitung?

Die NC-Bearbeitung stützt sich auf vorprogrammierte Anweisungen, die in einen Lochstreifen codiert sind. Der Lochstreifen besteht aus einer Reihe von Codes zur Steuerung der Werkzeugbahn der Maschine; diese Codes werden von Sensoren gelesen, die die Lochungen in elektrische Signale umwandeln, welche in der Maschinensteuereinheit (MCU) verarbeitet werden.

Die MCU verarbeitet diese Eingangssignale und leitet sie an das Antriebssystem der Maschine weiter. Nach Erhalt der Anweisungen führt die Maschine das Werkzeug entlang der programmierten Bahn, um Vorgänge wie Fräsen, Bohren oder Schneiden auszuführen.

Erstellung des Teils:Der Entwurf für das Teil beginnt mit einem computergestützten Design (CAD).

Umwandlung in Code: Das Design wird in NC-Code umgewandelt, auch als G-Code bekannt, den die Maschine lesen kann.

Maschineneinrichtung: Das Werkstück – Metall oder Kunststoff usw. – wird korrekt in der Maschine positioniert und die Werkzeuge werden eingerichtet.

Bearbeitungsprozess: Die Maschine führt den Code aus, indem sie das Material in der Regel durch Schneiden, Bohren, Drehen oder Fräsen in die benötigten Formen bringt.

Abschlussprüfung: Nach Abschluss wird das Teil auf Genauigkeit und Qualität geprüft.

Was ist der NC-Bearbeitungsprozess?

Der NC-Bearbeitungsprozess ist ein Verfahren zur Automatisierung von Werkzeugmaschinen mithilfe von Computern. Dieser Prozess umfasst eine Reihe von Phasen, um sicherzustellen, dass das Endprodukt die genauen Anforderungen erfüllt – von der Designvorbereitung bis zur Prüfung. Nachfolgend die wichtigsten Phasen des NC-Bearbeitungsprozesses:

Designvorbereitung: Geometrie, Bezugssysteme, Toleranzen, Oberflächenbeschaffenheit und Material festlegen.

Programmierung: Eine Abfolge von Bewegungen erstellen. Das Programm legt Werkzeugnummern, Spindel, Vorschub, Kühlmittel, Anfahr-/Freifahren und sichere Rückzüge fest.

Dateneingabe:Das Programm laden. Die Prüfsumme verifizieren oder einen Probelauf ohne Zerspanung durchführen.

Einrichtung:Das Werkstück mithilfe von Auflagen positionieren, Werkstücknullpunkte und Werkzeuglängen festlegen, Halter auswählen und Einspannung sowie Freiraum prüfen.

Ausführung:Die MCU passt die Bewegungen an, steuert Ausrichtungsantriebe und Spindel und führt die Arbeitsgänge schrittweise aus.

Prüfung:Kritische Merkmale kontrollieren, Toleranzen verifizieren und Ergebnisse dokumentieren. Bei Bedarf die Geschwindigkeiten anpassen.

Welche Materialien können mit der NC-Bearbeitung bearbeitet werden?

Material	Eigenschaften	Eignung für die NC-Bearbeitung
Aluminium	Leicht, korrosionsbeständig	Luftfahrtstrukturen, Gehäuse
Stahl	Fest, stabil	Wellen, Vorrichtungen, Werkzeuge
Messing	Zerspanungsfreundlich, leitfähig	Fittings, Steckverbinder, Ventile
Titan	Hohe Festigkeit/Gewicht, zäh zu zerspanen	Implantate, Luftfahrtkomponenten
Kunststoffe (ABS, Nylon, Acryl)	Leicht, niedrige Schmelztemperatur	Konsumgüterteile, Prototypen
Kupfer	Sehr leitfähig, klebrig	Sammelschienen, Anschlüsse
Verbundwerkstoffe	Abrasive Fasern, geringes Gewicht	Paneele, Halterungen, Verkleidungen

Vorteile der NC-Bearbeitung

Hohe Präzision und Konsistenz

Sie erhalten Charge für Charge eng kontrollierte Toleranzen. Das Programm steuert Bewegungspfade und Vorschübe und reduziert so Abweichungen durch manuelles Geschick.

Reduzierte Durchlauf- und Rüstzeiten

Das Rüsten gelingt gut, und es werden weniger Vorrichtungen benötigt. Da die Positionierung durch das Maschinenprogramm und nicht durch komplexe Vorrichtungen gesteuert wird, beschleunigt dies Ihre Markteinführung.

Höhere Produktionsraten und weniger unproduktive Zeit

Automatische Werkzeugwechsler und weniger manuelle Schritte reduzieren die Leerlaufzeit. Ihre Maschinen können länger mit begrenztem Personaleinsatz laufen.

Arbeitskosten und Qualifikationsanforderungen

Sie benötigen keine hochqualifizierten Techniker. Bediener verwalten das Programm und betreuen mehrere Maschinen, wodurch qualifizierte Ingenieure für die Prozessplanung frei werden.

Gleichbleibende Qualität und weniger Ausschuss

Jedes bearbeitete Teil folgt demselben Programm. Die Konsistenz verbessert die Qualität und senkt den Prüfaufwand, und weniger Fehler bedeuten weniger ungenutztes Material.

Größere Material- und Operationsvielfalt

Sie können verschiedene Metalle, Kunststoffe und Mischungen durch Fräsen, Drehen, Bohren und mehr bearbeiten. Eine Maschine deckt mehrere Auftragstypen ab.

Verbesserte Sicherheit

Bediener bleiben von beweglichen Teilen fern. Integrierte Funktionen und der automatisierte Betrieb reduzieren das Risiko durch manuelle Eingriffe.

Datenarchivierung und Optimierung

Programme, Schneidpfade und Parameter werden digital hinterlegt. Dies ermöglicht Wiederholungsläufe, Werkzeugbahnoptimierung und Prozessanalyse.

Grenzen der NC-Bearbeitung

Hohe Anfangskosten: NC-Maschinen erfordern eine hohe Investition in Anschaffung und Einrichtung.

Qualifizierte Bediener erforderlich: Erfahrung mit Programmierung und Handhabung ist notwendig.

Komplexe Wartung: Wartung und Reparaturen sind teuer und zeitaufwendig.

Begrenzte Flexibilität:Nicht geeignet, wenn regelmäßige Designänderungen erforderlich sind.

Abhängigkeit von Programmen: Jeder Programmierfehler wirkt sich direkt auf Produktqualität und Genauigkeit aus.

Nicht ideal für kleine Serien: Kosteneffizienter für die Massenproduktion als für die Kleinserienfertigung.

Verschiedene Arten von NC-Maschinen

NC-Fräsmaschine

Eine NC-Fräsmaschine ist eine der am häufigsten eingesetzten NC-Maschinen in der Fertigungsindustrie. Eine NC-Fräsmaschine nutzt Programmanweisungen, um das Schneidwerkzeug entlang verschiedener Rotationen zu bewegen und Material vom Bauteil abzutragen.

Dieser Maschinentyp ist hochgradig optimiert für die Herstellung anspruchsvoller Formen, Nuten und Bohrungen mit hoher Genauigkeit.

NC-Drehmaschinen

NC-Drehmaschinen sind für die Bearbeitung zylindrischer oder runder Objekte konzipiert. Das Werkstück rotiert, während das Schneidwerkzeug stationär bleibt und der Programmierung folgt. Diese Maschinen eignen sich besonders für die Herstellung von Wellen, Rohren und Buchsen.

NC-Gesenkbiegepresse

Eine NC-Gesenkbiegepresse wird in der Blechfertigung häufig für Biegevorgänge eingesetzt. Sie arbeitet mit numerischen Steuerbefehlen, um das Blech präzise zu positionieren und gleichbleibende Biegungen und Winkel zu gewährleisten.

NC-Schleifmaschine

NC-Schleifmaschinen sind kundenspezifische Maschinen für die Präzisionsbearbeitung von Bauteilen. Diese Maschinen werden am häufigsten mit Schleifscheiben und programmierten Anweisungen eingesetzt, um extrem feine Oberflächenveredelungen zu erzielen.

NC-Oberfräse

Eine NC-Oberfräse wird zum Schneiden und Formen weicher Materialien wie Holz, Kunststoffe, Verbundwerkstoffe und sogar einiger Metalle eingesetzt. Diese Maschinen sind in der Möbelfertigung und im Formenbau nützlich, da sie Muster und Designs schnell und effizient erzeugen können.

Verschiedene Arten von NC-Systemen

Punkt-zu-Punkt-Systeme (PTP)

Punkt-zu-Punkt-Systeme gehören zu den einfachsten Arten von NC-Systemen. Bei dieser Methode bewegt sich das Werkzeug von einem festen Punkt zum anderen, ohne dazwischen zu schneiden. Der Bearbeitungsvorgang, etwa Bohren oder Stanzen, erfolgt nur an bestimmten Punkten. PTP-Systeme sind einfach zu programmieren und ideal für Aufgaben wie das Bohren eines Lochs.

Konturierungssysteme

Konturierungssysteme ermöglichen eine kontinuierliche Werkzeugbewegung entlang mehrerer Achsen. Anders als PTP-Systeme können diese während der Werkzeugbewegung bearbeiten, weshalb sie sich für komplexe Formen, Kurven und 3D-Profile eignen.

Geschlossene Regelkreissysteme

Regelkreissysteme sind auf Rückmeldeeinrichtungen wie Encoder und Sensoren angewiesen, um die Position und Bewegung der Maschine kontinuierlich zu überwachen und zu korrigieren. Dadurch wird eine hohe Genauigkeit und Präzision auch bei komplexen Bearbeitungsvorgängen gewährleistet.

Offene Steuerungssysteme

Offene Steuerungssysteme arbeiten ohne Rückmeldeeinrichtungen. Die Maschine führt Anweisungen aus, ohne zu prüfen, ob die Befehle korrekt befolgt wurden. Sie sind weniger genau als Regelkreissysteme, aber einfacher, kostengünstiger und geeignet für Anwendungen, bei denen extreme Genauigkeit nicht entscheidend ist.

Spezifische Anwendungen der NC-Bearbeitung

Luft- und Raumfahrt: Rumpfkomponenten, Strukturhalterungen, Turbinenschaufeln

Verteidigung: Komponenten von Militärfahrzeugen, Waffenteile

Automobilindustrie: Fahrwerksteile, Getriebezahnräder, Motorblöcke

Medizintechnik: Orthopädische Implantate, Dentalbefestigungen, chirurgische Instrumente

Energie: Windturbinen- und Ventilteile, Pumpenlaufräder

Elektronik:Kühlkörper, Steckverbinder, Gehäuse

Welche Software wird in der NC-Bearbeitung verwendet?

Hier sind einige wichtige Softwareprogramme, die in der NC-Bearbeitung verwendet werden:

1. CAD-Software
2. CAM-Software
3. Werkzeugverwaltungssoftware
4. Qualitätskontrollsoftware
5. Produktionsplanungssoftware

Häufige Probleme und Fehler bei der NC-Bearbeitung

Hier sind die am häufigsten auftretenden Probleme in der NC-Bearbeitung:

• Werkzeugverschleiß/Rattern
• Maßdrift
• Fehlausrichtung/Toleranzkette.
• Programmierfehler
• Grate/Rauheit
• Überhitzung/Schmelzen (Kunststoffe)

NC vs. CNC-Bearbeitung

Merkmal	NC-Bearbeitung	CNC-Bearbeitung
Steuerungseingabe	Gestanzte Grundcodes	Digitale Programme über CAD/CAM & Editoren
Flexibilität	Geringer Änderungsbedarf bei neuen Bearbeitungen	Schnelle Änderungen, Werkzeugbibliotheken.
Genauigkeit	Mittel, oft offener Regelkreis	Sehr hoch, geschlossener Regelkreis, Kompensation
Rüstzeit	Längere manuelle Überprüfung	Kürzere Voreinstellungen, Offsets, gespeicherte Rüstvorgänge
Überwachung	Minimal	Alarme, Protokolle, Echtzeit-Lasten/Temperaturen/Vibrationen
Produktionsgeschwindigkeit	Gut für repetitive PTP	Insgesamt schneller, adaptive Vorschübe, Hochgeschwindigkeitsfräsen
Typische Verwendung	Einfaches Bohren, Drehen und Umformen	Komplexe 3D-Teile, Mehrfachbearbeitungszellen, enge Toleranzen

Fazit

Die Entwicklung der NC-Bearbeitung von manueller Arbeit zur zuverlässigen Automatisierung für Wiederholteile ist eine Branchengeschichte. NC bietet einfache und feste Operationen, insbesondere wenn Kosten und Konsistenz den Ausschlag geben.

Wenn Sie engere Toleranzen, schnellere Umrüstzeiten oder komplexe Geometrien benötigen, kann DEK Präzisionsbearbeitung mit fortschrittlichen Fähigkeiten und strenger Qualitätskontrolle bieten. Angebot anfordern und verwandeln Sie Ihre Zeichnungen zuverlässig in Produktionsteile.

FAQs

Wie viel kostet die NC-Bearbeitung?

Budgets teilen sich in Maschine/Rüstung und Stückkosten auf. Ältere NC-Maschinen (oft gebraucht) können deutlich günstiger sein als CNC-Maschinen. Rechnen Sie jedoch mit einer längeren Rüstzeit. Bei den Teilen hängen die Kosten von Material, Toleranzen, Zykluszeit, Werkzeugen und Losgröße ab. Grundsätzlich sind einfache Lochmuster/Dreharbeiten auf NC in mittleren bis großen Losgrößen wirtschaftlich, während komplexe Formen in der Regel auf CNC günstiger sind.

Welche Werkzeuge sind für die NC-Bearbeitung erforderlich?

Schneidwerkzeuge (Bohrer, Schaftfräser, Reibahlen, Wendeschneidplatten), starre Halter/Spannzangen, Schraubstöcke/Vorrichtungen/Spannzeuge und Positionierelemente, Taststifte oder Kantentaster, Kühlmittel-/Nebelsysteme, Entgratwerkzeuge und Prüfausrüstung (Mikrometer, Messschieber, Prüfstopfen, Messplatten). Für bandbasierte Werkstätten: ein Lochstreifenstanzer/-leser und grundlegende Prüfprogramme.

Was sind die Hauptkomponenten einer NC-Maschine?

Eine NC-Maschine hat einige Hauptkomponenten, wie die Eingabeeinrichtung, die Maschinensteuereinheit (MCU), das Antriebssystem und die Werkzeugmaschine
