Services d'usinage de l'acier inoxydable 304
Également désigné UNS S30400 · DIN/EN 1.4301 · 18/8L'usinage de l'acier inoxydable 304 chez DEK couvre la nuance UNS S30400 / DIN 1.4301, une nuance austénitique choisie pour sa résistance à la corrosion et sa facilité de soudage. Nous l'usinons sur des équipements 3, 4 et 5 axes, du prototype unique à la production en série, sans quantité minimale et avec des délais de prototype pouvant atteindre 3 jours.
-
520–600 MPaRésistance à la traction
-
210–250 MPaLimite d'élasticité
-
43–45%Allongement
-
191–205 GPaModule de Young
Capacités d'usinage et tolérances sur le 304
Ce que DEK garantit sur le 304 en fraisage 3, 4 et 5 axes, tournage CNC, décolletage, électroérosion et rectification de précision.
-
Tolérance générale
±0.025 mmcaractéristiques courantes
-
Caractéristiques critiques
±0.005 mmajustements, coaxialité
-
Micro-caractéristiques
±0.003 mmcaractéristiques inférieures à 10 mm
-
Profil 5 axes
±0.01 mmgéométrie complexe
-
Enveloppe de fraisage
~1000 mmcourse X/Y/Z
-
État de surface brut d'usinage
Ra 0.8–1.6 µmcourant
-
Électropoli
Ra 0.2–0.4 µmenviron
-
Délai de prototype
3 joursjusqu'à, sans quantité minimale
Propriétés et désignations du SS304
Données mécaniques, thermiques et de composition de l'acier inoxydable 304, avec les désignations auxquelles votre plan peut faire référence.
- Résistance à la traction ultime 520–600 MPa
- Limite d'élasticité 210–250 MPa
- Module de Young 191–205 GPa
- Allongement à la rupture 43–45%
- Température maximale de service 750–925°C
- Conductivité thermique 29.3–31.7 W/(m·°C)
- Résistivité électrique 65–70 μΩ·cm
- Magnétisme Amagnétique (recuit)
- Chrome (Cr) 18.0–20.0%
- Nickel (Ni) 8.0–10.5%
- Désignation UNS S30400
- Désignation DIN/EN 1.4301
- Abréviation commerciale 18/8
- Résistance à la corrosion Bonne
- Soudabilité Excellente
Usinabilité et écrouissage du 304
Le comportement du 304 sous l'outil : pourquoi il s'écrouit, comment DEK le maîtrise et ce qui détermine le coût d'une pièce en 304.
Le 304 présente une usinabilité d'environ 45 % par rapport à l'acier de décolletage AISI B1112 (100 %), ce qui signifie qu'il se coupe à moins de la moitié de la vitesse d'un acier de décolletage. La limite vient d'un écrouissage rapide, non d'un manque de résistance.
Des avances trop légères font frotter l'outil au lieu de couper. Sur nos lignes de fraisage CNC et de tournage CNC DEK utilise des outils tranchants revêtus, des avances qui évitent le séjour de l'outil et du liquide de coupe au niveau de l'arête de coupe.
- Usure des outils par écrouissage : les caractéristiques multi-passes usent les outils plus vite
- Poches profondes : accès outil restreint et chaleur imposent des vitesses plus lentes
- Ajustements serrés d'alésage : les alésages ajustés sur arbre nécessitent des passes de finition plus lentes
- Choix de finition : la passivation et l'électropolissage ajoutent des étapes
-
Indice d'usinabilité
~45%par rapport à l'AISI B1112 à 100 %
-
Écrouissage
RapideSous la pression de coupe
-
Contrôle des copeaux
Longs et filandreuxLes copeaux doivent se briser proprement
-
État de surface brut d'usinage
Ra 0.8–1.6 µmSurface type
-
Soudabilité
ExcellentePièces mixtes usinées et en tôle

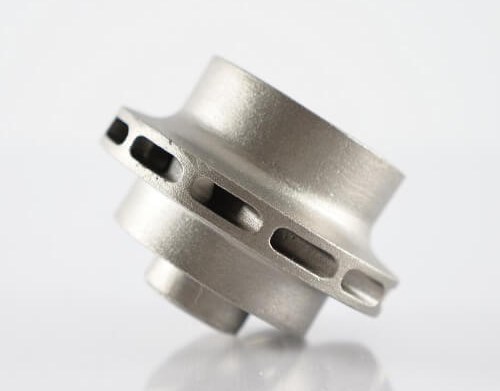

Pièces types en acier inoxydable 304
L'équilibre du 304 entre résistance à la corrosion, formabilité et coût le destine à de nombreuses familles de pièces plutôt qu'à une seule niche.
-
Boîtiers médicaux et de laboratoireBoîtiers inertes et faciles à nettoyer, qui résistent à des cycles de stérilisation répétés sans piqûres. -
Enceintes pour la robotiqueEnceintes industrielles et pour la robotique, faciles à souder lorsqu'un design mêle pièces usinées et pièces en tôle. -

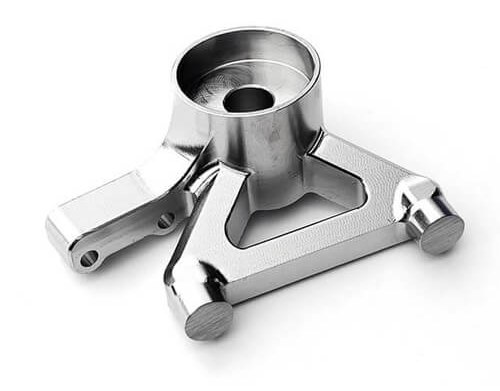

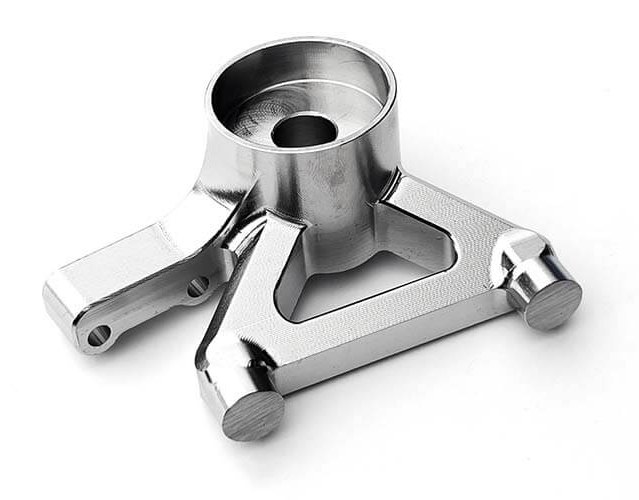

Supports structurelsSupports et capots nécessitant une solide résistance mécanique, fraisés dans une enveloppe allant jusqu'à ~1000 mm. -
Pièces tournées élancéesCaractéristiques tournées élancées et de haute précision sur des pièces de petit diamètre, réalisées sur des tours de décolletage.
Acier inoxydable 304 vs 303, 316 et 304L
Choisissez le 304 pour la résistance à la corrosion et le soudage ; le 303 pour les pièces fortement usinées, le 316 pour les chlorures ou les acides. Voir Acier inoxydable 303 vs 304.
| Critère | Cette nuance304 | 303 | 316 | 304L |
|---|---|---|---|---|
| Usinabilité | Indice ~45 % | Coupe plus rapide | Légèrement plus dur | – |
| Corrosion | Bonne | Inférieure | Meilleure | – |
| Carbone max. | 0,08 % | – | – | 0,03 % |
| Carbures de soudage | Standard | – | – | Réduits |
| Résistance à la traction | 520–600 MPa | – | – | Légèrement inférieure |
| Coût | Économique | – | Plus élevé | – |
Usinage CNC + finitions pour le 304
Les pièces en 304 sont livrées à l'état brut d'usinage à Ra 0,8–1,6 µm, ou usinées CNC puis traitées avec l'une de ces finitions pour la corrosion ou l'aspect.
-
Passivation DisponibleÉlimine le fer libre incrusté lors de la coupe et restaure la couche d'oxyde de chrome ; standard pour les pièces en 304 médicales, au contact alimentaire ou en extérieur.
-
Électropolissage DisponibleConfère une surface plus lisse et plus résistante à la corrosion, ramenant le Ra brut d'usinage de 0,8–1,6 µm à environ Ra 0,2–0,4 µm.
-
Sablage aux billes DisponibleProduit une texture mate uniforme et régulière sur les surfaces en 304 usinées, à environ Ra 1,6–3,2 µm.
Demander un devis pour votre pièce en acier inoxydable 304
Téléchargez votre fichier CAD et votre plan : les ingénieurs DEK confirment les tolérances, la finition et le délai. Sans quantité minimale pour démarrer, et des délais de prototypage pouvant atteindre 3 jours.
Usinage de l'acier inoxydable 304 chez DEK
La résistance à la corrosion est rarement la question ouverte avec le 304. La vraie question est de savoir si l'atelier maîtrise suffisamment l'écrouissage pour tenir les tolérances sans rebut excessif.
DEK est certifiée ISO 9001, ISO 13485 et AS9100D, délivrées par TUV, pour l'ensemble de l'entreprise. Chaque projet en 304 passe par des étapes qualité documentées, de sorte que l'écrouissage est géré comme une variable de process, et non comme une réflexion après coup.
- IQC sur la matière entrante, IPQC pendant l'usinage
- Inspection de la première pièce (FAI) et contrôle qualité à la sortie (OQC)
- SPC sur les séries de production, CAPA en cas d'écart constaté
Le 304 est le choix par défaut lorsqu'une pièce exige une solide résistance à la corrosion, un soudage facile et un comportement prévisible sur la fraiseuse ou le tour, sans passer à un alliage plus dur et plus coûteux.
Pour une résistance plus élevée, 17-4 PH est l'option à durcissement par précipitation ; pour une nuance martensitique, à décolletage et trempable, voir Acier inoxydable 416.
-

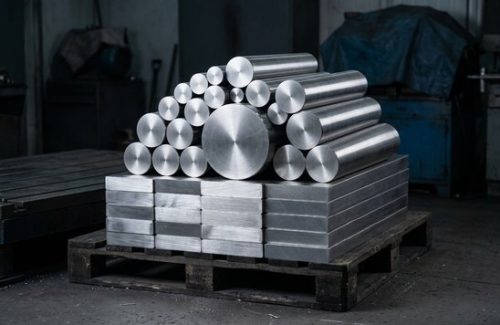

Matière brute

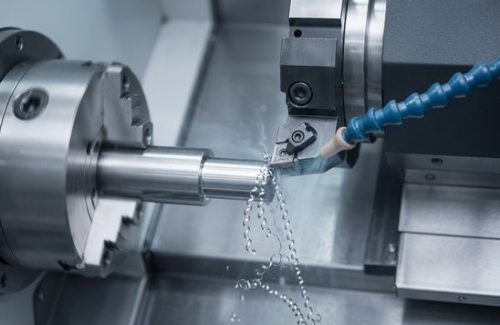

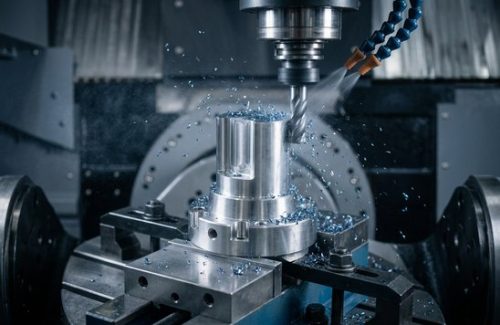

Usiné CNC

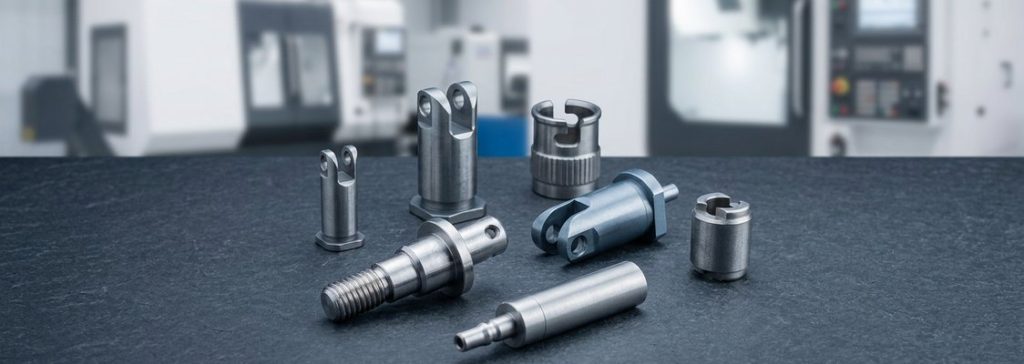

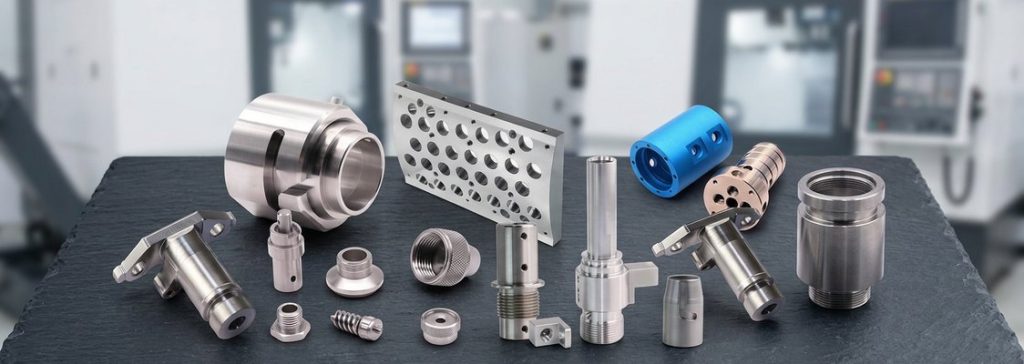

Pièces finies
-

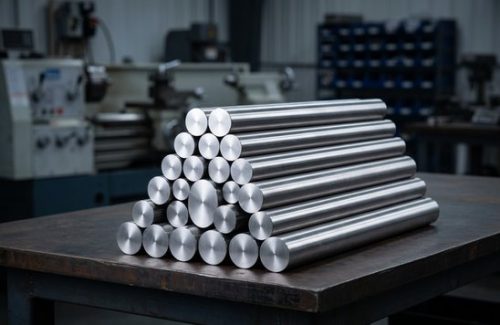

Matière brute
Usiné CNC

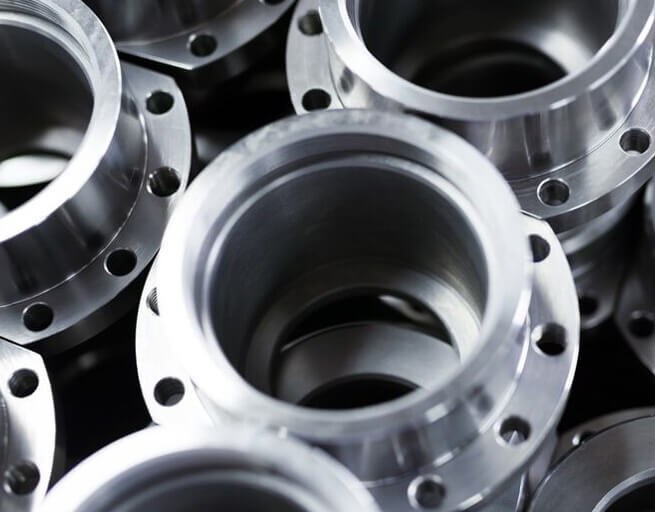

Pièces finies
FAQ acier inoxydable 304
Questions fréquentes des ingénieurs qui spécifient et s'approvisionnent en pièces usinées en 304.
