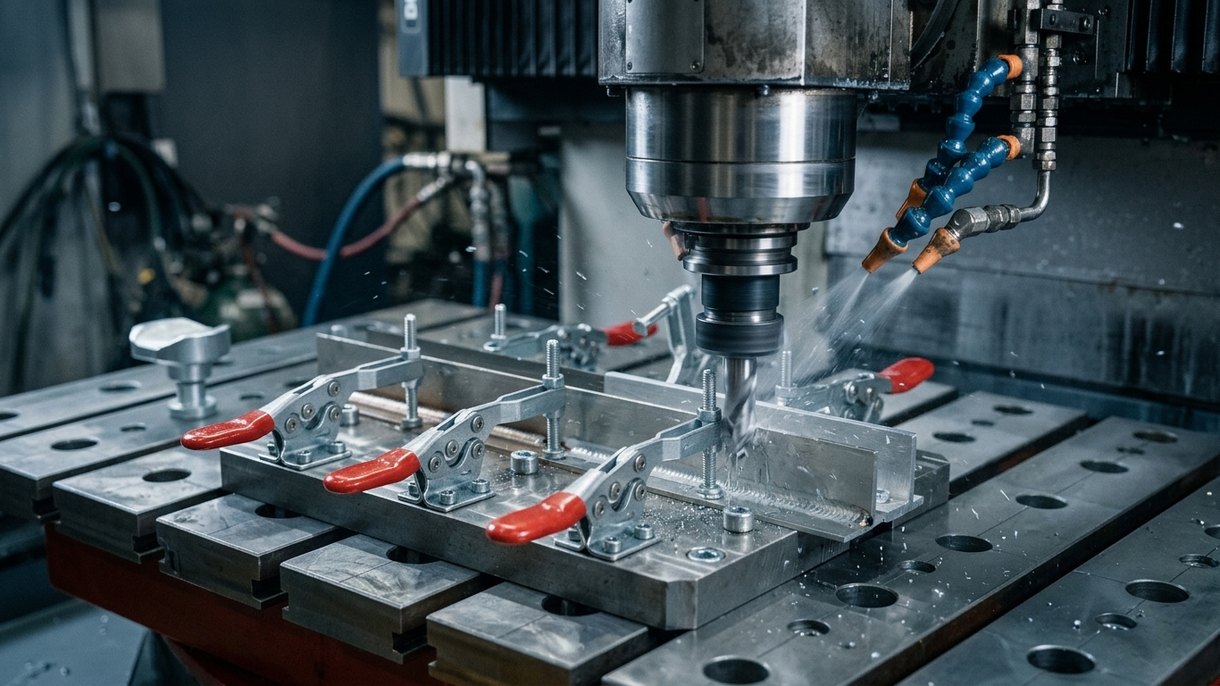

Gabarits et montages : différences et applications

Si vous travaillez avec des machines ou fabriquez des pièces, vous savez combien il est important d’être rapide et précis. Les gabarits et les montages figurent parmi les outils les plus utiles pour y parvenir. Ils vous permettent de répéter la même opération encore et encore sans erreur.

Les gabarits et les montages guident vos outils et maintiennent vos pièces en place. Ils rendent votre travail plus simple, plus sûr et plus régulier, surtout lorsque vous produisez de grandes quantités d’un même article. Examinons cela plus en détail.

DEK usine vos montages de bridage selon votre conception ; découvrez les gabarits et les montages.

Qu’est-ce qu’un gabarit ?

Un gabarit est un outil léger qui vous aide à guider un autre outil, comme un foret, afin de répéter une tâche correctement à chaque fois. Il agit comme un modèle et vous indique exactement où percer ou tarauder. Par exemple, si vous avez besoin de trous régulièrement espacés, le gabarit garantit qu’ils sont tous au bon endroit.

Les gabarits vous font aussi économiser de l’argent. Si vous devez percer en angle, une machine 3 axes classique ne peut pas le faire. Une machine 5 axes peut percer en angle, mais elle coûte cher. Vous pouvez plutôt utiliser un gabarit pour guider votre foret dans la bonne direction sans recourir à un équipement coûteux.

Types de gabarits

Voici 9 types de gabarits courants que vous pourriez utiliser :

Gabarit à plaque modèle : Une plaque plate percée aux bons endroits. Il suffit de la poser sur votre pièce et de percer, sans rien tracer.

Gabarit à plaque : Semblable au gabarit à plaque modèle, mais avec des bagues métalliques pour guider votre foret. Certains possèdent des pieds pour les surélever de la surface.

Gabarit à rainure : En forme de U, comme un tunnel. Faites glisser votre pièce à l’intérieur et elle reste en place. Vous pouvez la brider par le dessus.

Gabarit à volet (articulé) : Doté d’un couvercle qui s’ouvre. Placez votre pièce à l’intérieur, refermez le couvercle et percez à travers les trous de guidage. Rapide et simple.

Gabarit en caisson : Enveloppe votre pièce comme une boîte, avec des trous sur les côtés pour les outils. Il maintient fermement la pièce et permet de travailler sous différents angles.

Gabarit à équerre : En forme de L ou incliné. Il maintient votre pièce en angle pour percer le côté ou une surface inclinée.

Gabarit de diamètre : Conçu pour les pièces rondes. Il les maintient avec des blocs en V et vous aide à percer régulièrement autour du cercle. Certains peuvent faire tourner la pièce.

Gabarit annulaire : Pour les pièces en forme d’anneau. Il bride l’anneau et vous permet de percer tout autour. Vous pouvez le régler et le faire pivoter selon vos besoins.

Gabarit universel : Celui-ci se règle pour s’adapter à de nombreuses pièces différentes. Idéal lorsque vous travaillez souvent sur des formes variées.

Qu’est-ce qu’un montage ?

Un montage est un outil qui maintient votre pièce en place afin que la machine puisse la travailler correctement. Il ne guide pas l’outil ; il garde simplement la pièce immobile et au même endroit à chaque fois. Cela garantit que toutes vos pièces sont identiques.

Les montages sont souvent utilisés en fraisage, en tournage, en rectification et dans d’autres opérations d’usinage. Certains peuvent également brider la pièce une fois positionnée.

Types de montages

Voici les 8 types de montages courants :

Montages de bridage généraux : Ils comprennent les étaux, les mandrins et les tables magnétiques. Ils maintiennent votre pièce en place mais ne guident pas l’outil.

Montages de fraisage : Utilisés sur les fraiseuses. Ils possèdent une base plate et des butées pour maintenir votre pièce stable pendant la coupe.

Montages de tournage : Pour les tours, lorsque la pièce n’est pas ronde ou ne peut pas être tenue par un mandrin classique. Ils aident à la maintenir en angle ou de façon excentrée.

Montages de soudage : Maintiennent votre pièce immobile pendant le soudage. Ils empêchent les mouvements et la déformation due à la chaleur.

Montages d’assemblage : Vous aident à maintenir les pièces ensemble lors de l’assemblage par boulons, colle, rivets ou soudage.

Montages à indexation : Vous permettent de faire pivoter la pièce pour travailler sur différentes faces sans la retirer.

Montages spéciaux : Conçus pour des tâches spécifiques comme la rectification, le taraudage ou l’alésage. Ils maintiennent la pièce exactement comme il faut pour cette opération.

Montages de contre-pointe : Utilisés sur les tours ou les rectifieuses pour soutenir l’extrémité d’une pièce longue afin qu’elle ne fléchisse pas et ne vibre pas.

Principales différences entre les gabarits et les montages

Voici un moyen simple de comprendre la différence entre les gabarits et les montages d'usinage :

Aspect	Gabarit	Montage d'usinage
Fonction	Guide l'outil pendant le travail	Maintient la pièce en place pendant que la machine travaille
Guidage de l'outil	Oui, il aide l'outil à suivre la bonne trajectoire	Non, il ne fait que maintenir la pièce
Maintien de la pièce	Oui, mais ce n'est pas sa fonction principale	Oui, le maintien de la pièce est sa fonction principale
Contact avec l'outil	Oui, il guide souvent directement l'outil	Non, il ne touche jamais l'outil
Applications typiques	Perçage, taraudage, alésage	Fraisage, tournage, rectification
Conception	Plus complexe car il nécessite des guides d'outil	Plus simple, principalement des brides et des supports
Flexibilité	Moins flexible ; généralement conçu pour une seule tâche	Plus flexible ; peut être utilisé avec de nombreuses pièces
Composants	Douille de perçage, localisateurs, brides	Brides, vis, plaques de support
Poids	Léger et facile à déplacer	Lourd et conçu pour rester en place
Temps de montage	Plus long à régler correctement	Plus rapide à installer ; il suffit de maintenir la pièce
Coût	Généralement plus cher (conception spécifique)	Généralement moins cher (conception simple)
Utilisation en automatisation	Rarement, car ils sont très spécifiques à une tâche	Oui, souvent utilisés dans les configurations CNC et automatisées

Avantages des gabarits et montages d'usinage

Voici comment les gabarits et montages d'usinage peuvent rendre votre travail plus rapide, plus simple et plus précis :

• Vous n'avez pas à mesurer ou à ajuster chaque pièce encore et encore. Il suffit de la mettre en place une fois et de lancer, ce qui fait gagner beaucoup de temps.
• Chaque pièce sort identique. Le gabarit ou le montage maintient les éléments au bon endroit, ce qui évite les erreurs comme un perçage au mauvais endroit.
• Vous n'avez pas besoin d'un opérateur hautement qualifié pour réaliser le travail. Le gabarit ou le montage guide le processus, ce qui permet à chacun de le suivre facilement.
• Vous raterez moins de pièces. Cela signifie moins de rebuts, moins de matière gaspillée et plus de pièces utilisables.
• Les gabarits aident à garder vos mains éloignées des outils tranchants en guidant le foret ou la fraise le long d'une trajectoire définie. Cela réduit le risque d'accidents.
• Certains gabarits et montages permettent de maintenir plusieurs pièces en même temps. C'est utile lorsque la machine met du temps à terminer un cycle ; vous produisez davantage avec moins d'attente.

Inconvénients des gabarits et montages d'usinage

Même si les gabarits et montages d'usinage apportent beaucoup, ils présentent aussi quelques inconvénients qu'il faut connaître :

• La plupart des gabarits et montages sont conçus pour une seule pièce. Même de petites modifications de la conception de la pièce peuvent rendre l'outil inutilisable.
• Les montages volumineux ou multiples peuvent occuper beaucoup de place. Vous pouvez aussi avoir besoin de supports ou d'outils de levage spéciaux pour les déplacer ou les stocker.
• Avec le temps, certaines parties du gabarit ou du montage peuvent s'user ou se désaligner. Vous devrez les contrôler, les nettoyer et les réparer souvent pour garantir la précision.
• Si le gabarit ou le montage est mal conçu, il peut vous ralentir ou provoquer des erreurs. Il faut quelqu'un ayant les compétences adéquates pour le réaliser correctement.
• L'installation et l'alignement correct de l'ensemble peuvent prendre du temps. Ce temps de montage peut poser problème si vous changez souvent de pièces ou travaillez en petites séries.
• Fabriquer un gabarit ou un montage sur mesure n'est pas bon marché. Cela ne vaut la peine d'investir que si vous prévoyez de l'utiliser pour de nombreuses pièces sur une longue période.

Composants des gabarits et montages d'usinage

Bien que les gabarits et montages d'usinage soient fabriqués sur mesure pour des tâches spécifiques, la plupart sont construits à partir des mêmes pièces de base. Voici ce que vous trouverez généralement :

Corps de base : C'est le support principal, comme une plaque plane ou un châssis, qui maintient l'ensemble.

Éléments de localisation : Ils aident à placer la pièce au bon endroit. Il peut s'agir de goupilles, de patins, de blocs en V pour les pièces rondes ou de formes sur mesure.

Dispositifs de bridage : Une fois la pièce en place, les brides la maintiennent immobile. Certaines utilisent des vis, des molettes, des cames ou même de la pression pneumatique.

Guides d'outil (douilles) : Seuls les gabarits en possèdent. Ils guident votre foret ou votre outil pour qu'il atteigne le bon endroit.

Fixations et positionnement : Il s'agit de boulons et d'autres pièces qui fixent le gabarit ou le montage à la machine et vous aident à l'aligner.

Supports supplémentaires et dispositifs de sécurité : Ils comprennent des vis de réglage pour les zones fragiles, des patins pour protéger la pièce, des ressorts pour un retrait facile, des trous d'évacuation des copeaux et parfois des règles pour maintenir l'alignement.

Systèmes de montage pour gabarits et montages

Avant qu'un gabarit ou un montage puisse remplir sa fonction, vous devez le fixer solidement et l'aligner correctement sur votre machine. C'est là que les systèmes de montage et de positionnement interviennent.

Tables à rainures en T et écrous : De nombreuses machines disposent de rainures en T. Vous pouvez utiliser des écrous et des boulons à rainure en T pour monter des gabarits ou des étaux n'importe où le long de la rainure. C'est solide et flexible, mais il est difficile de replacer les éléments exactement au même endroit.

Plateaux à trous taraudés (outillage) : Ces plateaux comportent une grille de trous et des emplacements pour goupilles. Ils vous permettent de monter les montages au même endroit à chaque fois, idéal pour les changements rapides ou les travaux répétitifs.

Goupilles et douilles de positionnement : Utilisez-les pour un positionnement précis. Les goupilles aident à placer le montage et les douilles le guident de manière sûre. Elles sont souvent utilisées dans les systèmes à changement rapide.

Systèmes modulaires : Ils comprennent une plaque de base, des trous, des brides, des goupilles et des blocs. Vous pouvez combiner les pièces selon différents travaux sans fabriquer un nouveau montage à chaque fois.

Outils d'alignement :Pour une grande précision, vous pouvez utiliser des comparateurs à cadran, des palpeurs de bord ou des billes de référence pour aligner les éléments manuellement. Certaines configurations utilisent des plateaux standard pour garantir que les pièces sont toujours placées de la même manière pour le contrôle.

Conception de gabarits et de montages

Vous pouvez acheter des gabarits et des montages prêts à l'emploi, mais si votre travail présente des besoins particuliers, il est souvent préférable de concevoir les vôtres. Dans ce cas, voici quelques points importants à prendre en compte :

Orientation : Assurez-vous qu'il n'existe qu'une seule façon correcte de placer la pièce dans le gabarit ou le montage. Cela permet d'éviter les erreurs et de rester simple.

Polyvalence :Concevez-le pour remplir plusieurs fonctions, comme maintenir une pièce à la fois pour le perçage et le fraisage, afin de gagner du temps et de l'énergie. Mais ne vous inquiétez pas si ce n'est pas toujours possible.

Matériau : Utilisez des matériaux solides et durables pour que votre gabarit ou montage dure longtemps, surtout si vous l'utilisez fréquemment.

Manipulation : Concevez-le pour pouvoir le tenir et le déplacer facilement, même d'une seule main. Cela accélère votre travail et réduit la fatigue.

Contraintes : Votre montage doit maintenir la pièce fermement, mais ne la serrez pas trop. S'il est surcontraint, la pièce risque de se déformer ou de se décaler. Trouvez le bon équilibre entre fermeté et souplesse.

Analyse des efforts : Déterminez l'effort que le gabarit ou le montage devra supporter pendant son utilisation. Assurez-vous qu'il est suffisamment résistant pour absorber cette pression sans se casser ni bouger.

Tolérances : Il arrive que la pièce sur laquelle vous travaillez ne soit pas encore parfaitement formée. Votre gabarit ou montage doit tout de même pouvoir la maintenir correctement, même si elle est légèrement décalée. Une certaine souplesse dans votre conception peut y contribuer.

Applications des gabarits et des montages

Voici quelques utilisations courantes des gabarits et des montages :

Travail des métaux et usinage

Lorsque vous percez, alésez, taraudez, fraisez ou rectifiez, l'utilisation d'un montage vous aide à maintenir la pièce stable et à obtenir des résultats précis.

Soudage et fabrication

Si vous soudez ou brassez, un gabarit de soudage vous aide à maintenir les pièces métalliques dans la bonne position avant de les assembler.

Travaux d'assemblage

Lorsque vous assemblez des pièces à l'aide de vis, de colle ou de rivets, un montage d'assemblage maintient le tout dans la bonne position, comme une troisième main pour vous aider.

Contrôle et vérification de la qualité

Sur une ligne de production, vous pouvez utiliser un montage de contrôle pour vérifier si une pièce s'adapte correctement. Vous placez la pièce dans le montage et utilisez des jauges d'épaisseur ou des contrôles visuels pour confirmer qu'elle touche tous les points requis. Si ce n'est pas le cas, elle est hors tolérance.

Industrie automobile

Les constructeurs automobiles utilisent des gabarits et des montages tout au long du processus, de la fabrication des petites pièces à l'assemblage du véhicule complet.

Industrie aérospatiale

Lors de la construction d'avions, de grands gabarits aident à maintenir l'alignement des grandes pièces comme les ailes et le fuselage pendant l'assemblage.

Fabrication électronique

Lors de la fabrication de cartes de circuits imprimés, les gabarits de brasage maintiennent l'ensemble en place pendant que la machine applique la pâte à braser ou la chaleur, afin que les cartes ne bougent pas et ne se déforment pas.

Fabrication de dispositifs médicaux

Les gabarits vous aident à percer des trous ou à façonner des formes sur des implants, comme des prothèses de hanche ou des plaques osseuses, pour qu'ils s'adaptent parfaitement au corps.

Conclusion

Les gabarits et les montages rendent votre travail plus rapide, plus simple et plus précis. Les gabarits guident vos outils, tandis que les montages maintiennent vos pièces en place. Vous utiliserez davantage les gabarits avec des outils à main et les montages avec des machines. Les deux sont essentiels lorsque vous devez fabriquer la même pièce à répétition sans erreur.
