What does Invar machinability mean?

It means matching tool geometry, feed rate and chip breaking to Invar's tendencies rather than pushing for speed. Invar work-hardens quickly and forms long, gummy chips, so it needs the same care as high-nickel stainless grades.

Is Invar machining more expensive than stainless steel?

Generally, yes. Invar's faster work-hardening rate means slower feeds, more tool wear and more frequent tool changes than an equivalent 316 stainless part. That shows up in cycle time and machining cost, even though raw material pricing is comparable.

Serviços de usinagem de Invar

A DEK realiza usinagem de Invar para peças que não toleram deriva térmica, mantendo ±0.005 mm em ligas com um CTE de cerca de 1,2 ppm/°C entre 20 e 100 °C. A certificação do material e a documentação completa de rastreabilidade acompanham cada encomenda.

Solicitar orçamento Ver todos os metais

±0.005mm
Capacidade de tolerância
3 dias
Prazo de prototipagem
~1000mm
Tamanho máximo da peça

Certificado ISO 9001:2015 Certificado AS9100D e ISO 13485

Porque a usinagem de Invar é adequada a peças de baixo CTE

O Invar é uma liga ferro-níquel de baixa expansão, tipicamente cerca de 1,2 ppm/°C entre 20 e 100 °C. A DEK usina Invar 36 e outro stock da família Invar, de barra a chapa, em peças usinadas até cerca de 1000 mm de lado.

Processamos o Invar com o mesmo conjunto de processos utilizado nas nossas outras ligas de alto teor de níquel: fresamento de 3, 4 e 5 eixos, torneamento CNC e torneamento tipo suíço, eletroerosão a fio e por penetração, e retificação de precisão. O resultado são peças CNC em Invar para suportes óticos, fixações para semicondutores e ferramentas de medição que mantêm o alinhamento quando a temperatura varia.

Mais de 20 anos de usinagem de precisão
Mais de 1,2 M de peças produzidas por ano
Taxa de entrega dentro do prazo superior a 98,6%
Certificada ISO 9001, ISO 13485 e AS9100D

Graus de Invar que usinamos

O Invar 36 é o grau que a DEK processa com mais frequência; outro stock de baixa expansão da família Invar é usinado a pedido, em barra ou chapa.

Invar 36
UNS K93600, ~36% de níquel
Cerca de 36% de níquel com o restante em ferro. As velocidades, os avanços e as tolerâncias estão indicados na Invar 36 página.
Ligas da família Invar
Stock de baixa expansão a pedido
Outras ligas de baixa expansão da família Invar são usinadas a pedido quando um desenho exige um grau ou forma específicos.
Kovar
Melhor selagem vidro-metal
O Kovar troca parte da baixa expansão do Invar pela selagem vidro-metal em terminais eletrónicos. Ver usinagem de Kovar.

Black metal bracket with matte finish and mounting holes

±0.005mm
CNC geral e crítico para ajuste
±0.003mm
Micropeças com menos de 10 mm
±0.01mm
Controlo de perfil em 5 eixos
Ra 0.4μm
Furos e faces retificados

Usinagem de precisão de Invar na DEK

Cada processo decorre sob os mesmos pontos de controlo IQC, IPQC, FAI e OQC que a DEK aplica a todos os materiais que usina.

1

Fresamento de 3, 4 e 5 eixos

Produz suportes, braçadeiras e caixas óticas com contornos, com controlo de perfil de ±0.01 mm em geometria complexa através de usinagem de 5 eixos.
2

Torneamento CNC e tipo suíço

Produz veios, casquilhos e componentes de fixação de pequeno diâmetro, recorrendo ao torneamento tipo suíço para uma consistência diametral rigorosa.
3

Eletroerosão a fio e por penetração

Eletroerosão a fio e por penetração corta secções endurecidas ou encruadas que resistem ao ferramental convencional.
4

Retificação de precisão

Aperfeiçoa furos críticos para ajuste e faces de assentamento planas até Ra 0.4 μm ou mais fino através de retificação cilíndrica.

O que torna a usinagem de Invar diferente

O Invar encrua rapidamente; uma única passagem com vidrado pode colocar uma peça fora de tolerância. Os nossos engenheiros controlam estes quatro fatores.

1

Encruamento rápido

O Invar endurece rapidamente sob a ferramenta. Uma passagem com vidrado pode colocar uma peça fora de tolerância, anulando o propósito de especificar uma liga de baixo CTE.
2

Ferramental afiado com ângulo de ataque positivo

Ferramentas afiadas com ângulo de ataque positivo cortam de forma limpa em vez de roçar, impedindo que a liga endureça até formar uma superfície vidrada a meio do corte.
3

Quebra de apara e taxas de avanço

O Invar forma aparas longas e pastosas. Quebra-aparas ativos e taxas de avanço constantes são mais importantes do que a velocidade, o mesmo cuidado necessário para os graus de aço inoxidável de alto teor de níquel.
4

Inspeção em todas as fases

Os pontos de controlo IQC, IPQC, FAI e OQC são aplicados em cada encomenda, com o suporte do nosso sistema de qualidade ISO 9001, ISO 13485 e AS9100D.

Graus de liga de Invar que usinamos

O Invar 36 (UNS K93600) é o grau que processamos com mais frequência. Abra a sua página para consultar velocidades de corte, avanços e tolerâncias dimensionais, ou solicite outro stock da família Invar.

Invar 36

Liga de ferro-níquel com 36% de níquel

A usinagem de Invar 36 é solicitada quando uma peça não pode sofrer deformação com a variação de temperatura: o FeNi36 expande cerca de 1,2 µm/m·°C entre 20 e 100 °C. A DEK realiza fresamento, torneamento, eletroerosão e retificação com tolerância de ±0.005 mm a pedido, com ciclos de tratamento térmico que mantêm as dimensões estáveis.

Baixo CTE Bancadas óticas Ferramentas de layup

Ver preço

Quando escolher Invar vs Kovar ou aço inoxidável 316

Como o Invar se compara ao Kovar em trabalhos de vedação e ao aço inoxidável 316 em custo de usinagem.

Critério	Este materialInvar	Kovar	Aço inoxidável 316
Escolha-o para	Ausência de deriva térmica	Vedação vidro-metal	–
Expansão térmica	~1,2 ppm/°C	Superior ao Invar	–
Encruamento	Rápido	–	Mais lento que o Invar
Custo de usinagem	Superior	–	Inferior
Preço da matéria-prima	Comparável ao 316	–	Comparável

Fabricação de peças em Invar por setor

O Invar é especificado sempre que uma peça precisa manter o alinhamento ou a calibração com a variação da temperatura ambiente.

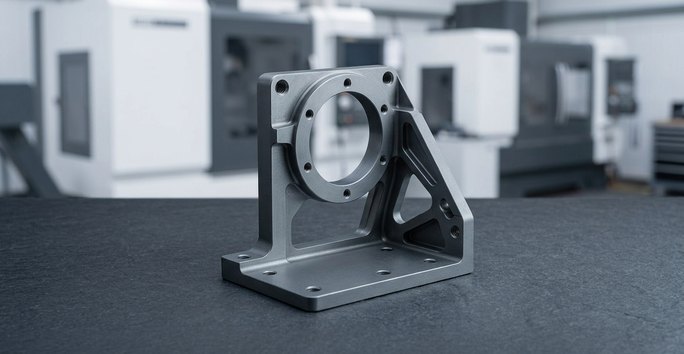

Aeroespacial

Suportes estruturais e suportes de instrumentos não críticos para voo que mantêm o alinhamento ao longo das variações de temperatura da cabine.

Suportes estruturais Suportes de instrumentos

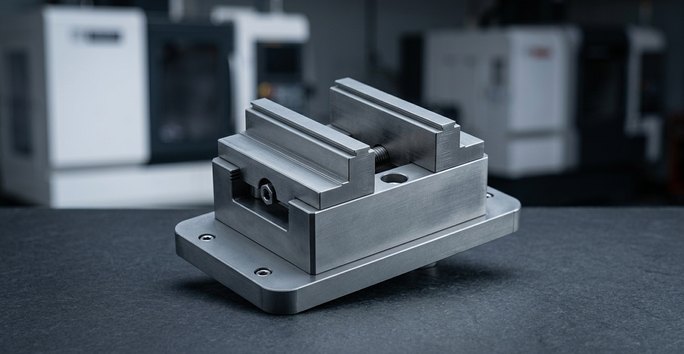

Equipamentos para semicondutores

Fixações para manuseamento de wafers e ferramentas de calibração que não podem sofrer deriva com o calor ambiente durante o processamento.

Fixações para wafers Ferramentas de calibração

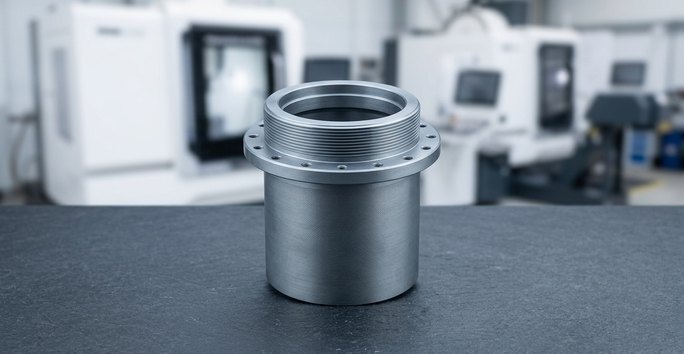

Ótica e metrologia

Barris de lentes, suportes de espelhos e corpos de calibres que acompanham as taxas de expansão do vidro ou da cerâmica.

Barris de lentes Suportes de espelhos Corpos de calibres

Opções de usinagem CNC + retificação para Invar

As características de Invar críticas para o ajuste são usinadas e depois retificadas para Ra 0.4 μm ou mais fino em furos e faces de assentamento planas.

Acabamentos retificados

Retificação de precisão
Retificação cilíndrica
Faces de assentamento planas

Precisa de outro acabamento em Invar? Fale com os nossos engenheiros

FAQ sobre usinagem de Invar

Perguntas frequentes de engenheiros que especificam peças em Invar de baixo CTE.

O que significa usinabilidade do Invar?

Significa adaptar a geometria da ferramenta, o avanço e a quebra de cavaco às tendências do Invar, em vez de forçar a velocidade. O Invar encrua rapidamente e forma cavacos longos e pastosos, pelo que exige o mesmo cuidado que os aços inoxidáveis de alto teor de níquel.

A usinagem de Invar é mais cara do que a do aço inoxidável?

Em geral, sim. A taxa de encruamento mais rápida do Invar implica avanços mais lentos, maior desgaste das ferramentas e trocas de ferramenta mais frequentes do que numa peça equivalente em aço inoxidável 316. Isso reflete-se no tempo de ciclo e no custo de usinagem, embora o preço da matéria-prima seja comparável.
