What is AS9100D certified CNC machining?

It means the supplier's quality management system is certified to AS9100 Revision D, the aerospace standard that adds first article inspection, configuration control, counterfeit-part prevention and supplier control to ISO 9001. DEK's certificate is issued by TÜV and applies to any customer who wants that level of documentation.

Do you provide a first article inspection report?

Yes. An FAI report in AS9102 style layout, with a ballooned drawing and measured values for every characteristic, is standard on AS9100D orders and available on request for any other order.

Can you supply material certification with my parts?

Yes. The mill certificate for the material lot is filed at IQC and matched to DEK's own spectrometer check. Both can be sent with the shipment, together with a certificate of conformance.

Is the quality system the same for prototypes and production runs?

Yes. Prototypes go through IQC, IPQC and final inspection just as production parts do. On production orders the FAI additionally authorizes the run and SPC records are kept on critical features.

Sistema de qualidade para usinagem CNC certificada AS9100D

A DEK oferece usinagem CNC certificada AS9100D, juntamente com ISO 9001:2015 e ISO 13485, todas as três certificadas pela TÜV e geridas por um único departamento de qualidade num único pavilhão fabril em Shenzhen.

Etapas IQC, IPQC, FAI e OQC
Verificações por CMM e espetrómetro
Rastreabilidade ao nível do lote

CMM inspecting machined aluminum housing for quality system compliance

±0,005 mm

Tolerância verificada por CMM
8

Inspetores independentes
5+

Anos por inspetor
23

Anos, Diretor de Qualidade

Porquê a DEK: um sistema, um pavilhão fabril

Cada peça, seja médica, aeroespacial ou industrial, passa pelas mesmas quatro etapas de inspeção, e cada encomenda pode ser expedida com certificados de material e relatórios de inspeção.

AS9100D, ISO 9001:2015 e ISO 13485 são certificadas pela TÜV e aplicadas num único pavilhão fabril desde 2002. A tolerância padrão é de ±0,005 mm em metal usinado, verificada em CMM, e cada lote de metal recebido é verificado num espetrómetro. FAI, certificados de material e CoC estão disponíveis em qualquer encomenda de serviço de usinagem CNC , com sem pedido mínimo.

Espetrómetro em cada lote

A composição da liga é verificada em todo o metal recebido, pelo que uma barra rotulada como 7075 ou 316L é confirmada como sendo desse grau.
CMM a ±0,005 mm

Características, posições e perfis são inspecionados em 3D numa máquina de medição por coordenadas.
Inspetores independentes

8 inspetores com mais de 5 anos de experiência em padrões de exportação respondem à qualidade, não à produção.

Estrutura de controlo de qualidade

Material recebido

Verificação IQC
Preparação da máquina

Primeira peça medida
Controlo de qualidade em processo (IPQC)

Verificações em intervalos definidos · Registos na folha de acompanhamento · SPC em produção
Primeiro artigo

FAI ao estilo AS9102
Inspeção final

Libertação OQC
Expedição com os seus documentos

Fluxo de inspeção: IQC, IPQC, FAI, OQC

O controlo de qualidade da usinagem CNC na DEK é uma sequência de etapas, cada uma com um registo. Uma peça que falhe em qualquer etapa é colocada em quarentena e registada.

IQC
Controlo de qualidade na receção

Barras e chapas são verificadas face à especificação de compra; um espetrómetro confirma a liga e o certificado da siderurgia é arquivado por lote.
IPQC
Controlo de qualidade em processo

Os operadores medem a primeira peça de cada preparação e em intervalos definidos; os gráficos SPC sinalizam desvios nas encomendas de produção.
FAI
Inspeção do primeiro artigo

Cada dimensão, nota e requisito de acabamento é medido num relatório ao estilo AS9102; em produção, autoriza o arranque da série.
OQC
Controlo de qualidade na expedição

Plano de amostragem (100% nas características críticas de lotes pequenos); acabamento, roscas, revestimento e marcação verificados, peças fotografadas.
CAPA
Ação corretiva

Uma peça não conforme é colocada em quarentena com um relatório de não conformidade; nada fora de tolerância é expedido sem a sua aprovação por escrito.

Uma equipa de QC independente

Os inspetores respondem ao departamento de qualidade, não ao supervisor de oficina cujas peças medem. O departamento controla também os parceiros de tratamento térmico e de revestimento utilizados nas etapas de acabamento superficial .

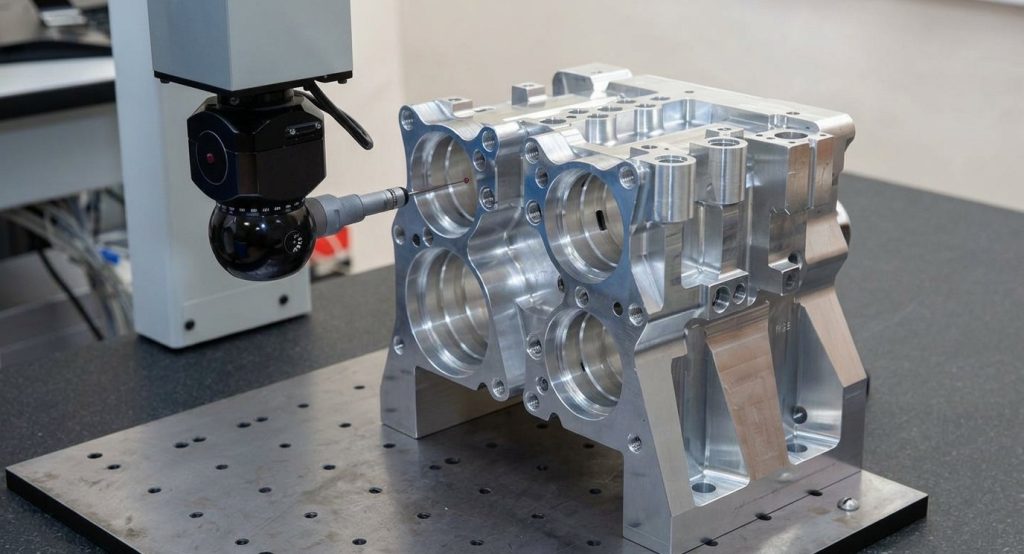

CMM probe measuring machined engine block on inspection table

O Diretor de Qualidade

Damon Chen lidera o departamento de qualidade, com 23 anos em gestão da qualidade para produção destinada à exportação.
8 inspetores experientes

Cada inspetor tem mais de 5 anos de experiência na aplicação de padrões de exportação europeus e americanos.

Conheça a equipa de gestão

Rastreabilidade e documentação

Cada encomenda recebe um número de trabalho que acompanha as peças desde a matéria-prima até à expedição, ligando o lote de material, a máquina, o operador, os registos de inspeção e o fornecedor de acabamento. Se surgir alguma questão após a entrega, a DEK consegue identificar o lote de material e todos os resultados de inspeção das peças afetadas, conforme exigido pela ISO 13485 e pela AS9100D.

Certificação de material

O certificado da siderurgia para o lote, cruzado com o resultado do espetrómetro da DEK, para qualquer dos nossos metais para usinagem CNC.
Relatório de inspeção do primeiro artigo

Layout ao estilo AS9102 com desenho com balões e valores medidos para cada característica.
Relatório de inspeção dimensional

Relatório para amostragem OQC, com os valores medidos comparados com o desenho.
Certificado de Conformidade

Declara que as peças cumprem o desenho e a ordem de compra.

CMM probe touching precision machined aluminum part surface

Certificados de tratamento térmico
Certificados de galvanoplastia
Fotografias e vídeo
Solicitado na fase de orçamento
A maioria sem custo adicional

Usinagem CNC certificada AS9100D e o que significa cada certificado

Os três certificados são emitidos pela TÜV e estão disponíveis com o orçamento. As encomendas de usinagem CNC ISO 13485 incluem, por defeito, rastreabilidade total e controlo de lote; as encomendas AS9100D incluem inspeção da primeira peça.

ISO 9001:2015
Gestão da qualidade Procedimentos documentados, rastreabilidade desde a matéria-prima até à peça expedida e ação corretiva em qualquer não conformidade. Os clientes industriais recebem o mesmo rigor sem precisarem de o pedir.
ISO 13485
Dispositivos médicos Controlo de processos baseado no risco, documentação controlada e rastreabilidade de lote para componentes de instrumentos e dispositivos.
AS9100D
Aeroespacial Acrescenta à ISO 9001 o controlo de configuração, a inspeção da primeira peça no estilo AS9102 que abrange todas as características do desenho, a prevenção de materiais contrafeitos e o controlo de fornecedores.

Onde se aplica o sistema de qualidade

As mesmas etapas de inspeção e os mesmos documentos aplicam-se a estes setores e tipos de encomenda.

Equipamento de inspeção e não conformidades

Os instrumentos por trás de cada etapa de inspeção e o que acontece a uma peça que falha uma delas.

Equipamento
Não conformidade

Equipamento de inspeção

Cada instrumento serve uma etapa do fluxo de inspeção: verificação de ligas no IQC, calibres na máquina durante o IPQC, CMM para FAI e OQC. As dimensões críticas são registadas na folha de acompanhamento da ordem.

Solicitar orçamento

Equipamento	Utilizado para
Máquina de medição por coordenadas (CMM)	Inspeção 3D de características, posições e perfis a ±0.005 mm
Espetrómetro	Verificação da composição da liga em todo o metal recebido
Calibres de tampão, pino e rosca	Verificações passa/não passa de furos, orifícios e roscas na máquina
Medidores de altura e micrómetros	Verificações lineares e de diâmetro em processo
Medidor de rugosidade superficial	Ra de superfícies retificadas, polidas e maquinadas
Durómetro	Confirmação de peças tratadas termicamente e endurecidas

Como são tratadas as não conformidades

Uma peça que falha a inspeção em qualquer etapa é colocada em quarentena e registada num relatório de não conformidade. O departamento de qualidade decide o que acontece a seguir, e nada fora de tolerância é expedido sem a sua aprovação por escrito.

É aberta uma ação corretiva para a causa raiz, e as reclamações dos clientes seguem o mesmo processo CAPA.

Solicitar orçamento

Etapa	O que acontece
Peça reprovada	Quarentena, relatório de não conformidade
Decisão	Retrabalho, sucata ou pedido de concessão documentado
Peças fora de tolerância	Expedição apenas com a sua aprovação por escrito
Causa raiz	Ação corretiva, verificada na execução seguinte
Reclamações dos clientes	O mesmo processo CAPA

Perguntas frequentes sobre o sistema de qualidade

Indique os certificados e relatórios de que necessita; são incluídos no orçamento e na folha de acompanhamento da ordem. Um engenheiro responde no prazo de 6 horas.

Solicitar orçamento

O que é a usinagem CNC certificada AS9100D?

Significa que o sistema de gestão da qualidade do fornecedor está certificado segundo a AS9100 Revisão D, a norma aeroespacial que acrescenta à ISO 9001 a inspeção da primeira peça, o controlo de configuração, a prevenção de peças contrafeitas e o controlo de fornecedores. O certificado da DEK é emitido pela TÜV e aplica-se a qualquer cliente que pretenda esse nível de documentação.

Fornecem um relatório de inspeção da primeira peça?

Sim. Um relatório FAI em formato AS9102, com o desenho com balões e os valores medidos para cada característica, é padrão nas encomendas AS9100D e está disponível a pedido para qualquer outra encomenda.

Podem fornecer certificação de material com as minhas peças?

Sim. O certificado de fábrica do lote de material é arquivado no IQC e confirmado com a verificação do nosso próprio espetrómetro. Ambos podem ser enviados com a expedição, juntamente com um certificado de conformidade.

O sistema de qualidade é o mesmo para protótipos e para séries de produção?

Sim. Os protótipos passam por IQC, IPQC e inspeção final tal como as peças de produção. Nas encomendas de produção, o FAI autoriza adicionalmente a série e são mantidos registos SPC nas características críticas.

Pronto para escalar o seu projeto?

Comece com um processo estável e qualidade controlada. Vamos discutir o seu projeto.

Solicitar orçamento
