Lavorazione CNC dell'acciaio inossidabile 316
Noto anche come UNS S31600 · DIN 1.4401La lavorazione CNC dell'acciaio inossidabile 316 presso DEK comprende componenti in 316, 316L e 316LVM in una lega austenitica cromo-nichel-molibdeno che resiste alla corrosione per vaiolatura da cloruri meglio del 304. Controlliamo l'incrudimento con utensili in metallo duro affilati, avanzamenti controllati e refrigerante costante, con ispezione CMM completa dietro ogni lotto.
-
480–600 MPaResistenza alla trazione
-
170–230 MPaCarico di snervamento
-
38–55%Allungamento
-
≤217 HBDurezza allo stato ricotto
Capacità e tolleranze di lavorazione del 316
Lavorazione di UNS S31600 presso DEK: tolleranze, finitura, dimensioni dei pezzi e tempi di consegna su fresatura a 3/4/5 assi, tornitura, elettroerosione e rettifica.
-
Tolleranza standard
±0.025 mmCNC standard
-
Tolleranza di precisione
±0.005 mmsu richiesta
-
Profilo a 5 assi
±0.01 mmgeometria complessa
-
Micro-feature
±0.003 mmfeature inferiori a 10 mm
-
Finitura superficiale
Ra 0.8–3.2 μmcome lavorato
-
Ingombro massimo del pezzo
~1000 mmfino a
-
Tempi di consegna prototipo
3 giornisenza quantità minima
-
Spedizione
1 giornofino a
Proprietà e designazioni dell'acciaio inossidabile 316
Dati tipici delle proprietà del 316 (UNS S31600, DIN 1.4401), il grado austenitico scelto per impieghi ricchi di cloruri.
- Resistenza alla trazione 480–600 MPa
- Carico di snervamento 170–230 MPa
- Allungamento a rottura 38–55%
- Durezza ≤217 HB (ricotto)
- Lavorabilità ~36% del B1112
- Cr 16–18%
- Ni 10–14%
- Mo 2–3%
- C ≤0.08%
- UNS S31600
- DIN 1.4401
- Resistenza alla corrosione Eccellente (cloruri)
- Temperatura massima di esercizio 750–925 °C
- Forme a magazzino Barra, piastra, lamiera
- Ingombro massimo del pezzo Fino a ~1000 mm
Perché il 316 è più difficile da lavorare del 304
Come si comporta il 316 al mandrino: incrudimento, forze di taglio, usura dell'utensile e l'allestimento che mantiene i pezzi entro tolleranza.
La tenacità del 316 è un vantaggio in esercizio e uno svantaggio al mandrino. Si incrudisce rapidamente sotto un utensile poco affilato o esitante, aumentando le forze di taglio e l'usura dell'utensile, con un rischio concreto di formazione di bave sulla linea di profondità di taglio se i parametri si discostano.

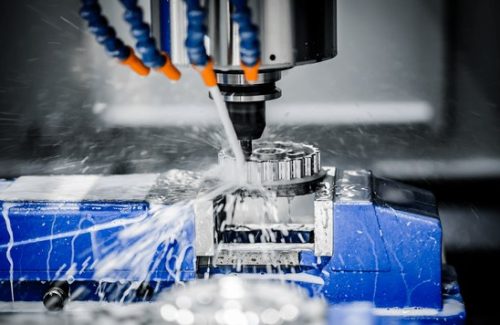

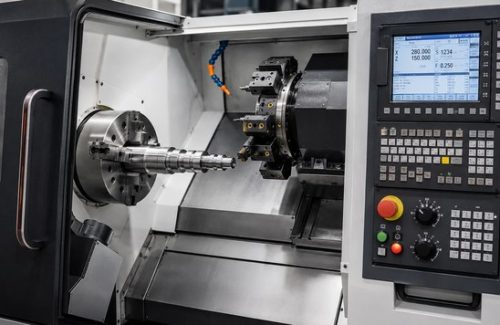

La lavorazione del 316L e del 316 richiede un allestimento diverso dal 304. Le eseguiamo su fresatura CNC e tornitura CNC centri, con tornitura a fantina mobile per piccoli pezzi a parete sottile.
- Utensili in metallo duro affilati per anticipare l'incrudimento
- Avanzamenti controllati affinché l'utensile non esiti mai nel taglio
- Erogazione costante di refrigerante per limitare il calore e l'usura dell'utensile
- Lavorazione per elettroerosione e la rettifica di precisione completano la gamma di processi
-
Lavorabilità
~36%dell'acciaio ad alta lavorabilità B1112
-
Durezza
≤217 HBstato ricotto
-
Resistenza alla trazione
480–600 MPaaumenta le forze di taglio
-
Allungamento a rottura
38–55%tenacità nel taglio
-
Tolleranza standard
±0.025 mm±0.005 mm su richiesta

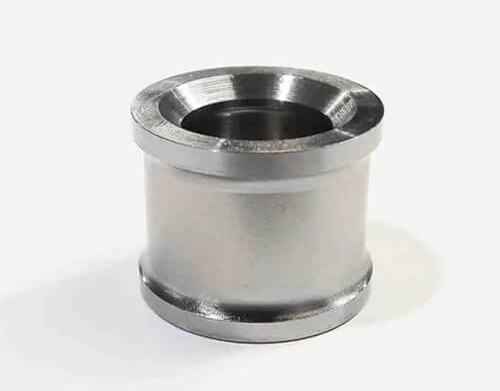

Tipici componenti in acciaio inossidabile 316 lavorati
La resistenza alla corrosione e la biocompatibilità rendono il 316 la scelta predefinita per componenti medicali, di fissaggio, per scambio termico e a contatto con alimenti.
-
Componenti per dispositivi mediciLavorazione del 316LVM per componenti medicali impiantabili e altri componenti critici, dove conta la micro-purezza ottenuta per fusione sotto vuoto. -

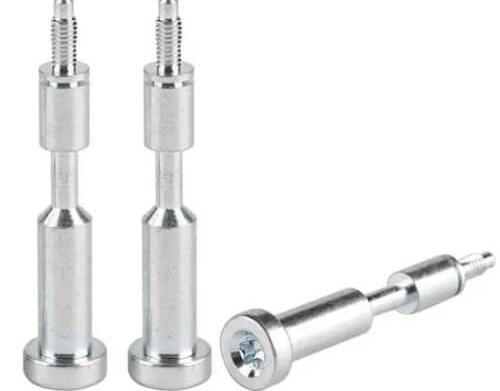

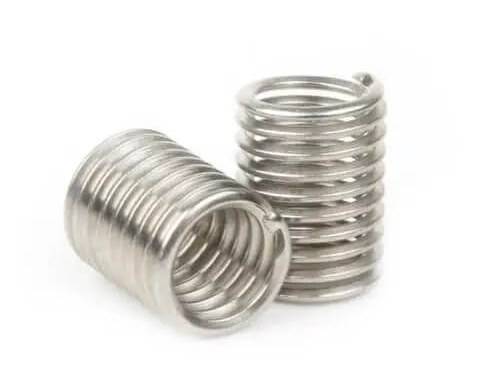

Elementi di fissaggioElementi di fissaggio resistenti alla corrosione lavorati in 316 per esposizione ai cloruri, dove la resistenza alla vaiolatura supera quella del 304. -
Scambiatori di caloreComponenti per scambiatori di calore destinati ad ambienti ricchi di cloruri, che sfruttano la resistenza del 316 alla vaiolatura e alla corrosione interstiziale. -
Attrezzature a contatto con alimentiComponenti per attrezzature a contatto con alimenti che si affidano alla resistenza alla corrosione del 316 e a una superficie elettrolucidata e facilmente pulibile.
316 vs 304 e altre leghe inossidabili
Scegliete il 316 quando il rischio è la vaiolatura da cloruri; il 304 costa meno e si lavora più facilmente. La 304 vs 316 guida illustra dove ciascuno è la scelta vincente.
| Criterio | Questa lega316 | 304 | 17-4 PH | 303 | 416 |
|---|---|---|---|---|---|
| Vaiolatura da cloruri | Eccellente | Inferiore | – | Inferiore | Inferiore |
| Lavorabilità | ~36% B1112 | Più facile | – | Più veloce | Veloce |
| Costo | Superiore | Inferiore | – | Inferiore | – |
| Resistenza | 480–600 MPa | – | Superiore | – | – |
| Saldabilità | Tramite 316L | – | Ridotta | – | – |
| Aggiunta chiave | Mo | – | PH | Zolfo | – |
| Ruolo tipico | Cloruri | Generale | Resistenza | Tagli veloci | Fantina mobile |
Opzioni di finitura per parti in acciaio inossidabile 316
Ogni parte in 316 viene fornita con lavorazione CNC più una finitura adeguata al suo impiego, dal grezzo di lavorazione all'elettrolucidatura.
-
Grezzo di lavorazione DisponibileLavorazione CNC senza finitura aggiuntiva: Ra 0,8–3,2 μm a seconda del processo, l'opzione più economica per parti in 316 interne o funzionali.
-
Sabbiatura a sfere DisponibileLavorazione CNC più sabbiatura a sfere per una texture opaca uniforme e non direzionale che nasconde i segni dell'utensile sulle superfici in 316 a vista.
-
Passivazione (ASTM A967) DisponibileLavorazione CNC più passivazione secondo ASTM A967: rimuove il ferro libero lasciato dal taglio e ripristina lo strato passivo di ossido di cromo.
-
Elettrolucidatura DisponibileLavorazione CNC più elettrolucidatura per levigare e lucidare la superficie e migliorare la pulibilità su parti medicali e a contatto con alimenti.

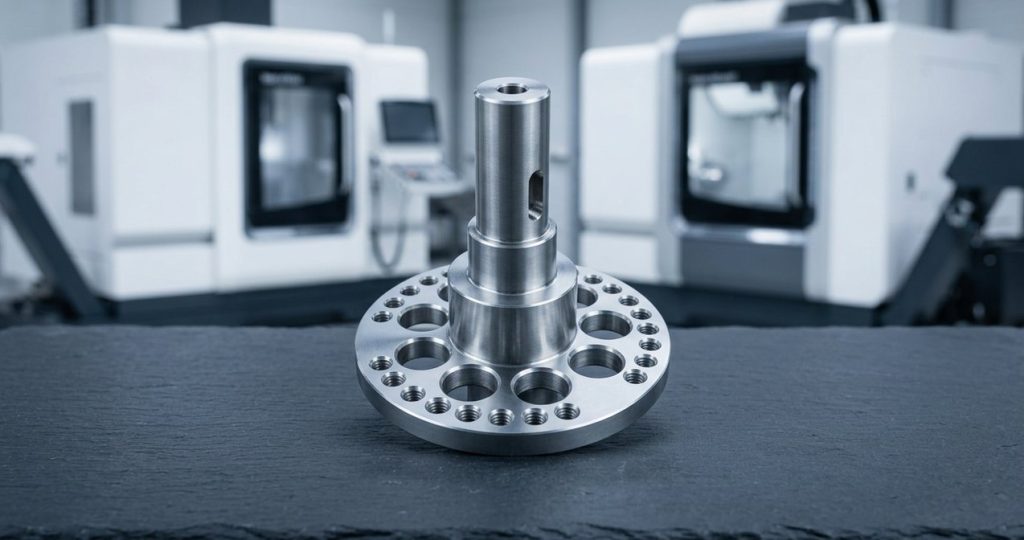

Richiedi un preventivo per la lavorazione dell'acciaio inossidabile 316
Inviate un disegno o un file STEP per parti in 316, 316L o 316LVM per un preventivo verificato da un ingegnere. Senza quantità minima, tempi di consegna dei prototipi in 3 giorni, spedizione in appena 1 giorno.
Perché scegliere DEK per parti in acciaio inossidabile 316
DEK lavora 316, 316L e 316LVM dal prototipo alla produzione secondo ISO 9001, ISO 13485 e AS9100D, con ispezione in ogni fase e un setup studiato per l'incrudimento.
La lavorazione CNC di DIN 1.4401 presso DEK si avvale di fresatura a 3/4/5 assi, tornitura, tornitura a fantina mobile, elettroerosione e rettifica, con ispezione CMM completa dietro ogni lotto. Il 316LVM è un materiale validato nella nostra gamma di processi per metalli duri insieme a Ti-6Al-4V, Inconel 718 e 17-4PH.
Ogni lavoro supera i checkpoint IQC, IPQC, FAI, OQC e SPC secondo la certificazione ISO 9001, ISO 13485 e AS9100D e la lavorazione a 5 assi delle geometrie complesse mantiene un controllo del profilo di ±0.01 mm.
Scegliete il 316 quando la modalità di cedimento è la vaiolatura da cloruri o la corrosione interstiziale; il molibdeno aggiunto è ciò che lo distingue dal 304, a scapito della lavorabilità. Se le esigenze di corrosione sono inferiori, il 304 o il 303 si lavorano più velocemente e costano meno.
- 316L: tenore di carbonio inferiore per una migliore saldabilità e una ridotta sensibilizzazione
- 316LVM: fuso sottovuoto per un'elevata micro-pulizia, specificato per parti medicali impiantabili
-

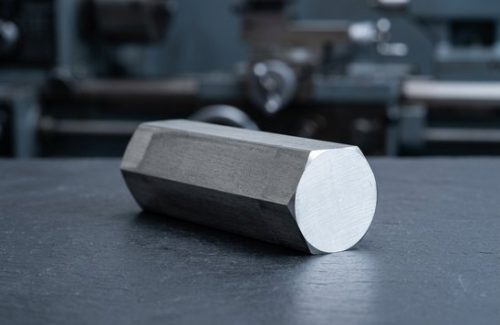

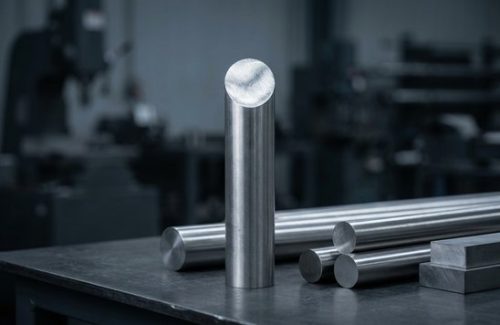

Materiale grezzo
Lavorato CNC

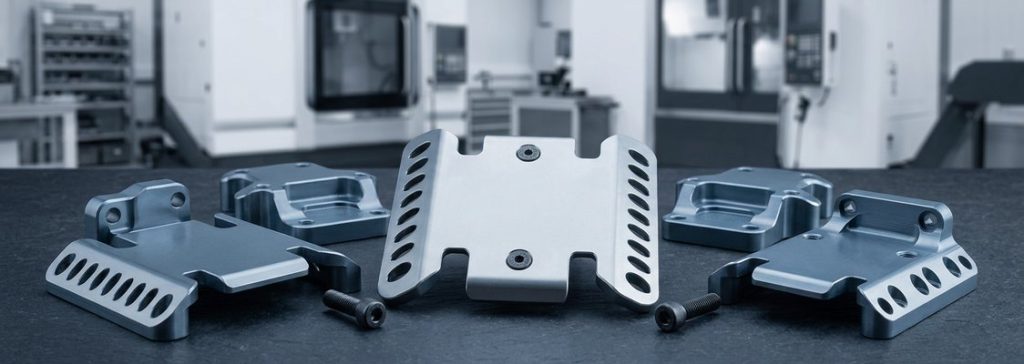

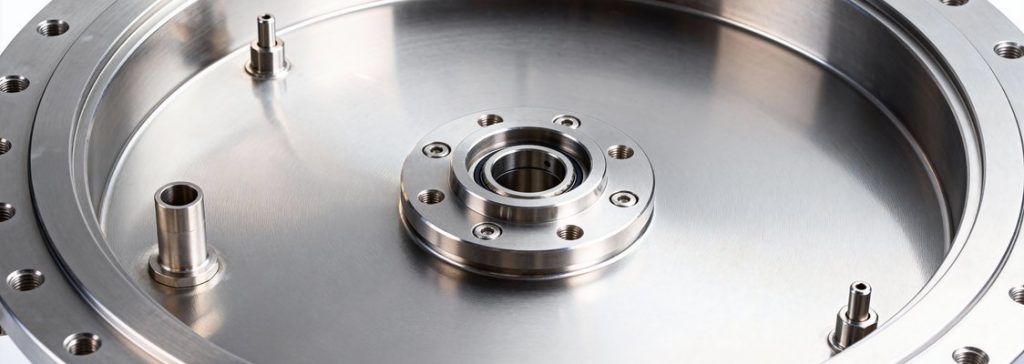

Parti finite
-
Materiale grezzo
Lavorato CNC
Parti finite
FAQ sulla lavorazione dell'acciaio inossidabile 316
Domande frequenti degli ingegneri che acquistano parti in 316 lavorate.
