L'usinage CNC dans l'industrie des capteurs

Un capteur est un outil qui détecte et mesure les éléments de son environnement, en convertissant les données en signaux ou en informations. L'usinage CNC garantit une fabrication d'une très grande précision.

L'usinage CNC contribue à la fabrication de capteurs destinés à la collecte de données essentielles, de la fabrication intelligente à l'automatisation. Leurs mesures exactes assurent le bon fonctionnement d'éléments tels que les encodeurs et les détecteurs. Il permet de produire des pièces rapidement avec moins de rebut, ce qui économise argent et efforts.

Les fabricants peuvent personnaliser la production de capteurs selon des exigences spécifiques grâce à des outils de coupe et des logiciels avancés.

Avantages de l'usinage CNC dans l'industrie des capteurs

Haute précision et exactitude

L'usinage CNC offre une exactitude exceptionnelle et des tolérances serrées, garantissant que les composants de capteurs sont fabriqués avec des dimensions et une géométrie précises.

Géométries complexes

Les machines CNC peuvent créer des formes complexes et détaillées, permettant la production de composants de capteurs aux conceptions et caractéristiques uniques.

Régularité et répétabilité

L'usinage CNC garantit une qualité constante sur l'ensemble des lots de composants de capteurs, réduisant les variations et maintenant la constance des performances.

Large gamme de matériaux

Les machines CNC peuvent usiner divers matériaux, offrant une flexibilité dans le choix des matériaux pour répondre aux exigences spécifiques des capteurs.

Personnalisation

L'usinage CNC permet la production de composants de capteurs personnalisés adaptés à des applications spécifiques, y compris des formes, tailles et caractéristiques uniques.

Prototypage efficace

L'usinage CNC se prête au prototypage rapide, permettant de tester et d'affiner rapidement les conceptions de capteurs avant la production à grande échelle.

Délais courts

L'usinage CNC offre des délais relativement courts par rapport aux méthodes de fabrication traditionnelles, réduisant le délai de mise sur le marché des produits à capteurs.

Réduction des rebuts

L'usinage CNC génère un minimum de rebut grâce à son processus d'enlèvement de matière précis, contribuant à des économies de coûts et à la durabilité environnementale.

Usinage multiaxes

De nombreuses machines CNC offrent des capacités multiaxes, permettant d'usiner des composants de capteurs complexes en une seule prise de pièce, améliorant l'efficacité et la précision.

Regroupement des opérations

L'usinage CNC peut réaliser plusieurs opérations telles que le fraisage, le perçage et le taraudage en une seule prise de pièce, rationalisant la fabrication.

Évolutivité du prototypage à la production

L'usinage CNC permet une transition fluide du prototypage à la production à grande échelle, garantissant la constance de la qualité et de la conception.

Intégration aux logiciels CAD/CAM

L'usinage CNC s'intègre facilement aux logiciels de conception assistée par ordinateur (CAD) et de fabrication assistée par ordinateur (CAM) pour une production précise des composants.

Contrôle qualité et inspection

L'usinage CNC permet d'intégrer des systèmes automatisés d'inspection et de mesure, garantissant des composants de capteurs de haute qualité.

Réduction de la main-d'œuvre manuelle

L'usinage CNC automatise une grande partie du processus de fabrication, réduisant la dépendance à la main-d'œuvre manuelle et limitant les erreurs humaines.

Rentable pour les pièces complexes

L'usinage CNC est rentable pour produire des composants de capteurs complexes qui seraient difficiles ou longs à fabriquer avec des méthodes traditionnelles.

Inconvénients de l'usinage CNC dans l'industrie des capteurs

Coûts d'investissement initiaux

La mise en place d'opérations d'usinage CNC nécessite un investissement important en machines, en outillage et en logiciels, ce qui peut constituer un obstacle pour les petits fabricants de capteurs.

Configuration et programmation complexes

La configuration des machines CNC pour des composants de capteurs spécifiques implique l'alignement de la pièce, la programmation des trajectoires d'outils et le paramétrage.

Cela peut prendre du temps, en particulier pour les conceptions de capteurs complexes, qui peuvent nécessiter des opérateurs ou des programmeurs qualifiés.

Usure des outils et maintenance

Les outils de coupe utilisés en usinage CNC s'usent avec le temps et nécessitent une maintenance régulière, ce qui entraîne des temps d'arrêt et des coûts de remplacement.

Flexibilité limitée pour les petites séries

Les temps et coûts de réglage liés à l'usinage CNC peuvent dépasser les bénéfices pour de très petites séries ou des composants de capteurs produits à l'unité.

Contraintes de taille et de poids

L'usinage CNC convient mieux aux pièces de petite à moyenne taille ; les composants de capteurs extrêmement grands ou lourds peuvent être difficiles à produire.

Manque de liberté de conception

La nature soustractive de l'usinage CNC peut limiter les options de conception par rapport aux méthodes de fabrication additive comme l'impression 3D.

Consommation d'énergie

Les machines CNC consomment de l'énergie, et le processus de fabrication peut contribuer à l'empreinte énergétique globale de la production de capteurs.

Besoin de main-d'œuvre qualifiée

L'exploitation efficace des machines CNC nécessite des opérateurs qualifiés capables de résoudre les problèmes et d'optimiser les processus d'usinage.

Contraintes matérielles pour les capteurs sensibles à la chaleur

Certains processus d'usinage CNC impliquent des températures élevées, ce qui pourrait affecter les capteurs ou matériaux sensibles à la chaleur.

Étapes du processus d'usinage CNC

Conception et modélisation CAD

Créez une conception détaillée de la pièce à l'aide d'un logiciel de conception assistée par ordinateur (CAD). Spécifiez les dimensions, les géométries, les tolérances et toute autre information pertinente.

Sélection des matériaux

Choisissez le matériau approprié pour la pièce en fonction de ses propriétés, de son application et des exigences d'usinage.

Programmation CAM

Convertissez le modèle CAD en instructions lisibles par la machine à l'aide d'un logiciel de fabrication assistée par ordinateur (CAM). Générez les trajectoires d'outils, les stratégies de coupe et les séquences d'usinage.

Mise en place de la pièce

Fixez la matière première (pièce) sur le dispositif de maintien de la machine CNC (par exemple, étau, montage, mandrin). Assurez un alignement et une orientation corrects selon le programme d'usinage.

Sélection et chargement des outils

Sélectionnez les outils de coupe pour chaque opération d'usinage (fraises en bout, forets, etc.). Chargez les outils choisis dans les porte-outils ou les changeurs d'outils de la machine.

Réglage de la machine

Configurez les paramètres de la machine CNC, notamment les vitesses d'avance, la vitesse de broche, le liquide de refroidissement et d'autres réglages. Initialisez ou référencez les axes de la machine pour établir le point de départ.

Mesure de la pièce

Utilisez des instruments de mesure de précision ou des systèmes de palpage pour vérifier les dimensions initiales et l'alignement de la pièce.

Usinage d'ébauche (facultatif)

Si nécessaire, réalisez des opérations d'ébauche pour enlever rapidement et efficacement l'excédent de matière. Cette étape peut réduire les temps de cycle des opérations de finition ultérieures.

Opérations de finition

Exécutez des opérations d'usinage précises selon le programme CAM, telles que le contournage, le perçage, le fraisage et le filetage. Plusieurs outils peuvent être utilisés pour réaliser différentes caractéristiques et finitions de surface.

Contrôle en cours de processus

Mesurez périodiquement les dimensions critiques pendant l'usinage pour garantir la précision et effectuer les ajustements nécessaires.

Application du liquide de refroidissement

Appliquez du liquide de refroidissement ou de coupe pour lubrifier l'outil de coupe, refroidir la pièce et faciliter l'évacuation des copeaux.

Changements d'outils (si nécessaire)

Au fur et à mesure de l'avancement du programme d'usinage, la machine CNC peut changer automatiquement d'outil selon les trajectoires définies dans le programme CAM.

Passe finale et usinage de précision

Réalisez les passes finales pour obtenir des tolérances serrées, des finitions de surface lisses et des géométries précises.

Ébavurage et nettoyage

Éliminez les bavures, les arêtes vives et les résidus d'usinage des surfaces de la pièce à l'aide d'outils ou de procédés tels que le tonnelage ou l'ébavurage manuel.

Inspection finale

Inspectez minutieusement la pièce finie à l'aide d'instruments de mesure tels que des micromètres, des pieds à coulisse ou des machines à mesurer tridimensionnelles.

Contrôle qualité

Assurez-vous que la pièce respecte toutes les exigences et tolérances spécifiées avant de l'approuver pour un traitement ou un assemblage ultérieur.

Matériaux couramment utilisés pour les composants de capteurs

Métaux

• Aluminium : léger, résistant à la corrosion et conducteur. Utilisé dans divers boîtiers et enceintes de capteurs.
• Acier inoxydable : résistant à la corrosion, durable et adapté aux capteurs exposés à des environnements difficiles.
• Laiton : offre une bonne conductivité électrique et une bonne résistance à la corrosion. Utilisé dans les composants de capteurs électriques.
• Cuivre : conductivité électrique et thermique élevée, utilisé dans les capteurs électriques et certains capteurs thermiques.
• Titane : offre un excellent rapport résistance/poids, une bonne résistance à la corrosion et une biocompatibilité. Utilisé dans les capteurs médicaux et aérospatiaux.

Plastiques et polymères

• ABS (acrylonitrile butadiène styrène) : résistant, résistant aux chocs et couramment utilisé pour les boîtiers et enveloppes de capteurs.
• PVC (polychlorure de vinyle) : résistant aux produits chimiques, utilisé pour l'isolation des câbles de capteurs et certains boîtiers.
• Polycarbonate : transparent, résistant aux chocs et souvent utilisé pour les fenêtres ou les capots de capteurs.
• PEEK (polyéther éther cétone) : résistance aux hautes températures et excellentes propriétés mécaniques, utilisé dans les capteurs hautes performances.
• Nylon : haute résistance, faible frottement, utilisé dans divers composants de capteurs.
• PTFE (polytétrafluoroéthylène) : propriétés antiadhésives et de résistance chimique, adapté à certaines applications de capteurs.

Céramiques

• Alumine (oxyde d'aluminium) : isolation électrique élevée, conductivité thermique, souvent utilisée dans les capteurs hautes températures.
• Carbure de silicium : conductivité thermique élevée et excellente résistance à l'usure, utilisé dans les capteurs pour environnements sévères.
• Zircone : utilisée dans les capteurs d'oxygène en raison de sa conductivité ionique à l'oxygène et de sa stabilité à haute température.

Verre

• Verre borosilicate : résistant à la chaleur et couramment utilisé pour les fenêtres, lentilles et composants optiques de capteurs.
• Silice fondue : haute pureté, transparente aux UV, utilisée dans les capteurs optiques et sensibles aux UV.

Composites

• Polymère renforcé de fibres de carbone (CFRP) : offre un rapport résistance/poids élevé, utilisé dans les composants de capteurs légers et à haute résistance.
• Polymère renforcé de fibres de verre (FRP) : utilisé pour sa durabilité et sa résistance à la corrosion dans les boîtiers de capteurs.

Caoutchoucs et élastomères

• Silicone : offre souplesse, résistance à la température et isolation électrique. Utilisé dans divers joints et garnitures de capteurs.
• Néoprène : résistant aux huiles et aux produits chimiques, utilisé dans les composants de capteurs exposés à des environnements sévères.

Hybrides céramique-polymère

• Matériaux piézoélectriques : combinent céramiques et polymères pour une utilisation dans les capteurs et actionneurs piézoélectriques.

Matériaux spécialisés

• Matériaux MEMS (silicium, carbure de silicium) : utilisés dans les capteurs à systèmes microélectromécaniques (MEMS).
• Matériaux en couches minces (métalliques, céramiques) : utilisés dans les capteurs à couches minces pour diverses applications.

Exemples d'usinage CNC dans l'industrie des capteurs

Capteurs de pression :

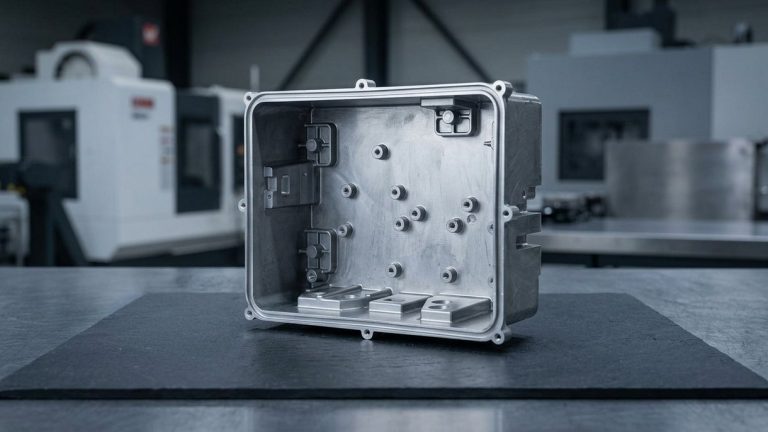

L'usinage CNC crée les boîtiers et enveloppes des capteurs de pression, garantissant des dimensions précises et une étanchéité pour protéger les composants internes sensibles.

Capteurs de température :

L'usinage CNC produit les corps et connecteurs des capteurs de température, permettant un positionnement précis des éléments de détection et une intégration facile dans les systèmes.

Capteurs de proximité :

L'usinage CNC est utilisé pour créer des boîtiers de capteurs aux formes et ouvertures spécifiques permettant une détection précise des objets à proximité.

Capteurs optiques :

L'usinage CNC fabrique des composants optiques tels que lentilles, ouvertures et fenêtres pour les capteurs optiques, garantissant une transmission et un alignement précis de la lumière.

Accéléromètres et gyroscopes :

L'usinage CNC produit les composants de boîtier des accéléromètres et gyroscopes à base de MEMS, garantissant un alignement et une protection adéquats.

Capteurs de gaz et chimiques :

L'usinage CNC crée des chambres et passages spécialisés dans les boîtiers des capteurs de gaz et chimiques, garantissant un débit de gaz et une interaction contrôlés.

Capteurs biomédicaux :

L'usinage CNC produit des composants de capteurs utilisés dans les dispositifs médicaux, tels que des boîtiers pour capteurs implantables ou des composants pour équipements de diagnostic.

Capteurs de mouvement :

L'usinage CNC crée des composants complexes pour les capteurs de mouvement, tels que des pièces de boîtier et des supports de fixation pour un positionnement précis.

Capteurs de niveau :

L'usinage CNC crée des composants pour les capteurs de niveau, notamment des supports de fixation, des chambres de détection et des connecteurs.

Capteurs à ultrasons :

L'usinage CNC permet de créer des boîtiers et des composants de montage pour les capteurs à ultrasons, garantissant un alignement et un positionnement corrects des transducteurs.

Capteurs de force et de charge :

L'usinage CNC permet de créer des composants porteurs et des supports de montage pour les capteurs de force et de charge, garantissant des relevés précis.

Capteurs d'humidité :

L'usinage CNC permet de créer des boîtiers et des capots de protection pour les capteurs d'humidité, empêchant l'infiltration d'humidité et garantissant des relevés précis.

Capteurs de position :

L'usinage CNC permet de créer des composants pour les capteurs de position, notamment des boîtiers et des enceintes permettant un positionnement précis des éléments de détection.

Débitmètres :

L'usinage CNC permet de créer des composants pour les débitmètres, tels que des chambres et des canaux qui guident l'écoulement des fluides vers les éléments de détection.

Capteurs de vibration :

L'usinage CNC produit des composants de boîtier pour les capteurs de vibration, garantissant un placement précis des capteurs et une protection contre les facteurs environnementaux.

Réflexions finales

L'usinage CNC change la donne dans l'industrie des capteurs. Il apporte précision et personnalisation à la production de composants de capteurs, en s'adaptant à différents besoins. Il est rapide pour le prototypage, accélérant le développement des capteurs.

La qualité est garantie, ce qui est essentiel pour des données fiables. L'automatisation et l'usinage multiaxe le rendent efficace, réduisant les déchets et les coûts. L'usinage CNC s'aligne sur les objectifs de durabilité. Cependant, il nécessite des experts qualifiés.

Globalement, il transforme la conception et la production de capteurs pour le mieux. N'hésitez pas à nous contacter pour bénéficier d'une aide experte afin de rendre votre projet parfait dans l'industrie des capteurs.
