Tolérance unilatérale et tolérance bilatérale : guide utile

Dans l'industrie manufacturière, des composants de tous types sont conçus. Comprendre l'importance des tolérances et de leurs types est essentiel pour garantir un assemblage parfait des composants.

La tolérance unilatérale et la tolérance bilatérale sont particulièrement importantes. Si vous souhaitez en savoir plus, parcourez le guide ci-dessous.

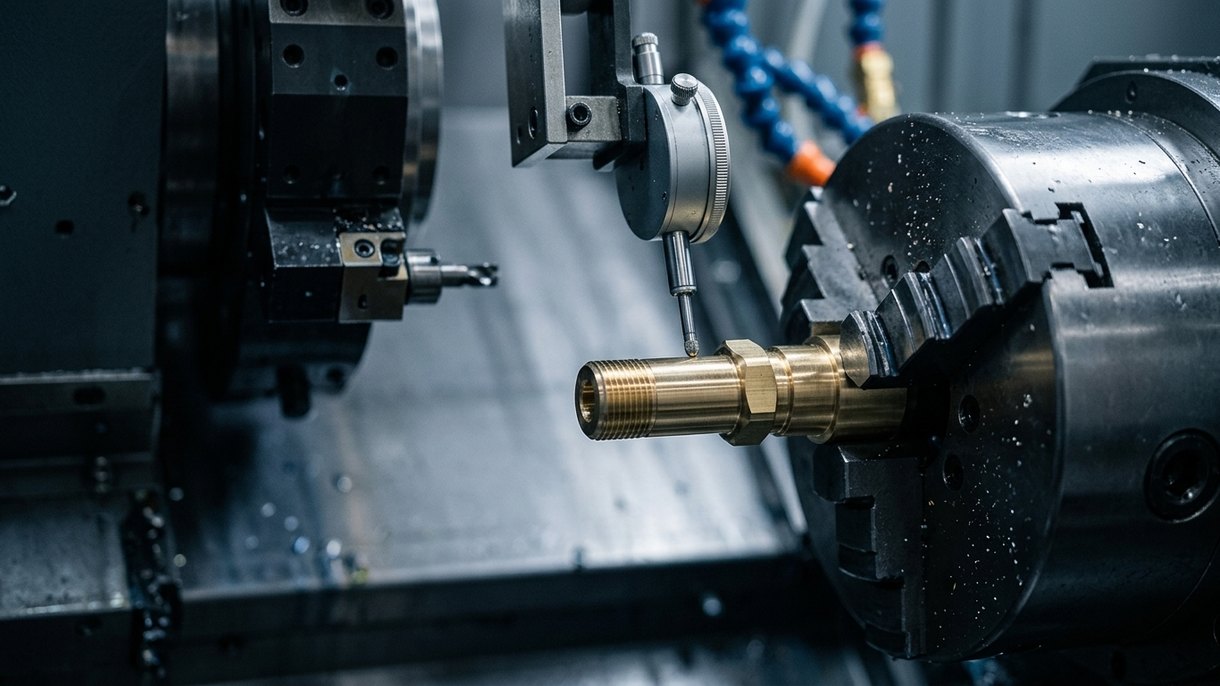

Qu'est-ce qu'une tolérance en usinage CNC ?

En usinage CNC, les tolérances sont importantes car elles préservent la qualité. Il s'agit des limites acceptables dans lesquelles les dimensions du composant réel doivent s'inscrire. Les tolérances sont définies en évaluant le composant lui-même, et elles garantissent qu'aucune variation, même légère, n'est observée sur le composant.

Lors de l'usinage CNC de composants, les tolérances sont définies au stade de la conception. Elles dépendent de facteurs tels que le type de matériau, ses propriétés, l'application et la capacité de fabrication.

Qu'est-ce qu'une tolérance unilatérale ?

La tolérance unilatérale est une tolérance dans laquelle l'écart de dimension n'est observé que dans une seule direction. Les dimensions peuvent être supérieures à leur valeur nominale ou inférieures, mais pas les deux à la fois.

Ces tolérances sont utilisées lorsqu'une variation unilatérale est requise. Dans certaines applications, un composant surdimensionné est acceptable, mais pas un composant sous-dimensionné.

Exemple de tolérance unilatérale

La tolérance unilatérale est un élément crucial d'un dessin d'ingénierie, et elle peut être comprise à l'aide d'un exemple. Considérez une dimension nominale de 10,5 et sa dimension admissible de -0,1. Dans le cas d'une dimension unilatérale, l'écart supérieur sera de 0, et le composant pourra varier dans la plage de 10,4 à 10,5.

Qu'est-ce qu'une tolérance bilatérale ?

La tolérance bilatérale permet à un composant de présenter un écart de dimensions des deux côtés. Cet écart peut être égal ou inégal selon les exigences de la conception. Les tolérances bilatérales sont couramment utilisées en tolérance d'ingénierie.

Exemple de tolérance bilatérale

Deux exemples de tolérance bilatérale sont présentés ci-dessous.

Nous considérons une tolérance bilatérale égale à l'aide d'un exemple comportant une zone de tolérance symétrique par rapport à la valeur nominale de la dimension. Vous pouvez prendre l'exemple d'une dimension nominale de 1,5 avec une tolérance bilatérale égale de +/- 0,0002. La plage autorisée pour cette dimension serait de 1,4998 à 1,5002.

Dans une tolérance bilatérale inégale, les valeurs du plus et du moins sont différentes. Elles sont réparties de manière inégale ; vous pouvez prendre ici l'exemple d'une tolérance d'une largeur de 4 unités, située à 3 unités au-dessus de la valeur du profil nominal et à 1 unité en dessous.

Pourquoi les tolérances unilatérales et bilatérales sont-elles importantes en fabrication ?

Les tolérances unilatérales et bilatérales sont très importantes en fabrication ; voici quelques-unes des raisons qui renforcent leur importance :

• L'objectif principal de l'usinage CNC est de fabriquer des composants qui s'assemblent et fonctionnent comme prévu. Les tolérances unilatérales et bilatérales servent donc d'outils garantissant qu'ils répondront aux attentes.
• Les tolérances aident à mesurer la qualité des composants. Lorsque les composants respectent les tolérances, cela garantit que chaque pièce est de la qualité souhaitée.
• Les processus de production peuvent être rationalisés en appliquant des tolérances appropriées. Ces tolérances peuvent simplifier le processus d'inspection et tenir compte des variations naturelles inhérentes à l'usinage.
• Dans la fabrication de composants, la précision est très importante. Il ne s'agit pas seulement d'atteindre les bonnes tolérances, mais aussi de les atteindre de manière économique. Ces tolérances réduisent les rebuts et permettent de réaliser des économies sur l'usinage.
• Chaque matériau a un comportement différent. Les tolérances permettent de tenir compte de ces variations et garantissent que le composant final conserve sa fonctionnalité quel que soit le matériau.

Différence entre tolérance unilatérale et tolérance bilatérale

Les tolérances unilatérales et bilatérales diffèrent les unes des autres de diverses manières ; voici quelques-unes de ces différences :

Direction de la variation

Les tolérances unilatérales ne peuvent varier que dans une seule direction, tandis que les tolérances bilatérales varient dans les deux directions, en plus comme en moins.

Intention de conception

La tolérance unilatérale permet d'éviter les défaillances, car l'écart est limité d'un seul côté. La tolérance bilatérale prend en compte la variation naturelle de la pièce due au procédé de fabrication, garantissant ainsi la fonctionnalité.

Flexibilité de fabrication

La tolérance unilatérale est plus restrictive et exige davantage de ressources et de planification ; la tolérance bilatérale est souple et facile à planifier.

Applications des différentes tolérances

Les tolérances unilatérales conviennent aux pièces étroitement ajustées à d'autres composants et nécessitant un ajustement précis. En revanche, les tolérances bilatérales conviennent aux pièces pour lesquelles un ajustement exact n'est pas indispensable.

Autres types de tolérances d'ingénierie

Il existe également d'autres types de tolérances, à savoir :

Tolérance limite

La tolérance limite définit les limites inférieure et supérieure de la dimension de la pièce. Elle semble très restrictive, mais elle ne l'est pas. Elle consiste à maintenir une dimension autour d'une valeur nominale appropriée.

Système alésage/arbre

Il définit les tolérances des ajustements d'ingénierie pour les alésages et les arbres. Il s'agit de l'ajustement requis entre l'arbre et l'alésage, qui peut varier entre les différents ajustements serrés, libres et incertains. Il permet aux ingénieurs de communiquer en une seule fois le type d'ajustement et la limite de tolérance souhaités.

Tolérance de forme

La tolérance de forme s'applique au profil de circularité ou de battement plutôt qu'à une valeur dimensionnelle numérique. Elle est tout aussi importante que les tolérances dimensionnelles et garantit le bon fonctionnement de la pièce. Elle aide à transmettre l'intention de conception aux ingénieurs.

Expertise en tolérances de précision chez DEK

Chez DEK nous fabriquons des pièces pour des applications variées nécessitant des tolérances précises afin de répondre à vos attentes et à vos exigences d'assemblage. Conscients de l'importance des tolérances unilatérales et bilatérales, nous veillons à les intégrer correctement dans la conception.

Nous veillons à ce que la pièce finale bénéficie d'une grande précision et d'une haute qualité. Confiez-nous donc vos prochains projets.

Conclusion

En usinage CNC, comprendre et appliquer les tolérances joue un rôle essentiel. La bonne pièce doit présenter des dimensions exactes, et le guide ci-dessus peut vous aider à y parvenir. Chaque aspect de ces deux tolérances est clairement abordé pour vous aider à prendre la bonne décision.
