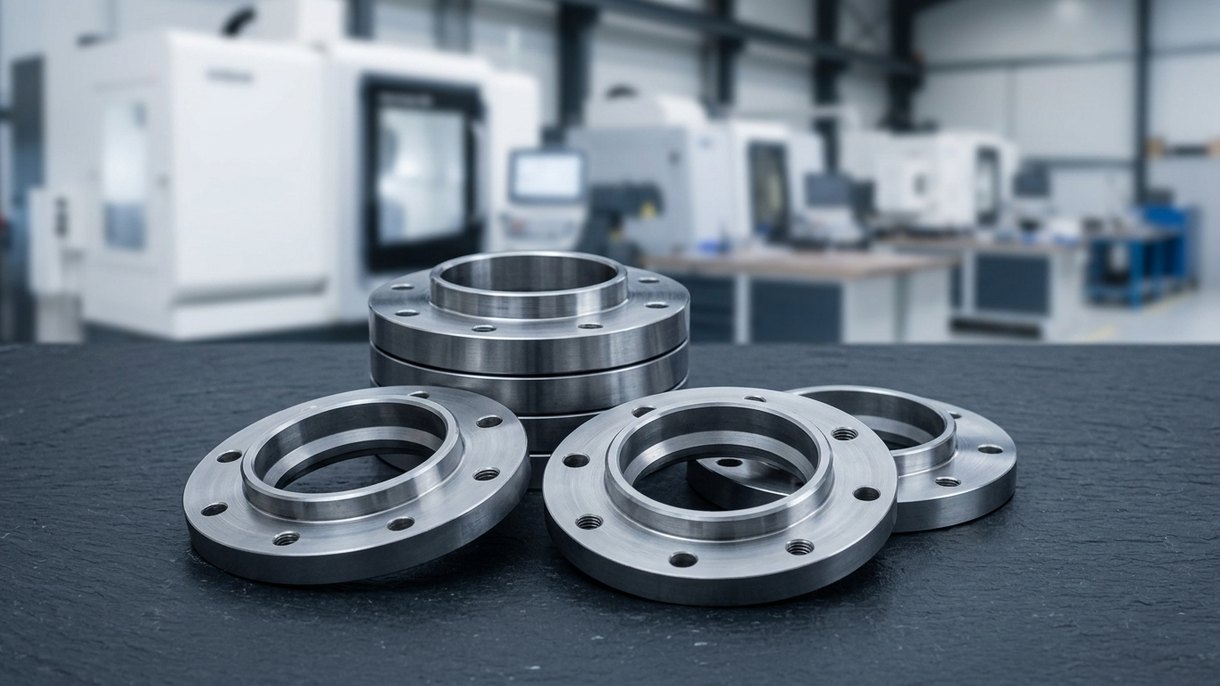

Qu'est-ce qu'une bride : fonction, caractéristiques, types et usages

Les brides sont des pièces importantes largement utilisées dans divers systèmes mécaniques. Elles servent à assembler des raccords, des vannes et des tuyaux. Il existe différents types de brides, chacun répondant à des applications spécifiques.

Si vous souhaitez en savoir plus sur les usages et les types de brides, le guide ci-dessous vous sera d'une grande aide.

Les brides selon ASME, DIN ou votre propre plan sont usinées chez DEK ; voir brides et raccords.

Quelle est la fonction d'une bride ?

Les brides servent à raccorder des vannes et d'autres équipements, et voici quelques-unes de leurs fonctions :

• Les brides permettent l'assemblage des composants. Une bride est montée sur la partie extérieure du tuyau, tandis que l'autre se trouve du côté opposé, afin qu'elles puissent être reliées par des écrous et des boulons.
• Les brides offrent une résistance à la température et à la pression. Ainsi, en cas de variations de température et de pression dans les tuyauteries ou les équipements, le raccord ne se rompt pas et reste intact à long terme.
• Les joints peuvent être étanchéifiés grâce aux brides. D'autres matériaux d'étanchéité et joints d'étanchéité au niveau du raccord servent à maîtriser les fuites et à garantir la protection de l'environnement.
• Les brides peuvent être assemblées et démontées très rapidement. Ainsi, lorsqu'une maintenance est nécessaire, elles peuvent être retirées et les tuyaux séparés.
• Les brides assurent également une transition entre les différentes pressions, matériaux et diamètres que peuvent présenter les tuyaux, et elles garantissent la compatibilité.

Caractéristiques des brides

Les brides sont utilisées pour leurs caractéristiques et leur capacité à répondre à diverses applications. Voici quelques-unes de ces caractéristiques :

• Les brides comportent des trous percés avec précision pour un assemblage rapide.
• Le fibrage des brides est maîtrisé, ce qui leur confère rigidité et résistance.
• Les brides présentent un alésage précis et garantissent un écoulement sans restriction dans l'ensemble du réseau de tuyauterie.
• Les faces des brides sont usinées avec une tolérance serrée pour garantir un alignement correct.
• Elles offrent une portée usinée et un chanfrein pour garantir une soudure excellente.

Les 7 principaux types de brides et leurs usages

Il existe 7 principaux types de brides, présentés ci-dessous :

Bride à collerette à souder bout à bout

La bride à collerette à souder bout à bout comporte un long col conique et offre donc une excellente résistance à la déformation, alliée à une grande solidité. Dans les applications où règnent des pressions et des températures élevées, la bride à collerette à souder bout à bout s'avère un choix adapté.

Bride à emboîtement

Les brides à emboîtement ont un diamètre supérieur à celui du tuyau et s'enfilent sur celui-ci. Elles sont très faciles à aligner et conviennent aux applications basse pression. Les tuyaux soumis à de fortes flexions et à des fluctuations de température importantes peuvent ne pas convenir aux brides à emboîtement.

Bride à souder par emboîtement

Les brides à souder par emboîtement se raccordent en introduisant le tuyau dans la bride. Une soudure d'angle à passes multiples permet de fixer le joint. Elles conviennent aux tuyaux de petit diamètre et aux conditions de basse pression et de basse température.

Bride filetée

Les brides filetées comportent des filets qui permettent de visser la bride sur le tuyau. Elles sont utilisées dans les applications nécessitant des assemblages et démontages fréquents.

Bride pleine

Les brides pleines sont équipées de disques pleins qui servent de barrière à l'extrémité des tuyaux. Elles sont utilisées pour une maintenance ou une extension future et peuvent également servir de couvercles pour l'inspection.

Brides à collerette libre

Ces brides ont une face plane et comportent une bride de retenue séparée. La bride de retenue est fabriquée dans un matériau différent et assure le maintien. Elles sont généralement choisies pour les réseaux de tuyauterie où le démontage est fréquent.

Brides à souder à long col

Les brides à souder à long col comportent un col allongé. Elles présentent une extrémité chanfreinée et un col conique, fixés ensemble au moyen d'un tuyau.

Quelle est la norme d'une bride ?

Les dimensions de la bride reposent sur certains paramètres de conception et certaines normes. Voici quelques-unes de ces conditions :

• Les dimensions des brides sont déterminées par des normes internationales telles que ANSI ou ASME, JIS et DIN. Elles précisent les classes, les dimensions et les tolérances de la bride. Le choix de la bride pour l'application est effectué en fonction de l'adéquation du produit.
• La pression, la taille et la classe des canalisations doivent également être prises en compte lors du choix des dimensions de la bride. Le diamètre intérieur et extérieur du tuyau doit être pris en considération lors du choix de la bride.
• Les différents types de brides ont des dimensions différentes. Les projets sont sélectionnés en fonction des dimensions spécifiques de chaque bride.
• Le matériau de la canalisation est également un critère à prendre en compte. Il peut s'agir d'acier au carbone, d'acier ou d'acier inoxydable, et chacun présente des dimensions différentes. Les dimensions des brides sont donc également déterminées en fonction du matériau de la canalisation.
• En ce qui concerne les dimensions des brides, la tolérance est également prise en compte. Il est important de s'assurer que la bride est assemblée avec la canalisation adéquate, en respectant la tolérance, afin d'obtenir une connexion parfaite.

Processus d'usinage des pièces de brides sur mesure

Le processus d'usinage des pièces de brides sur mesure comprend les étapes suivantes :

Sélection des matériaux

Lors de l'usinage des brides, l'étape la plus importante est la sélection des matériaux. Les brides peuvent être fabriquées à partir de différents matériaux tels que l'acier inoxydable, l'acier au carbone et l'acier allié. Le choix du matériau adéquat s'effectue en fonction de la pression, de la température et de la résistance à la corrosion requises.

Mise en forme et découpe du matériau

Une fois le matériau choisi, les tranches de matériau sont formées. De grandes plaques métalliques sont transformées en plaques plus petites afin d'obtenir la taille de bride adéquate. Les pièces produites sont ensuite chauffées pour un traitement ultérieur.

Traitement thermique

Selon l'usage et le matériau de la bride, celle-ci est soumise à un traitement thermique. Des méthodes telles que le revenu, le recuit et la trempe sont utilisées afin d'améliorer les propriétés mécaniques de la bride.

Forgeage et formage

Le processus de chauffage confère de la malléabilité à la bride et permet de la mettre en forme. Les méthodes de forgeage sont ensuite sélectionnées, notamment le forgeage à froid ou à chaud. Dans le cas du forgeage à froid, le métal est formé à température ambiante. Quant au forgeage à chaud, un apport de chaleur est effectué, suivi d'une pression élevée.

Usinage

Une fois le forgeage terminé, la bride est soumise à un usinage afin d'obtenir une tolérance précise. Le processus d'usinage comprend le perçage de trous, le chanfreinage des bords et le dressage des surfaces d'étanchéité. Le processus d'usinage est généralement réalisé par usinage CNC.

Finition de surface

Les brides subissent également des processus de finition de surface, tels que le polissage et la rectification, afin d'obtenir la rugosité requise sur les surfaces.

Inspection et contrôle

Le contrôle qualité est l'une des étapes les plus importantes de la production de brides. Il permet de soumettre les brides à un processus d'examen garantissant qu'elles présentent les spécifications requises. Les inspections finales ou la mesure de surface des dimensions ainsi que des méthodes de contrôle non destructives sont réalisées.

Conclusion : Qu'est-ce qu'une bride : fonction, caractéristiques, types et utilisations

Presque tous les systèmes de tuyauterie utilisent des brides. Après avoir pris connaissance des différents types et caractéristiques des brides, leur fonction devrait désormais être parfaitement claire.

DEK peut vous fournir les brides sur mesure de haute qualité et finement usinées dont vous avez besoin, avec les dimensions et spécifications requises adaptées à vos projets.

FAQ

Quels matériaux sont idéaux pour fabriquer des brides ?

L'acier au carbone est l'un des matériaux les plus couramment choisis pour la fabrication de brides. En outre, l'acier inoxydable et la fonte peuvent également être utilisés.

Quels sont les types de faces de bride ?

Les types de faces de bride les plus courants comprennent les faces surélevées, plates ou à gorge.

Qu'est-ce qu'un raccord à brides ? Comment les brides sont-elles raccordées aux tuyaux ?

Un raccord à brides est un joint utilisé dans les systèmes de tuyauterie et autres équipements, qui permet de relier deux sections distinctes. Le joint de la bride est formé en boulonnant la paire de brides avec un joint entre elles, afin de créer une connexion étanche et serrée.
