Planarità nel GD&T: guida dettagliata

La dimensionamento e tolleranza geometrica è un sistema standard. Aiuta a comunicare le tolleranze ingegneristiche e l'intento progettuale con l'ausilio dei disegni tecnici. Anche il simbolo della planarità è un elemento chiave per il controllo delle tolleranze delle superfici piane.

L'articolo che segue contiene una trattazione dettagliata della planarità nel GD&T che Le sarà utile per applicarla ai Suoi componenti. Proseguiamo con la lettura.

Che cos'è la planarità?

La planarità nel GD&T è un tipo di strumento di tolleranza ingegneristica che aiuta a controllare le dimensioni del progetto. La tolleranza di planarità viene scelta per quelle superfici la cui planarità deve essere contenuta entro determinati limiti affinché il componente possa funzionare correttamente. È una misura per il controllo della forma superficiale.

Planarità rispetto ad altre caratteristiche GD&T

La planarità può essere confrontata con alcune altre caratteristiche GD&T come segue:

Planarità rispetto alla rettilineità

La planarità è una caratteristica tridimensionale che controlla la superficie, mentre la rettilineità è una caratteristica bidimensionale che controlla una singola linea sulla superficie. La planarità ha la propria zona di tolleranza, definita da due piani paralleli tra loro. La rettilineità ha la propria zona di tolleranza definita da linee parallele tra loro.

Planarità rispetto al parallelismo

Planarità e parallelismo vengono talvolta confusi. Il parallelismo necessita di una superficie o di un asse a cui riferirsi; non può funzionare senza un datum. La planarità, invece, non richiede un datum e può essere applicata a una superficie non parallela a un'altra superficie. Pertanto, non è necessario un punto di riferimento.

Planarità rispetto alla finitura superficiale

Planarità e finitura superficiale controllano entrambe le variazioni della superficie. Tuttavia, la finitura superficiale esegue questo controllo in modo preciso. La planarità, d'altro canto, mostra la differenza tra il percorso e l'altezza massima.

Planarità rispetto alla tolleranza regolare

La planarità è un tipo di tolleranza che gestisce la consistenza della superficie, mentre la tolleranza regolare determina la deviazione dal progetto.

Come indicare la planarità su un disegno?

La tolleranza di planarità GD&T su un disegno è indicata tramite un riquadro di controllo della caratteristica. Il primo blocco contiene il simbolo della caratteristica geometrica per la planarità, rappresentato da un parallelogramma.

Poiché la zona di tolleranza per la planarità è più ampia, il simbolo non è necessario nel secondo blocco, essendo questa la zona predefinita per il tipo di tolleranza. Il secondo blocco contiene i modificatori di materiale e i valori di tolleranza secondo necessità.

La planarità non necessita di un datum per i riferimenti e la freccia di richiamo indica la superficie sottoposta a controllo. Talvolta può puntare verso la dimensione, indicando che il piano mediano è sottoposto al controllo di planarità.

Che cos'è la planarità in condizione di massimo materiale?

La planarità in condizione di massimo materiale è un'indicazione valida applicata a una caratteristica dimensionale, come la larghezza. Invece del controllo di planarità per la superficie, essa deriva dal piano mediano. L'indicazione è utilizzata dai progettisti per controllare la dimensione, in modo più restrittivo rispetto alla forma di inserimento.

La zona di tolleranza limita le innumerevoli caratteristiche nelle misure date. Tale disposizione non è in vigore quando l'indicazione di planarità con MMC si aggiunge alla dimensione della tolleranza tramite la tolleranza geometrica.

Misurazione della tolleranza

La misurazione finale della tolleranza può essere verificata con diversi metodi, che sono i seguenti:

Superfici planari singole

La misurazione della planarità richiede una piastra di riscontro, una sonda o calibri per l'altezza. Non può essere misurata semplicemente appoggiando il pezzo sulla piastra.

Il calibro per altezze viene utilizzato per misurare la planarità e per le caratteristiche di riferimento mantenute parallele. Macchine CMM avanzate vengono utilizzate per ispezionare la planarità. Esse possono creare piani virtuali che assomigliano alla superficie da verificare e misurare.

L'intera area viene coperta con l'altezza del calibro e vengono aggiunti elementi positivi e negativi per calcolare la varianza totale. Questa varianza deve essere inferiore al valore della tolleranza di planarità.

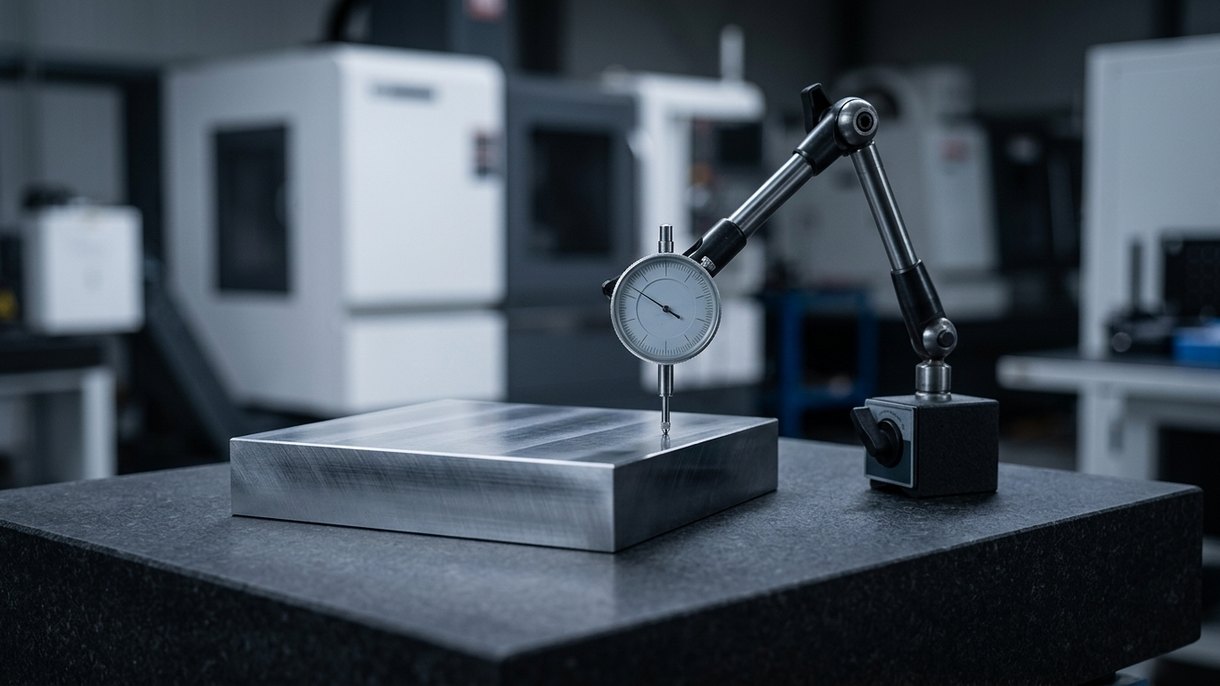

Una piastra di riscontro verifica la planarità mantenendo la faccia sulla piastra di riscontro tramite un calibro ad altezza. I calibri ad altezza e i componenti vengono spostati in modo da coprire l'intera larghezza e lunghezza della superficie. La varianza viene calcolata sull'intera superficie.

Elemento di dimensione (planarità a MMC)

Quando si misura la planarità, si esegue essenzialmente la misurazione del piano mediano derivato. Esistono due metodi per misurarla.

Questo metodo utilizza due calibri ad altezza, posizionati uno di fronte all'altro. Il calibro ad altezza viene usato sulle superfici inferiore e superiore e misura lo spessore locale. Viene poi spostato lungo la superficie per verificare se l'intera superficie rientra o meno nella tolleranza dimensionale.

Il secondo metodo utilizza un calibro dotato di una cavità che si adatta alla piastra al confine della condizione virtuale. È il limite totale disponibile per la tolleranza. Per essere approvata, la piastra deve entrare nel calibro.

La CMM esegue le misurazioni e richiede di coprire la stessa piastra, posizionata in modo che la sonda raggiunga le due superfici. I punti vengono poi contrassegnati e si misura lo spessore locale di questi punti. Se lo spessore rientra nei limiti dimensionali, si calcola il punto medio.

La planarità si calcola sottraendo la tolleranza locale massima della piastra. Se la varianza di planarità del piano mediano è inferiore alla tolleranza di planarità consentita, il percorso viene approvato.

Vantaggi dell'utilizzo della tolleranza di planarità

L'utilizzo della tolleranza di planarità offre diversi vantaggi, alcuni dei quali sono i seguenti:

• La tolleranza di planarità garantisce che i pezzi possano accoppiarsi, riducendo le probabilità di disallineamento. Molte applicazioni sensibili, come l'automotive e l'aerospaziale, richiedono tale tolleranza di planarità.
• La tolleranza di planarità aiuta a ridurre al minimo sollecitazioni, usura e attrito, soprattutto quando viene scelta per i componenti in movimento.
• Quando la planarità è controllata in un componente, la qualità complessiva dei componenti aumenta e ciò contribuisce alla costanza delle prestazioni.
• La necessità di un'eccessiva post-lavorazione viene eliminata grazie al controllo della planarità, il che riduce lo spreco di materiale e di energia.

Dove si può applicare la planarità?

La tolleranza di planarità viene scelta da vari settori in cui la precisione dei componenti è fondamentale. L'industria automobilistica, l'elettronica e l'aerospaziale sono settori in cui l'assemblaggio corretto e il basso attrito nei componenti sono aspetti critici. Alcune delle applicazioni in cui si applica la planarità sono le seguenti:

• Guarnizioni
• Flange
• Componenti ottici
• Componenti di accoppiamento

Importanza pratica della planarità nella produzione

L'importanza della planarità nella produzione non può essere trascurata; svolge un ruolo cruciale nel determinare se il componente funzionerà o meno. La sezione seguente fa maggiore chiarezza su questo argomento.

Controllo qualità e costanza

La planarità mantiene la costanza su tutto il ciclo produttivo, garantendo che i componenti rispettino gli standard. È una delle richieste cruciali nella produzione di massa. L'uso di sistemi di misurazione come la CMM aiuta inoltre a misurare la planarità, garantendo che in ogni lotto vengano prodotti componenti di alta qualità.

Implicazioni sui costi

Un adeguato controllo della planarità elimina inoltre la necessità di post-lavorazioni come la rettifica, che causa notevoli sprechi di materiale. Quando i componenti rispettano gli standard di planarità, l'efficienza produttiva aumenta e si riduce anche la necessità di spese aggiuntive.

Impatto sulla funzionalità

Le superfici piane offrono funzionalità in varie applicazioni. Alcuni componenti meccanici, come le guarnizioni, se prodotti con una planarità adeguata riducono l'attrito tra i componenti in movimento e prevengono le sollecitazioni.

Conclusione

L'importanza della planarità nel GD&T svolge un ruolo fondamentale non solo nel migliorare l'estetica dei componenti ma anche nella loro funzionalità. I componenti possono essere assemblati correttamente, si risparmia sul costo della post-lavorazione e si ottiene la durabilità.
