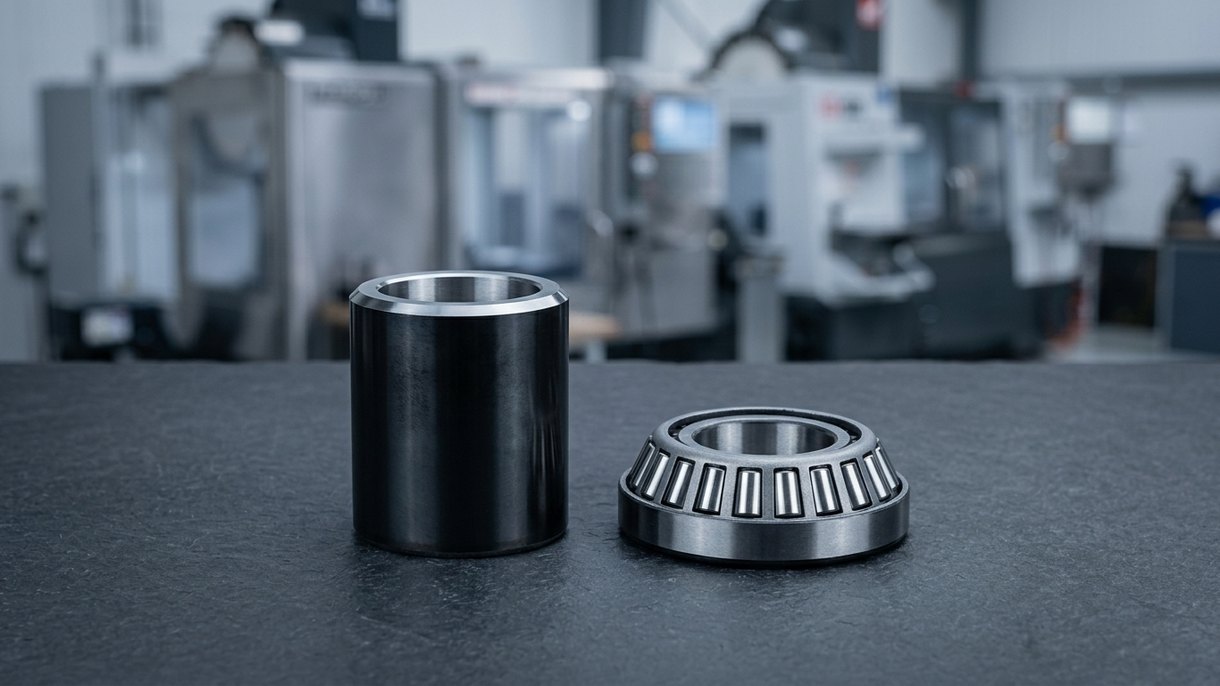

Boccola o cuscinetto: guida dettagliata

I macchinari sono presenti in quasi ogni settore e applicazione, ma quando una macchina funziona ha parti in movimento che necessitano di un attrito controllato. Questo attrito può essere ridotto tra due parti in movimento utilizzando cuscinetti o boccole.

Se vi state chiedendo in cosa differiscono, questa guida offre un'analisi dettagliata del confronto tra boccole e cuscinetti. Continuate a leggere.

Le boccole in bronzo, rivestite in PTFE o in acciaio temprato vengono lavorate alle dimensioni richieste; vedi boccole personalizzate.

Che cos'è una boccola?

La boccola è un componente cilindrico che offre supporto al carico sull'albero e che si muove per scorrimento tra le due superfici in movimento. La boccola è un componente a elemento singolo e può essere realizzata con materiali diversi. Può scorrere su alberi e aste creando un movimento a basso attrito e offrendo assorbimento degli urti per ridurre usura e rumore.

Tipi di boccole

I due diversi tipi di boccole sono descritti di seguito:

Boccole in bronzo e metalliche

Le boccole in bronzo sono realizzate con bronzo fuso e offrono una struttura uniforme; vengono utilizzate per la protezione dall'usura e nelle applicazioni che sopportano carichi. Le boccole in bronzo e metalliche offrono anche la capacità di resistere a temperature elevate. Sono realizzate con metalli diversi o loro leghe, composte da ottone, alluminio, acciaio inossidabile e rame.

Boccole in plastica

Le boccole in plastica presentano molteplici proprietà, come la resistenza alla corrosione e la leggerezza. Le boccole in plastica avanzata possono anche affrontare problemi come la sensibilità al calore e l'ammorbidimento. Queste boccole sono adatte all'uso in ambienti umidi, come gli impianti di essiccazione. Non sono adatte a carichi pesanti e possono incrinarsi.

Che cos'è un cuscinetto?

I cuscinetti servono a supportare gli alberi che ruotano nella macchina e a sostenere il movimento dei componenti. I cuscinetti sono progettati con più componenti. Hanno un elemento volvente in una gabbia che consente ai componenti di scorrere l'uno sull'altro. Questi cuscinetti permettono facilmente alle superfici di scivolare l'una sull'altra e ai dispositivi di ruotare agevolmente.

Tipi di cuscinetti

Esistono diversi tipi di cuscinetti; alcuni sono descritti di seguito.

Cuscinetti a sfere

I cuscinetti a sfere sono costituiti da un elemento volvente, una sfera tra le piste del cuscinetto. Funzionano come elemento volvente, creando uno spazio tra le piste. Grazie alla loro forma possono ruotare facilmente in più direzioni e supportare anche carichi combinati.

Cuscinetti a rulli cilindrici

I cuscinetti a rulli cilindrici sono utilizzati in piste cilindriche e sono adatti ad applicazioni con elevati carichi radiali e alte velocità. Hanno un'area di contatto più ampia e possono quindi supportare un uso radiale intenso.

Cuscinetti a rulli conici

I cuscinetti a rulli conici sono costituiti da rulli e anelli di forma conica. La loro forma aiuta a gestire carichi pesanti e carichi combinati.

Cuscinetti a aghi

I cuscinetti a aghi hanno un elemento volvente e sono composti da rulli cilindrici. Questi rulli aiutano a gestire i carichi radiali in spazi compatti.

Cuscinetti a snodo

I cuscinetti a snodo sono giunti meccanici che consentono il movimento angolare tra i componenti e supportano anche carichi assiali. Hanno cuscinetti sferici racchiusi in un involucro metallico che ne consente la rotazione.

Differenze tra boccole e cuscinetti

La sezione seguente evidenzia le differenze tra boccole e cuscinetti.

Differenze di progettazione

Le boccole sono componenti cilindrici che possono essere inseriti in un alloggiamento o montati su un albero e offrono una superficie di scorrimento per i carichi radiali, contribuendo al movimento angolare.

I cuscinetti, invece, hanno progetti complessi e presentano elementi volventi tra le piste esterna e interna. Questi elementi volventi favoriscono un movimento fluido e un'elevata capacità di sopportare carichi.

Differenze di produzione

Le boccole sono facili da produrre perché hanno una forma molto semplice e possono essere stampate, lavorate o estrose utilizzando metalli o plastiche.

I cuscinetti, invece, sono complessi e richiedono tolleranze precise, poiché prevedono l'assemblaggio di più componenti come piste e corpi volventi. Sono sottoposti a processi avanzati che ne inducono la tempra superficiale.

Differenze nei materiali

Le boccole sono realizzate in plastica, gomma o bronzo e offrono un'eccellente resistenza all'usura. I cuscinetti sono prodotti con acciaio ad alta resistenza, che ne aumenta la durabilità.

Differenze nella manutenzione

Le boccole richiedono meno manutenzione, ma necessitano di una lubrificazione tempestiva. I cuscinetti richiedono manutenzione e lubrificazione regolari per mantenersi in buone condizioni e funzionali.

Differenze di costo

Le boccole costano meno da produrre o acquistare e per questo vengono scelte in molte applicazioni. I cuscinetti sono costosi perché hanno strutture complesse e rispondono anche ad applicazioni ad alte prestazioni.

Applicazioni

Le boccole sono utilizzate in applicazioni in cui lo spazio è limitato o in cui il movimento avviene a bassa velocità. I cuscinetti sono necessari per movimenti ad alta velocità e per sopportare carichi elevati.

Vantaggi e svantaggi

Le boccole hanno un design semplice e un costo contenuto. Sono inoltre leggere e adatte ad applicazioni a bassa velocità; tuttavia, non tollerano disallineamenti, alte velocità e capacità di carico elevata.

I cuscinetti, invece, sopportano capacità di carico elevate e garantiscono un funzionamento fluido. Tuttavia, sono costosi e richiedono molta manutenzione.

Fattori da considerare nella scelta tra boccole e cuscinetti

Nella scelta tra cuscinetti e boccole, alcuni dei fattori da prendere in considerazione sono i seguenti:

• Le boccole sono progettate per sopportare carichi inferiori, mentre i cuscinetti sopportano carichi elevati; occorre quindi valutare la capacità di carico delle applicazioni.
• I cuscinetti sono scelti per applicazioni con movimenti ad alta velocità, mentre le boccole sono adatte a movimenti a bassa o moderata velocità.
• I cuscinetti offrono elevata accuratezza e possono quindi essere scelti per applicazioni che richiedono accuratezza e precisione. Le boccole mancano di precisione e hanno tolleranze ridotte.
• I cuscinetti sono scelti per applicazioni che richiedono di ridurre il rumore, mentre le boccole sono fisse e quindi generano più rumore.
• Il costo delle boccole è inferiore rispetto a quello dei cuscinetti e, in base ai requisiti della Sua applicazione, può sceglierle tenendo conto del budget.

Quando utilizzare una boccola invece di un cuscinetto?

La scelta tra cuscinetto e boccola dipende dai requisiti dell'applicazione, come lubrificazione, capacità di carico, manutenzione, velocità, ecc. Le boccole sono adatte ad applicazioni ad alto carico e bassa velocità perché hanno una superficie di contatto con l'albero più estesa.

Inoltre, i cuscinetti sono facili da installare e convenienti. Tuttavia, alcuni materiali utilizzati nelle boccole sono noti per la loro capacità di resistere a condizioni difficili.

Conclusione

Dopo aver letto la guida qui sopra, avrà certamente compreso la differenza tra cuscinetti e boccole. Tenendo presenti questi fattori, può selezionare ciò che Le serve per la Sua applicazione.

Può anche mettersi in contatto con DEK per ricevere suggerimenti, grazie alla produzione di cuscinetti o boccole di elevata accuratezza in base alle Sue esigenze.

Domande frequenti

Che cos'è un cuscinetto autolubrificante?

I cuscinetti autolubrificanti sono quei tipi di cuscinetti che presentano liquido sulla parte scorrevole del cuscinetto, che viene trasferito nei pori durante lo scorrimento.

Perché utilizzare boccole in bronzo?

Le boccole in bronzo sono disponibili in molte leghe e sono inoltre robuste, con durabilità e resistenza all'usura, alla corrosione e agli urti.

Come si confrontano le prestazioni dei cuscinetti a strisciamento (boccole) e dei cuscinetti a sfere?

I cuscinetti a strisciamento sono economici e richiedono poca manutenzione. Possono essere installati facilmente in applicazioni con carico elevato e bassa velocità, rispetto ai cuscinetti a sfere, che garantiscono un funzionamento fluido.

Una boccola è un cuscinetto a strisciamento?

Sì, la boccola è un cuscinetto a strisciamento utilizzato in un alloggiamento per creare una superficie di supporto per i componenti rotanti.
