Can PVC be CNC machined?

Yes. Rigid PVC and CPVC machine well with sharp carbide tools at moderate speeds. The key is keeping the cut cool: PVC releases hydrogen chloride if a dull tool rubs and overheats it, which damages both the part and the machine.

What is the difference between PVC and CPVC machining?

CPVC has extra chlorine, which raises the service temperature from 60 °C to 95 °C and improves hot-chemical resistance. CPVC machining is similar, but the material is a little harder and more brittle at sharp corners, so radii and chamfers matter more.

What tolerance is realistic for PVC CNC machining?

±0.01 mm on small rigid features and ±0.05 mm on large manifolds and plates. Thermal expansion is three times aluminum, so we inspect at 23 °C and recommend compliant seals at PVC-to-metal interfaces.

Is PVC suitable for high-temperature parts?

No. Rigid PVC softens above 60 °C and CPVC above 95 °C. For hotter fluid-handling parts, specify polypropylene, PTFE or a stainless steel that suits the chemistry.

Serviços de usinagem de PVC

Também conhecido como PVC rígido · CPVC · PVC de grau elétrico

O serviço de usinagem de PVC da DEK produz coletores, blocos de válvulas, conexões de tanques e dispositivos para linhas de galvanoplastia em PVC rígido e CPVC. Cortamos PVC em fresadoras de 3, 4 e 5 eixos preparadas para a libertação de cloro, mantendo ±0.01 mm nas características críticas, com protótipos em 3–5 dias e sem pedido mínimo.

Solicitar orçamento

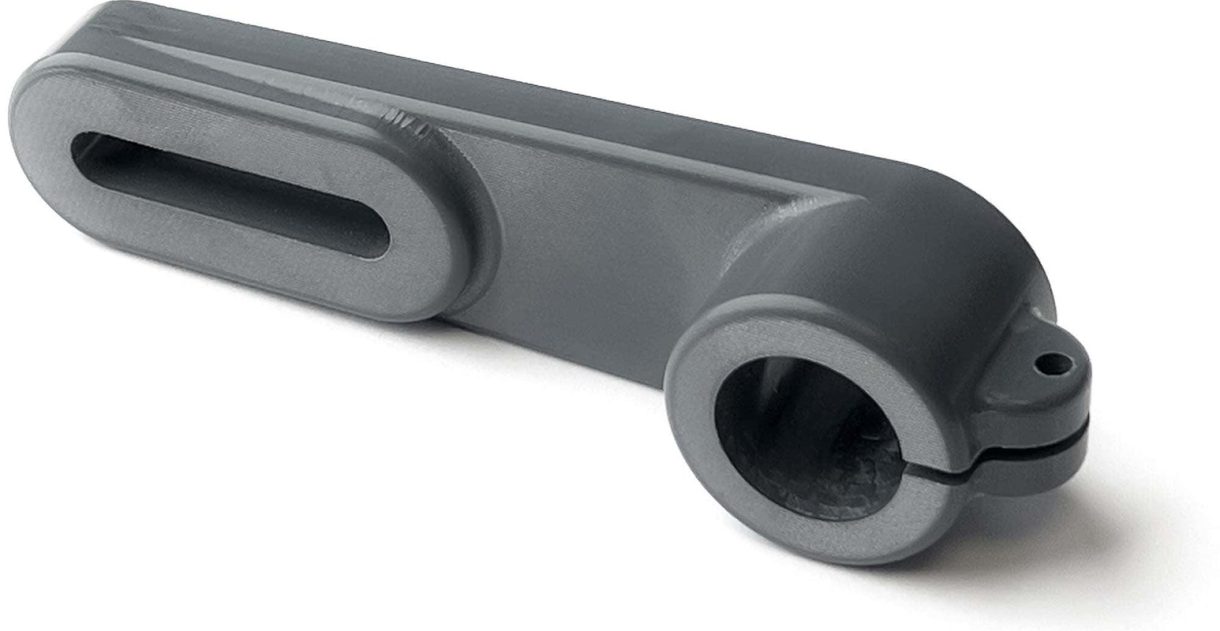

Gray plastic cnc machined part with slot and hole

PVC rígido Tipo 1
PVC rígido Tipo 2
CPVC (PVC clorado)
PVC de grau elétrico

52 MPa

Resistência à tração
1,40 g/cm³

Densidade
60 °C

Temperatura máxima de serviço
0,05%

Absorção de água

Capacidades e tolerâncias de usinagem CNC de PVC

O que a DEK garante em peças de PVC rígido e CPVC, medidas a 23 °C, do protótipo à produção em série.

Pequenas características rígidas
±0.01 mm
inferior a 50 mm
Placas grandes, paredes finas
±0.05 mm
medido a 23 °C
Acabamento tal como usinado
Ra 0.8–1.6 µm
rebarbado, padrão
Superfícies de O-ring
Ra 0.8 µm
sem polimento
Prazo de protótipo
3–5 dias
revisto por engenheiro
Quantidade de encomenda
sem pedido mínimo
1 a 10 000+ peças
Eixos de fresamento
3, 4, 5 eixos
coletores, dispositivos
Roscas de porta
NPT, BSP
cortadas à forma completa

Propriedades e graus de PVC que usinamos

Dados de propriedades do PVC rígido Tipo 1 e do CPVC, os dois graus mais especificados para peças de PVC usinadas no manuseamento de fluidos.

PVC rígido Tipo 1

Densidade 1,40 g/cm³
Resistência à tração 52 MPa
Serviço contínuo máximo 60 °C
Absorção de água (24 h) 0,05%
Inflamabilidade UL 94 V-0
Dilatação térmica 70 × 10⁻⁶/K

CPVC (PVC clorado)

Densidade 1,55 g/cm³
Resistência à tração 55 MPa
Serviço contínuo máximo 95 °C
Absorção de água (24 h) 0,05%
Inflamabilidade UL 94 V-0
Dilatação térmica 65 × 10⁻⁶/K

Graus e melhor utilização

PVC rígido Tipo 1 Máxima resistência química
PVC rígido Tipo 2 Modificado ao impacto
CPVC Água quente até 95 °C
PVC de grau elétrico Isoladores, V-0

Considerações sobre usinagem e ferramentas para PVC

Como o PVC rígido e o CPVC se comportam na fresadora: controlo de calor, libertação de cloro, dilatação térmica e sensibilidade ao entalhe.

O PVC liberta cloreto de hidrogénio perto de 140 °C, a temperatura que uma ferramenta a roçar atinge. Usamos metal duro afiado com ângulo de ataque elevado, ar comprimido ou refrigerante à base de água e evacuação rápida de aparas, e limpamos as máquinas após as operações com PVC.

A chapa extrudida empena quando uma face é fresada em cavidade profunda: desbastamos ambos os lados, deixamos o bloco em repouso e depois acabamos nos nossos serviços de fresamento CNC. Paredes inferiores a 3 mm são recozidas a 60 °C.

Raios internos de 0,5 mm, chanfros de 0,3 mm: o PVC é sensível ao entalhe.
Mínimo de 1,5 mm entre canais pressurizados, 1,0 mm em dispositivos não pressurizados.
Um coletor de 500 mm dilata 0,35 mm por cada 10 °C; espaçamento das portas ±0.1 mm.
Fita de PTFE nas roscas; os vedantes anaeróbicos podem fissurar o PVC.

Maquinabilidade (Tipo 1)
Boa
Ferramentas afiadas, velocidade moderada
Maquinabilidade (CPVC)
Boa
Mais duro, quebradiço nos cantos
Libertação de HCl
Perto de 140 °C
Temperatura da ferramenta a roçar
Dilatação térmica
70 µm/m·K
Três vezes o alumínio
Parede mínima, pressurizada
1,5 mm
Entre canais adjacentes

Peças típicas de PVC usinado

As peças de PVC usinado servem utilizadores dos setores químico, semicondutor, equipamentos e marítimo que necessitam de resistência a ácidos e sais a baixo custo.

Coletores químicos

Coletores, blocos de válvulas, cabeças de bombas doseadoras e conexões de tanques para processamento químico e tratamento de água abaixo de 60 °C.
Dispositivos para bancadas húmidas

Dispositivos para bancadas húmidas de semicondutores, bastidores de galvanoplastia e componentes de distribuição química resistentes a ácidos, bases e sais.
Isoladores elétricos

Blocos isoladores, suportes de barramentos e barreiras de terminais em PVC de grau elétrico, intrinsecamente classificado UL 94 V-0.
Dispositivos de montagem

Proteções, painéis de armários, coberturas de máquinas e dispositivos de montagem de baixo custo para equipamentos industriais e automação.

PVC vs CPVC, polipropileno, PTFE e 316

Abaixo de 60 °C, o PVC rígido é a escolha económica; passe para CPVC em serviço a quente, e para PTFE ou aço inoxidável 316 apenas onde os limites do PVC são ultrapassados.

Critério	Este grauPVC rígido	CPVC	Polipropileno	PTFE	316
Temperatura de serviço	60 °C	95 °C	90 °C	260 °C	Superior
Custo do material	Mais baixo	+30–50%	–	10x	Superior
Cloretos	Sem alteração	Melhor a quente	–	Inerte	Pode picar
Precisão	Sim	Sim	Mais duro	Deforma-se	Melhor
Libertação de HCl	Sim	Sim	Não	–	Não
Colagem com solvente	Sim	–	–	–	–

Opções de acabamento para peças de PVC maquinadas

Usinagem CNC + opções de acabamento adequadas ao PVC; o polimento a vapor acrescenta pouco, a anodização e a galvanoplastia não se aplicam.

Tal como maquinado Disponível

Ra 0.8–1.6 µm e rebarbado em cada interseção de canais: o acabamento padrão para peças de PVC para fluidos e faces de vedação.
Decapagem por jato de esferas Disponível

Usinagem CNC + decapagem por jato de esferas confere um acabamento mate a proteções e painéis estéticos em PVC sem alterar dimensões críticas.
Pintura Disponível

O PVC aceita tintas vinílicas e acrílicas sem primário, útil para codificação por cores em dispositivos e conjuntos maquinados.
Marcação a laser Disponível

Marcação e gravação a laser de etiquetas de portas e sentidos de fluxo em coletores e dispositivos de PVC maquinados.

Solicitar orçamento para peças de PVC maquinadas

Envie ficheiros PDF, STEP ou IGES com o fluido de processo, temperatura e pressão; um engenheiro confirma o grau e apresenta o orçamento em 6 horas. Sem pedido mínimo.

Solicitar orçamento Todos os plásticos de engenharia

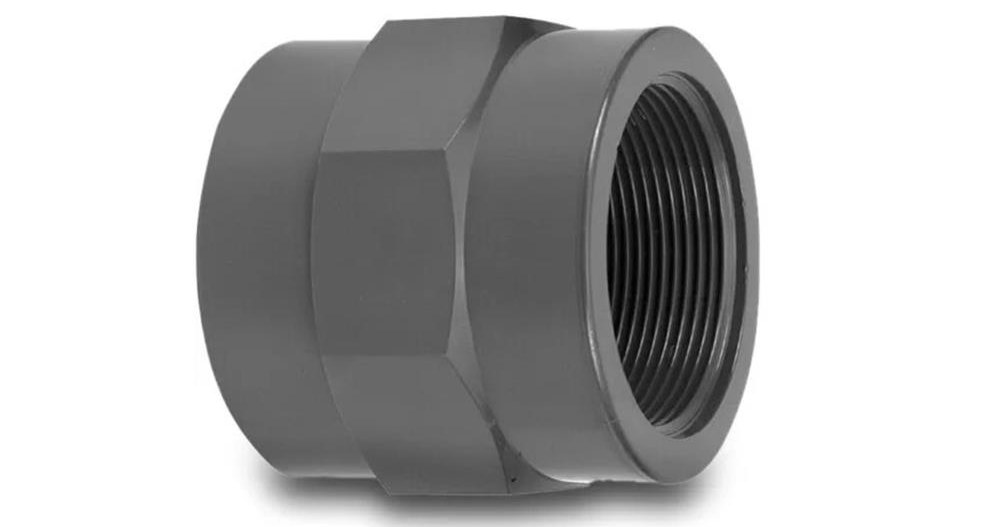

Black plastic threaded pipe fitting on white

Fabrico e usinagem de PVC na DEK

A DEK combina a usinagem CNC de PVC com colagem por solvente, soldadura por gás quente e ensaios de pressão, para que conjuntos de fluidos com várias peças sejam expedidos por um único fornecedor certificado.

Porquê a DEK para usinagem CNC de PVC

A DEK maquina plásticos a par de metais desde 2002, com certificação ISO 9001:2015, ISO 13485 e AS9100D através da TÜV. Um engenheiro revê cada desenho, verificando interseções de canais, espessura de parede e roscas de portas antes do primeiro corte.

A inspeção abrange IQC, IPQC, FAI e OQC, com ensaios de pressão quando especificado. Os coletores de PVC montam habitualmente em válvulas e acessórios de aço inoxidável, maquinados na mesma encomenda. Ver todos os serviços de usinagem CNC de plásticos.

Fabrico de PVC e processos de apoio

Além do fresamento e do torneamento, executamos furação profunda e transversal dos canais dos coletores com técnicas de furação por canhão, para que os furos intersectados permaneçam estanques, e cortamos portas NPT e BSP com chanfro de entrada a 45°.

Colagem por cimento de solvente de coletores com várias peças
Soldadura por gás quente de acessórios de depósitos
Fabrico de PVC a partir de chapa para proteções, tabuleiros e armários

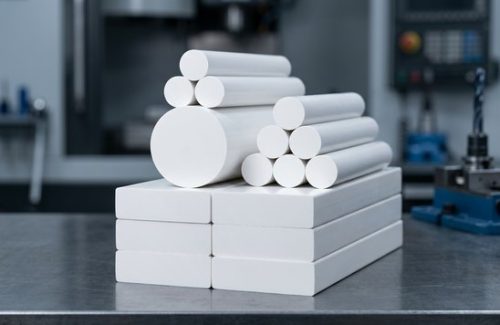

Material em bruto

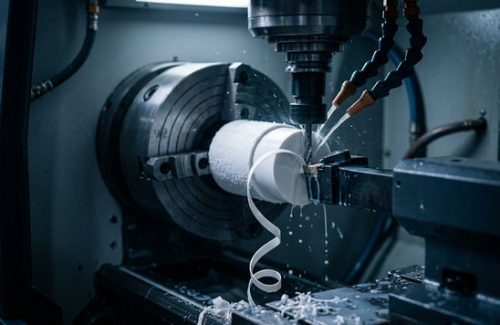

Maquinado por CNC

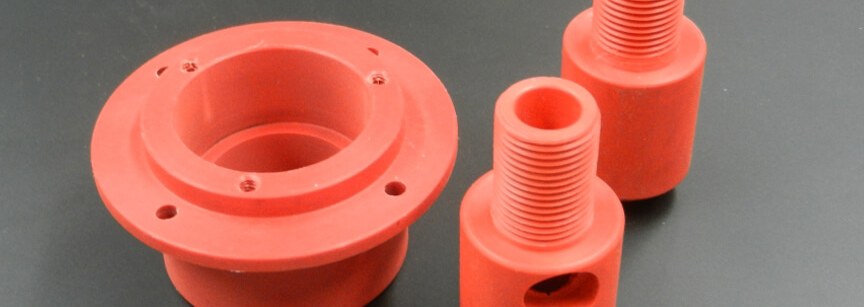

Peças acabadas

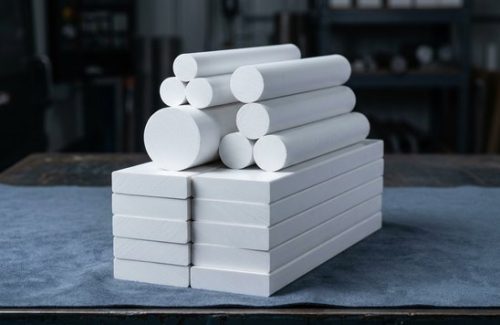

Material em bruto

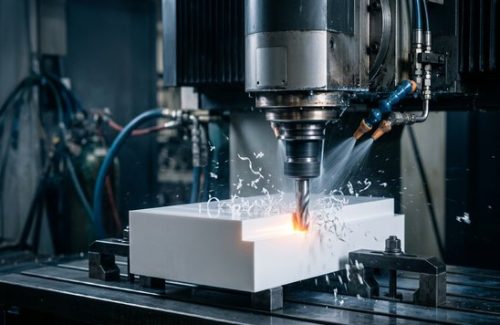

Maquinado por CNC

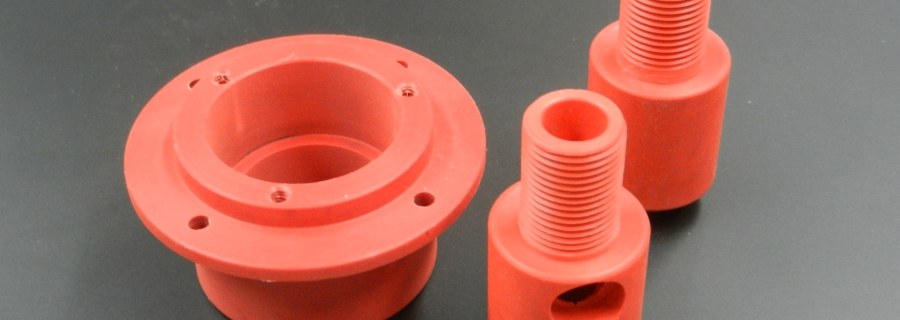

Peças acabadas

FAQ de usinagem de PVC

Perguntas frequentes sobre a usinagem de PVC rígido e CPVC colocadas por equipas de engenharia.

O PVC pode ser maquinado por CNC?

Sim. O PVC rígido e o CPVC maquinam-se bem com ferramentas de metal duro afiadas a velocidades moderadas. O essencial é manter o corte frio: o PVC liberta cloreto de hidrogénio se uma ferramenta romba o friccionar e sobreaquecer, o que danifica tanto a peça como a máquina.

Qual é a diferença entre a usinagem de PVC e de CPVC?

O CPVC tem mais cloro, o que eleva a temperatura de serviço de 60 °C para 95 °C e melhora a resistência a químicos a quente. A usinagem de CPVC é semelhante, mas o material é um pouco mais duro e mais frágil em cantos vivos, pelo que os raios e chanfros são mais importantes.

Que tolerância é realista para a usinagem CNC de PVC?

±0.01 mm em pequenas características rígidas e ±0.05 mm em coletores e placas de grandes dimensões. A dilatação térmica é três vezes superior à do alumínio, pelo que inspecionamos a 23 °C e recomendamos vedantes conformes nas interfaces PVC-metal.

O PVC é adequado para peças de alta temperatura?

Não. O PVC rígido amolece acima de 60 °C e o CPVC acima de 95 °C. Para peças de fluidos a temperaturas mais elevadas, especifique polipropileno, PTFE ou um aço inoxidável adequado à química.
