O que é usinagem CNC de 5 eixos? Definição, eixos e vantagens explicados

A usinagem CNC de 5 eixos é um processo de corte de metal que move uma ferramenta de corte (ou a peça) ao longo de cinco eixos coordenados (três lineares (X, Y, Z) e dois rotativos (tipicamente A e B, ou B e C)), permitindo cortar uma peça a partir de praticamente qualquer ângulo sem a desapertar e fixar novamente. Para um comprador que decide se uma peça necessita deste processo, a questão prática não é o número de eixos em si; é se a sua geometria, a acumulação de tolerâncias ou o número de fixações o justificam. A DEK realiza produção de 5 eixos a par de equipamentos de 3 e 4 eixos, pelo que a comparação abaixo se baseia no que realmente muda no chão de fábrica, e não em material comercial de venda de máquinas.

O que é usinagem CNC de 5 eixos?

A usinagem CNC de 5 eixos é um processo de fabrico subtrativo em que a ferramenta de corte e/ou a mesa da peça podem pivotar em dois eixos rotativos adicionais, além do curso linear padrão X, Y, Z. Essa liberdade do quinto eixo permite que a ferramenta aborde a peça a partir de ângulos compostos: as laterais, os rebaixos e as faces contornadas que uma máquina de 3 eixos só consegue alcançar virando e fixando novamente a peça.

Para um comprador de fabrico subcontratado, o ponto não é a mecânica da máquina; é a consequência no fluxo de trabalho: uma peça que exigiria duas, três ou mais fixações separadas numa máquina de 3 eixos pode muitas vezes ser acabada numa única fixação numa máquina de 5 eixos. Menos fixações significam menos oportunidades de introduzir erro de alinhamento, razão pela qual os 5 eixos são a escolha predefinida para peças com tolerâncias de posição apertadas entre elementos em faces diferentes.

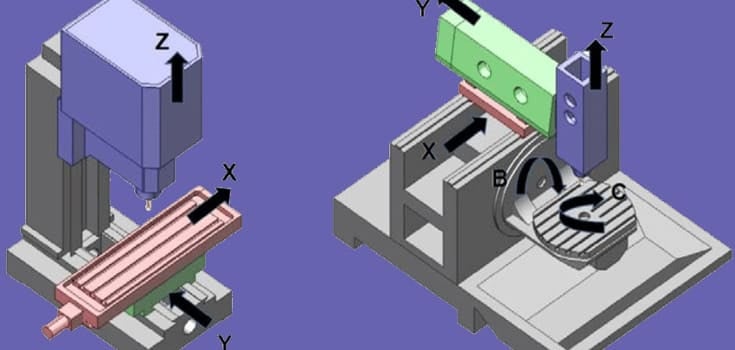

Quais são os 5 eixos de uma máquina CNC?

Os cinco eixos dividem-se em dois grupos:

Eixo	Tipo	Movimento
X	Linear	Horizontal, de um lado ao outro
Y	Linear	Horizontal, da frente para trás
Z	Linear	Vertical, de cima para baixo (profundidade da ferramenta)
A	Rotativo	Rotação em torno do eixo X
B (ou C)	Rotativo	Rotação em torno do eixo Y ou Z

O par rotativo específico depende da configuração da máquina: algumas máquinas inclinam a cabeça do fuso, outras inclinam/rodam a mesa, e algumas fazem ambas as coisas. O que importa para a sua peça é o resultado: a ferramenta pode ser apresentada à peça a praticamente qualquer ângulo composto, em movimento contínuo, sem que uma pessoa reposicione a peça.

Como funciona a usinagem de 5 eixos: posicionamento 3+2 vs. movimento simultâneo

Nem todo o trabalho de "5 eixos" acontece da mesma forma, e esta distinção é importante quando avalia um orçamento ou um plano de usinagem:

Posicionamento 3+2 (5 faces): Os dois eixos rotativos movem a peça para um ângulo fixo, bloqueiam-na no lugar e, em seguida, a máquina corta utilizando movimento padrão de 3 eixos. Este é o modo mais comum para peças prismáticas (suportes, carcaças, coletores) em que várias faces necessitam de usinagem, mas os cortes em si são retos ou contornos simples. É mais simples de programar e mecanicamente menos exigente para a máquina.

Movimento simultâneo de 5 eixos: Todos os cinco eixos se movem ao mesmo tempo, continuamente, enquanto a ferramenta corta. É isto que é necessário para verdadeiras superfícies de curva composta (pás de impulsor, componentes de turbinas, moldes esculpidos), em que a própria trajetória da ferramenta segue um percurso curvo e inclinado em vez de saltar entre posições fixas. Exige programação CAM mais sofisticada e maior rigidez da máquina, mas é a única forma de produzir certas superfícies orgânicas ou aerodinâmicas com um perfil consistente.

A maioria dos trabalhos de produção reais utiliza uma mistura de ambos na mesma fixação: 3+2 para as faces planas e furadas, movimento simultâneo para as contornadas.

Vantagens da usinagem CNC de 5 eixos

• Precisão numa única fixação. Usinar várias faces sem desapertar a peça elimina o erro de posição entre fixações que se acumula ao longo de fixações repetidas; a DEK mantém um controlo de perfil de ±0.01 mm em geometria complexa de 5 eixos.
• Capacidade para geometria complexa. Ângulos compostos, cavidades profundas e rebaixos que exigiriam fixações personalizadas ou uma segunda operação numa máquina de 3 eixos são alcançáveis diretamente.
• Tempo de ciclo mais curto em peças complexas. Menos fixações significa menos tempo não produtivo gasto a indexar, alinhar e rezerar a peça entre operações.
• Melhor consistência superficial no acabamento. As peças com contornos continuamente misturados são maquinadas de forma mais uniforme, o que é importante quando a peça se destina a um processo de acabamento como galvanoplastia ou metalização a vácuo; um acabamento uniforme do substrato reduz os defeitos visíveis após o revestimento.
• Sem comprometer a geometria das paredes. Peças estruturais de parede fina ou com nervuras que dependem da rigidez da secção podem ser maquinadas sem a tensão repetida de fixação que arrisca a deformação, o que é relevante se rigidez torcional for um requisito de projeto da peça.

No entanto, o compromisso é real: o tempo de máquina de 5 eixos e a programação são mais caros do que os de 3 eixos, pelo que não é a escolha certa para um suporte simples que só precisa de furos em duas faces.

Usinagem de 5 eixos vs. 3 eixos vs. 4 eixos

Critério	3 eixos	4 eixos	5 eixos
Eixos	X, Y, Z	X, Y, Z + 1 rotativo	X, Y, Z + 2 rotativos
Fixações para peças multifaces	Múltiplas (refixação manual)	Menos do que 3 eixos	Frequentemente apenas uma
Ideal para	Faces planas/prismáticas, cavidades, furos simples	Peças cilíndricas, elementos radiais, faces indexadas	Ângulos compostos, superfícies contornadas, tolerâncias rigorosas entre elementos
Complexidade de programação	Mais baixa	Moderada	Mais alta
Fator de custo típico	Tempo de máquina mais baixo	Moderada	Tempo de máquina mais alto, compensado por menos fixações

Se a sua peça é essencialmente plana com elementos numa ou em duas faces paralelas, a usinagem de 3 eixos faz o trabalho por menos. Se é uma peça com simetria rotacional com furos ou faces planas radiais, a usinagem de 4 eixos é frequentemente a solução ideal. A usinagem de 5 eixos justifica o seu custo superior quando os elementos abrangem várias faces com ângulos compostos e a tolerância de posição entre eles tem de ser mantida sem uma etapa de refixação.

Aplicações e setores comuns

A usinagem de 5 eixos surge sempre que a geometria é complexa e o erro de posição entre fixações não é tolerável:

• Aeroespacial: peças de suporte estrutural e componentes de interiores de cabine com bordos contornados e elementos de montagem em ângulos compostos.
• Dispositivos médicos: implantes e componentes de instrumentos em que a tolerância entre elementos em várias faces tem de ser mantida numa única fixação.

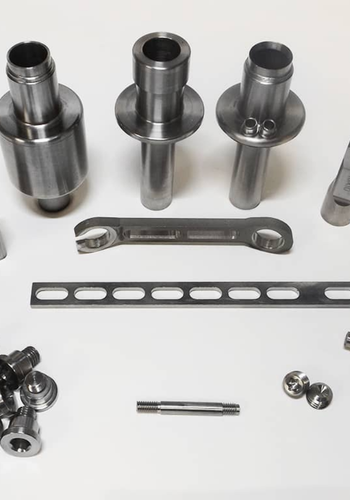

• Energia: cilindros, hastes e outros componentes de precisão com especificações exatas em várias faces.
• Robótica e equipamento industrial: carcaças e suportes estruturais com faces de montagem em ângulos não ortogonais.
• Agricultura: os componentes estruturais e de transmissão beneficiam da mesma exatidão de fixação única utilizada na usinagem CNC na agricultura, onde as peças combinam frequentemente especificações de materiais robustos com tolerâncias de acoplamento rigorosas.

Algumas peças de 5 eixos também necessitam de superfícies cementadas após a usinagem (superfícies de desgaste em engrenagens ou pinos, por exemplo), o que é uma etapa separada de tratamento térmico pós-usinagem, não algo que o próprio processo de 5 eixos faça.

A usinagem de 5 eixos é adequada para a sua peça?

Escolha 5 eixos quando a sua peça tem elementos em várias faces não paralelas, tolerância de posição rigorosa entre esses elementos, ou uma superfície contornada/em ângulo composto que não pode ser produzida com passagens retilíneas de 3 eixos. Escolha 3 eixos ou 4 eixos quando a geometria é mais simples; pagar por tempo de máquina de 5 eixos numa peça que não o necessita apenas acrescenta custo.

Se o seu desenho tem ângulos compostos, rebaixos ou requisitos de tolerância entre faces, os nossos serviços de usinagem CNC de 5 eixos abrangem materiais desde alumínio e aço inoxidável até titânio e Inconel, sem pedido mínimo. Envie o seu ficheiro CAD através da página de contacto da DEK para uma análise de qual configuração de eixos se adequa realmente à peça antes de assumir custos de ferramentas ou fixações.

Perguntas frequentes

Quais são os 5 eixos de uma máquina CNC?

Três eixos lineares (X, Y e Z) controlam o movimento da ferramenta de um lado para o outro, da frente para trás e de cima para baixo. Dois eixos rotativos, normalmente designados A e B (ou B e C, dependendo da máquina), inclinam a cabeça do fuso e/ou a mesa para que a ferramenta possa alcançar ângulos compostos sem reposicionar a peça.

Quanto custa uma máquina CNC de 5 eixos?

O investimento numa máquina de 5 eixos e o tempo de programação são superiores aos de 3 eixos, mas o custo de produção por peça depende inteiramente da sua geometria, material, tolerância e volume; não existe um valor fixo que se aplique a todas as peças. Solicitar orçamento através de serviços de usinagem de 5 eixos da DEK para obter preços para o seu desenho específico.

A usinagem CNC de 5 eixos é mais rápida?

Para peças complexas com características em várias faces, sim: uma única configuração de 5 eixos substitui várias configurações de 3 eixos, eliminando por completo o tempo de re-fixação e re-alinhamento do processo. Para geometrias simples de uma só face, a usinagem de 3 eixos é normalmente mais rápida e mais económica, porque evita a programação desnecessária dos eixos rotativos.

Existe uma máquina CNC de 6 eixos?

Sim. Uma configuração de 6 eixos acrescenta mais um eixo rotativo ou linear aos cinco padrão, sendo frequentemente utilizada com braços robóticos ou máquinas especializadas de torneamento-fresamento para uma orientação da ferramenta ainda mais complexa ou contínua. É um aumento de capacidade relevante sobretudo para peças altamente especializadas, não um requisito típico para a maioria dos trabalhos de CNC.
