Como projetar uma carcaça de motor para uma dissipação de calor eficiente

Sabia que uma dissipação de calor eficiente é importante para melhorar o desempenho do motor e prolongar a sua vida útil?

Quer trabalhe com motores automóveis ou sistemas elétricos, é essencial compreender como projetar uma carcaça de motor para uma gestão térmica ideal.

Vamos abordar a importância da dissipação de calor, os fatores a considerar no processo de projeto, as técnicas para uma implementação eficaz e as tendências futuras que estão a moldar o setor.

Importância da dissipação de calor para o desempenho e a longevidade do motor

A geração de calor é inevitável devido à conversão de energia de uma forma para outra em qualquer sistema elétrico ou mecânico, incluindo motores automóveis e de veículos elétricos (VE).

No entanto, o calor excessivo dentro de um motor pode levar à redução da eficiência, ao comprometimento da funcionalidade e até a danos a longo prazo.

Para lhe dar uma ideia de quão crítica é a dissipação de calor para o desempenho de um motor, imagine conduzir o seu carro num dia de verão escaldante sem ar condicionado.

Com o tempo, não só ficaria desconfortável ao conduzir pela cidade, como também poderiam ocorrer alguns danos irreversíveis sob o capô do seu carro!

É semelhante quando se trata de projetos de carcaças de motor: sem medidas adequadas para métodos de arrefecimento eficazes, como o arrefecimento por condução ou camisas de líquido refrigerante integradas, como nos motores arrefecidos a água, corremos o risco de comprometer os nossos investimentos ao encurtar a sua vida útil.

Problemas comuns com a dissipação de calor do motor

• Sobreaquecimento
• Eficiência reduzida
• Tensão térmica
• Degradação do isolamento
• Vibração e ruído
• Fuga térmica
• Redução do binário e da potência de saída
• Sensores de retroação imprecisos
• Aumento da manutenção e do tempo de inatividade
• Sistemas de arrefecimento inadequados

Métodos de dissipação de calor eficiente

Arrefecimento por condução

Este método utiliza materiais capazes de transferir o calor do motor o mais rapidamente possível. O cobre ou o alumínio são frequentemente utilizados para este fim, pois têm elevada condutividade térmica.

Sistemas de ventilação

Uma ventilação adequada é essencial para o desempenho e a longevidade do motor. Assim, deve incluir orifícios de ventilação que permitam a passagem do ar e o arrefecimento da carcaça do motor.

Tubos de calor

Os tubos de calor oferecem outra forma de transportar o calor para longe do motor de modo eficiente. Utilizam uma combinação de condução e convecção para retirar o calor dos pontos críticos e distribuí-lo por áreas mais amplas.

Camisas de líquido refrigerante

Em muitos casos, podem ser necessárias camisas de líquido refrigerante ou um sistema de arrefecimento, dependendo do tamanho do motor e da sua utilização prevista.

Uma camisa de líquido refrigerante a água ou outro tipo de sistema de arrefecimento líquido faz circular o refrigerante por tubos integrados na carcaça do motor, o que ajuda a dissipar o calor excessivo.

Materiais de encapsulamento

A utilização de materiais de encapsulamento pode criar uma camada adicional de isolamento no projeto da carcaça do motor, o que reduz a quantidade de calor transferida entre as diferentes partes do motor

Fatores a considerar no projeto da carcaça do motor para uma dissipação de calor eficiente

Seleção de materiais para condução e isolamento térmico

Escolha materiais com boa condutividade térmica para os componentes do motor que entram em contacto direto com os elementos geradores de calor. Isto facilita uma transferência de calor eficiente a partir do motor.

Os materiais isolantes devem ser utilizados onde a transferência de calor é indesejável, impedindo que o calor se propague para componentes sensíveis.

Otimização da geometria da carcaça do motor

Projete a carcaça do motor para maximizar a área de superfície e minimizar as cavidades que retêm o calor. Áreas de superfície maiores ajudam a dissipar o calor para o ambiente circundante.

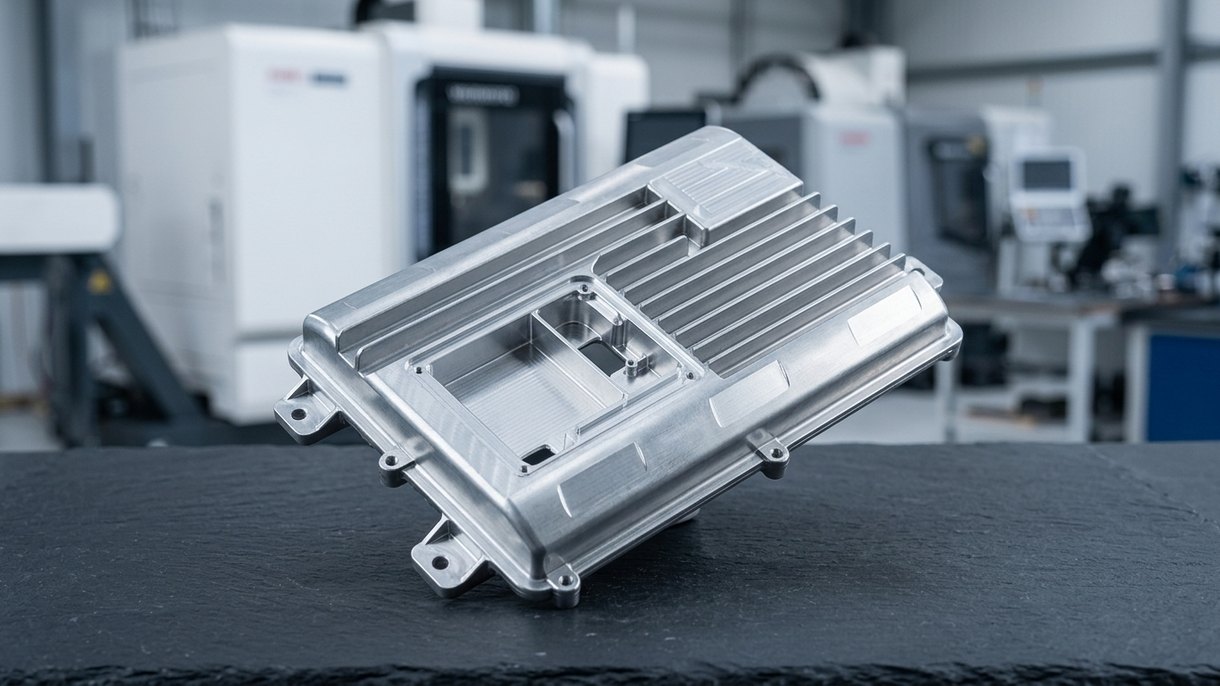

Incorpore aletas, nervuras ou outras características geométricas que melhorem a convecção natural e a radiação de calor.

Colocação e projeto de orifícios de ventilação e ventoinhas

• A localização dos orifícios de ventilação deve ser escolhida com cuidado para permitir um fluxo de ar ideal em toda a carcaça do motor. Os orifícios devem ser colocados onde o calor é mais gerado, como perto das cabeças de bobina ou de outros componentes de alta temperatura.
• O diâmetro dos orifícios de ventilação deve ser selecionado com base nos requisitos de fluxo de ar previstos. Um diâmetro demasiado pequeno pode restringir o fluxo de ar, enquanto aberturas excessivamente grandes podem originar ruído e vibração excessivos.
• As ventoinhas podem ajudar a aumentar o fluxo de ar através da carcaça do motor, dissipando mais calor e reduzindo as temperaturas globais. Ao selecionar uma ventoinha, devem considerar-se fatores como o tamanho, a velocidade e o consumo de energia, para garantir que são adequadas ao design específico do motor.
• A orientação das ventoinhas dentro da carcaça do motor é importante para um desempenho de arrefecimento ideal. Normalmente, as ventoinhas são colocadas em frente aos orifícios de ventilação para criar um fluxo de ar constante em toda a carcaça.
• Em alguns casos, pode ser possível utilizar correntes de convecção natural em vez de métodos de arrefecimento ativos, como ventoinhas ou bombas. Os engenheiros podem melhorar a eficiência projetando com base neste princípio, reduzindo simultaneamente o consumo de energia e a complexidade.

Utilização de tubos de calor e materiais de encapsulamento

Os tubos de calor são eficientes na transferência de calor de uma zona para outra. A incorporação de tubos de calor no design da carcaça pode canalizar o calor para longe dos componentes críticos.

Os materiais de encapsulamento com elevada condutividade térmica podem encapsular componentes sensíveis, permitindo uma melhor dissipação do calor.

Vedação e proteção ambiental

Garanta que o design de dissipação de calor não compromete a proteção do motor contra fatores ambientais como pó, humidade e contaminantes.

Utilize juntas, vedantes e revestimentos adequados para equilibrar a dissipação de calor e a proteção.

Modelação e simulação térmica

Utilize ferramentas de modelação e simulação térmica para prever como o calor irá fluir dentro da carcaça do motor. Isto ajuda a identificar potenciais pontos críticos e a otimizar o design em conformidade.

Compatibilidade com métodos de arrefecimento

Se for utilizado arrefecimento líquido, projete a carcaça para acomodar eficazmente os percursos de circulação do refrigerante e os permutadores de calor. Considere a compatibilidade com sistemas de arrefecimento externos, se necessário.

Integração de sensores e sistemas de monitorização

Incorpore sensores de temperatura dentro da carcaça do motor para monitorizar os níveis de calor em tempo real. Estes dados podem orientar as decisões de manutenção e operação.

Consideração das restrições de fabrico

Garanta que o design é fabricável com as técnicas e tecnologias disponíveis: projete para facilitar a montagem, a manutenção e potenciais modificações futuras.

Técnicas para um design eficaz da carcaça do motor com vista a uma dissipação de calor eficiente

Realização de análises e simulações térmicas

• Definir as condições de fronteira
• Selecionar o tamanho e o tipo de malha
• Atribuir propriedades dos materiais e cargas térmicas
• Executar a simulação e analisar os resultados
• Modificar o design com base nos resultados da análise

Ensaios de validação do design da carcaça do motor

Estes ensaios consistem em colocar o motor em funcionamento num ambiente controlado para medir a sua temperatura, verificando se esta se encontra dentro dos intervalos aceitáveis. Os resultados destes ensaios ajudam os engenheiros a afinar o design e a efetuar os ajustes necessários para um desempenho ideal.

Um exemplo de ensaio de validação é a termografia, em que câmaras de infravermelhos captam imagens da distribuição de temperatura do motor durante o funcionamento. Esta técnica permite aos engenheiros identificar pontos críticos na superfície do motor, indicando zonas onde a dissipação de calor pode ser inadequada.

Outros métodos incluem termopares ou registadores de dados que monitorizam as variações de temperatura ao longo do tempo. Assim, os engenheiros podem garantir um funcionamento seguro e uma vida útil prolongada dos motores através da validação dos seus designs.

Utilização de ferramentas de modelação computacional

Estas ferramentas permitem realizar simulações complexas de forma rápida e precisa, proporcionando informações inestimáveis sobre o desempenho de diferentes designs no que respeita à dissipação de calor.

Por exemplo, através da dinâmica de fluidos computacional (CFD), podemos ver como o ar irá fluir sobre a carcaça do motor e identificar potenciais zonas de estagnação ou turbulência que possam reduzir a eficiência do arrefecimento.

Outra vantagem da modelação computacional é a possibilidade de testar diferentes cenários sem construir fisicamente vários protótipos. Isto poupa tempo e dinheiro, ao mesmo tempo que permite aos designers explorar uma gama mais vasta de opções de design do que seria possível de outra forma.

Além disso, estes modelos podem ser utilizados como base para testes de validação depois de os protótipos físicos serem construídos.

Manutenção e limpeza da carcaça do motor

• Inspecione regularmente a carcaça do motor para detetar quaisquer sinais de danos, como fissuras ou amolgadelas, que possam impedir o fluxo de ar e reduzir a eficiência de arrefecimento.
• Limpe o exterior da carcaça do motor com uma escova ou um pano macio para remover qualquer sujidade ou detritos que possam obstruir os orifícios de ventilação ou impedir o fluxo de ar.
• Utilize ar comprimido para soprar qualquer poeira ou detritos acumulados no interior da carcaça do motor, tendo o cuidado de não danificar quaisquer componentes internos.
• Verifique o estado das pás do ventilador e substitua-as se estiverem gastas ou danificadas, uma vez que isso pode afetar o desempenho do sistema de arrefecimento.
• Substitua quaisquer juntas ou vedantes danificados para garantir que a carcaça do motor fica devidamente vedada contra a humidade e os contaminantes.

Conclusão

Gerir o calor de forma eficiente é importante para manter o desempenho e a durabilidade do motor. Técnicas como o arrefecimento por condução, a ventilação, os tubos de calor e as camisas de líquido refrigerante ajudam a dissipar o calor de forma eficaz.

Fatores como a escolha do material, o design da carcaça e uma ventilação adequada desempenham um papel fundamental na criação de um sistema de arrefecimento bem-sucedido.

A manutenção e os testes regulares garantem que o motor se mantém dentro de limites de temperatura seguros, aumentando a sua longevidade e eficiência global.
