Prototipagem rápida: o que é, exemplos e quanto custa

O que é a prototipagem rápida?

A prototipagem rápida é um conjunto de métodos de fabrico (entre eles a usinagem CNC, a impressão 3D, a fundição de uretano e a conformação de chapa metálica) utilizados para transformar um ficheiro CAD numa peça física em dias, em vez das semanas ou meses que um ciclo completo de ferramentas de produção exige. Existe para que os engenheiros possam pegar, testar e rever um projeto antes de se comprometerem com ferramentas definitivas ou com uma série de produção.

A prototipagem tradicional tende a construir com as mesmas ferramentas e processos que o produto final irá usar, pelo que uma alteração de projeto implica refazer um molde ou matriz, algo lento e dispendioso. A prototipagem rápida dispensa ou adia esse investimento em ferramentas. Uma revisão custa um novo ficheiro CAD e uma nova peça, não um novo molde, e é por isso que as equipas recorrem a ela sempre que um projeto ainda está em evolução.

Como funciona a prototipagem rápida

O fluxo de trabalho é curto por conceção:

1. Projeto CAD: o engenheiro modela a peça e assinala as características mais importantes: dimensões críticas, superfícies de acoplamento e caminhos de carga.
2. Seleção do método: o processo adequado depende do material, da geometria, da quantidade, da tolerância e do que a peça precisa de comprovar (basta ter o aspeto correto ou tem de resistir a um ensaio de carga?).
3. Fabrico: a peça é cortada, impressa ou fundida, consoante o método escolhido.
4. Teste e iteração: a peça é submetida a ensaios de ajuste, funcionais ou de campo, e os resultados alimentam diretamente a revisão CAD seguinte.

Como cada ciclo é curto, as equipas costumam fazer várias iterações antes de fixar um projeto para produção, algo que um processo com ferramentas não consegue suportar economicamente.

Tipos de métodos de prototipagem rápida

Impressão 3D / Fabrico aditivo

A impressão 3D constrói uma peça camada a camada diretamente a partir de um modelo 3D, sem necessidade de ferramentas. É o caminho mais rápido para um modelo conceptual aproximado ou para uma verificação de forma e ajuste, sobretudo para geometrias orgânicas difíceis de maquinar. As propriedades dos materiais das peças impressas ficam geralmente aquém das dos metais e plásticos maquinados, pelo que é mais adequada a modelos conceptuais de fase inicial do que a peças que tenham de resistir a cargas mecânicas ou térmicas reais. A resina, o nylon e outros polímeros imprimíveis comportam-se de forma diferente depois de impressos; o Serviço de Impressão 3D explica qual material se adequa a cada caso de utilização.

Usinagem CNC

A usinagem CNC é um processo subtrativo: cortar um bloco sólido de metal ou plástico até à geometria final com uma fresadora ou um torno. Trabalha diretamente com os mesmos materiais de qualidade técnica com que o produto final será fornecido (alumínio, aços inoxidáveis e ligados, titânio, PEEK, PTFE e dezenas de outros), pelo que é o método de eleição sempre que um protótipo tem de resistir a ensaios de carga, calor, vibração ou exposição química, em vez de apenas ter bom aspeto numa prateleira.

A usinagem CNC padrão mantém normalmente uma tolerância geral de cerca de ±0,025–0,05 mm numa peça. Os valores mais apertados reservam-se a características críticas específicas, não à peça inteira: até ±0,005 mm em superfícies críticas de ajuste, ±0,01 mm de controlo de perfil em geometria complexa de 5 eixos e ±0,003 mm em características de precisão pequenas, inferiores a 10 mm. Indicar quais as características que realmente necessitam dessa precisão (em vez de apertar todo o desenho) evita que o orçamento do protótipo dispare. O fresamento e o torneamento em 3 a 5 eixos tratam desta fase diretamente; opções de CNC para protótipos explica quando usar cada uma.

Fundição de uretano, chapa metálica e outros métodos

• A fundição de uretano (a vácuo) utiliza um molde de silicone retirado de um modelo mestre para produzir desde algumas unidades até algumas centenas de peças de plástico rígido ou semelhante a borracha, sem cortar ferramentas de produção.
• O fabrico de chapa metálica corta, dobra e une chapa plana em suportes, painéis e invólucros, útil quando a própria peça de produção será em chapa metálica.
• O corte por jato de água corta chapa espessa de forma limpa, o laser trata chapa fina com um corte estreito e o plasma corta material estrutural rapidamente; os Principais 5 modos de cortar metal para fabrico de peças explicam qual se adequa a cada protótipo.

Quais são os exemplos de prototipagem rápida?

Os protótipos rápidos dividem-se geralmente em quatro níveis de fidelidade, cada um respondendo a uma pergunta diferente:

• Bloco de prova de conceito: uma peça em bruto, maquinada ou impressa sem acabamento, produzida apenas para verificar a forma e o encaixe básicos.
• Modelo looks-like: corresponde à aparência, cor e textura finais, mas não necessariamente ao material ou à resistência finais; útil para feiras e demonstrações a investidores.
• Protótipo funcional works-like: produzido num material representativo da produção para validar o comportamento sob carga, o encaixe e o desempenho térmico ou elétrico. É aqui que a usinagem CNC se destaca, pois pode utilizar a liga metálica ou o plástico efetivamente pretendidos em vez de um substituto.
• Peça de validação de pré-produção: produzida com o acabamento, as tolerâncias e o material previstos, verificada face ao desenho de engenharia completo antes do lançamento de uma série de produção.

Exemplos concretos e reconhecíveis do setor para cada caso:

• Aeroespacial: um suporte em alumínio ou titânio maquinado por CNC, cortado segundo as tolerâncias reais do desenho e submetido a ensaios de encaixe e de carga antes de ser aprovado para uma aplicação de suporte estrutural ou de cabine não crítica para o voo. Os materiais e as etapas de qualificação específicos das peças aeroespaciais estão detalhados no guia de prototipagem aeroespacial e nos serviços de prototipagem aeroespacial.
• Dispositivos médicos: uma caixa de dispositivo em aço inoxidável ou PEEK maquinada, testada quanto ao encaixe dimensional e à tolerância à esterilização antes de a geometria ser fixada para produção.
• Robótica: uma caixa em alumínio ou um suporte de articulação maquinados, testados quanto ao peso, à dissipação térmica e ao alinhamento dos furos de montagem num chassi de robô real antes de se comprometer uma série de produção.

Vantagens da prototipagem rápida

• Iteração mais rápida: as alterações de design demoram dias, e não as semanas exigidas por um novo molde ou estampo.
• Custo mais baixo por iteração: nenhum investimento em ferramentas a amortizar caso seja necessária uma revisão.
• Validação real do design: os protótipos funcionais em materiais de engenharia detetam problemas de encaixe, de tolerância e de material antes de chegarem à linha de produção.
• Risco de produção reduzido: os problemas surgem numa única peça de baixo custo em vez de em toda uma série com ferramentas.
• Aprovação mais fácil pelas partes interessadas: uma peça física resolve debates de design mais depressa do que uma renderização.

Quanto custa a prototipagem rápida?

Não existe um preço único, porque são demasiadas as variáveis que se alteram de forma independente. O que realmente determina o valor:

• Método: a impressão 3D é normalmente o ponto de entrada mais económico para um modelo conceptual simples; a usinagem CNC custa mais por peça em volumes muito baixos, mas proporciona propriedades de material de nível de produção; a fundição em uretano situa-se entre as duas para séries de algumas dezenas a algumas centenas de unidades.
• Material: os plásticos de engenharia comuns custam menos a maquinar ou a imprimir do que os metais; ligas como o titânio ou o Inconel custam mais, tanto em matéria-prima como em tempo de máquina, do que o alumínio ou o aço macio.
• Complexidade e tolerância da peça: tolerâncias apertadas e geometria multi-eixo acrescentam tempo de máquina. Um suporte plano custa menos a prototipar do que uma peça com canais internos, reentrâncias ou controlo de perfil abaixo de ±0.01 mm.
• Quantidade: o custo unitário diminui à medida que o tamanho do pedido aumenta, porque o tempo de preparação e de programação se reparte por mais peças, ainda que o gasto total em material suba.

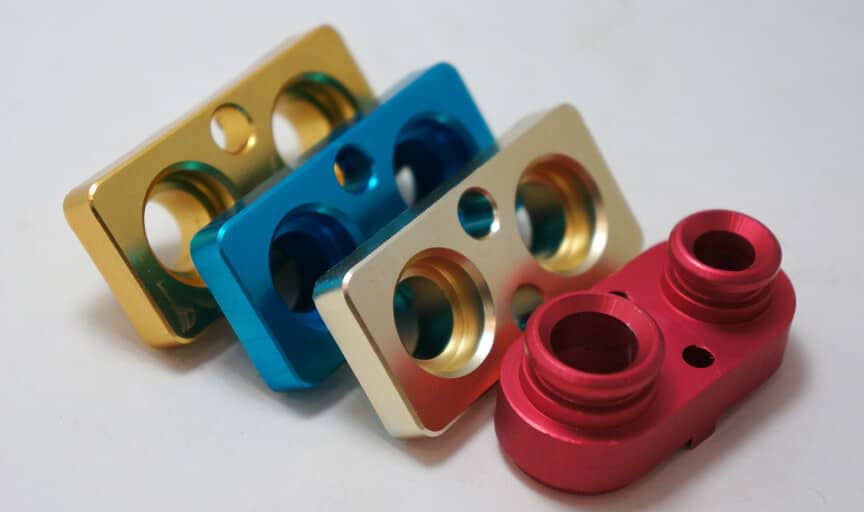

• Acabamento: dispensar a anodização, a galvanoplastia ou a pintura numa peça de prova de conceito mantém a fatura baixa; uma peça looks-like ou de pré-produção normalmente necessita do acabamento real para ser validada corretamente.
• Prazo de entrega: o prazo de protótipo indicado pela DEK é de apenas 3 dias assim que o design está pronto para maquinar, o que vale a pena planear em vez de pagar mais tarde um prémio de urgência.

Para dar números aproximados, tome-se um suporte de montagem simples em alumínio de cerca de 100 mm, com alguns furos e uma dobra ou cavidade moderada, uma peça típica numa revisão de design inicial:

Método	Custo típico por unidade*	Mais indicado para
Impressão 3D (resina/nylon)	~30–150 USD	Verificação rápida de forma/encaixe, sem requisito de carga
Usinagem CNC (alumínio)	~150–400 USD	Ensaios funcionais no material-alvo real
Fundição em uretano (molde pequeno + unidades)	~800–2 000 USD no total para uma série curta, com queda rápida do custo por unidade após as primeiras unidades	Algumas dezenas a algumas centenas de peças idênticas, sem necessidade de metal

*Os valores indicados são intervalos de mercado típicos para uma peça deste tamanho e complexidade, não um orçamento; o preço real depende dos fatores acima.

Para um detalhamento mais preciso dos preços por processo, Custo de fresamento CNC: tudo o que precisa de saber e nos custo de torneamento consulte separadamente as rubricas de fresamento e torneamento.

Envie um desenho e obtenha um valor específico para o seu projeto em vez de estimar com base em fatores gerais; solicitar orçamento.

Prototipagem rápida vs. fabrico tradicional

Critério	Prototipagem rápida	Fabrico tradicional
Velocidade	De alguns dias a duas semanas por iteração	De semanas a meses, dependendo do prazo de entrega do ferramental
Custo de ferramental	Nenhum ou mínimo (não requer ferramental rígido)	Investimento inicial significativo em moldes, matrizes ou dispositivos
Volume ideal	De peça única a volume baixo/médio, sem pedido mínimo	Volume médio a alto, em que o custo do ferramental se dilui pelas unidades
Flexibilidade de design	Alta: uma revisão é um novo ficheiro, não um novo molde	Baixa depois de o ferramental estar cortado; as alterações são caras e lentas

A fidelidade também se enquadra aqui: peças de prova de conceito de baixa fidelidade e peças de pré-produção de alta fidelidade contam ambas como prototipagem rápida; a diferença está no grau de correspondência da peça com o material, o acabamento e a tolerância finais, e não no método de fabrico em si.

Escolher o parceiro certo de prototipagem rápida

Antes de entregar um desenho, verifique:

• Materiais disponíveis: metais e plásticos de engenharia reais, não apenas algumas resinas predefinidas.
• Capacidade de tolerância: confirme se a tolerância mais apertada indicada cobre efetivamente as suas características críticas, e não apenas uma afirmação genérica.
• Prazo de entrega: obtenha um número real de dias cotado para a sua peça, não um intervalo de marketing.
• Flexibilidade sem pedido mínimo: necessária para protótipos únicos e pequenos lotes de validação antes de o design estar finalizado.
• Certificações de qualidade: ISO 9001, AS9100D e ISO 13485 são importantes se a peça vier a integrar um programa aeroespacial ou médico, uma vez que essas normas regem a rastreabilidade e os registos de inspeção que acompanham a peça a jusante.

Paredes finas e geometrias internas apertadas exigem frequentemente ajustes de design para se manterem maquináveis; 7 Tips for CNC Machining Complex Parts aborda as correções que evitam um redesenho completo.

Guias de custos relacionados

O torneamento tipo suíço tem os seus próprios fatores de custo quando as peças diminuem e a precisão aumenta; consulte custo de usinagem. Quando um protótipo passa a validação e avança para uma produção, a lógica de preços muda novamente, como se explica em fabrico por encomenda.

A DEK realiza fresamento CNC (3, 4 e 5 eixos), torneamento tipo suíço e torneamento CNC padrão, eletroerosão e retificação de precisão em mais de 50 metais e plásticos de engenharia, com certificação ISO 9001, ISO 13485 e AS9100D, e sem pedido mínimo nas encomendas. Os detalhes completos das capacidades estão na página capacidades de prototipagem rápida CNC ; envie um desenho para obter um orçamento e um prazo específicos.

Perguntas frequentes

O que é a prototipagem rápida?

A prototipagem rápida é um conjunto de métodos de fabrico (usinagem CNC, impressão 3D, fundição em uretano e processos semelhantes) utilizados para transformar um design CAD numa peça física rapidamente, sem cortar primeiro o ferramental de produção. Permite às equipas testar e rever um design antes de se comprometerem com uma produção completa.

Quais são exemplos de prototipagem rápida?

Exemplos comuns incluem um bloco de prova de conceito usado apenas para verificar a forma básica, um modelo de aparência para demonstrações, um protótipo funcional maquinado no material final pretendido para testes de carga ou de encaixe, e uma peça de validação de pré-produção verificada face ao desenho final antes de uma produção.

A prototipagem rápida é uma competência?

É um processo, não uma competência única. Fazer bem exige várias competências em simultâneo: modelação CAD, conhecimentos de design para fabrico e familiaridade prática com métodos de fabrico como usinagem CNC, impressão 3D e fundição, e não uma técnica específica que alguém domine isoladamente.

Quais são os quatro tipos de prototipagem?

São habitualmente classificados como protótipos de prova de conceito, de aparência, de funcionalidade e de pré-produção/validação. Cada um representa um passo no sentido de uma correspondência mais próxima com o material, o acabamento e a tolerância do produto final, evoluindo de uma verificação grosseira da forma para uma peça pronta a aprovar para produção.
