How hard is Ti-6Al-4V to machine compared to steel?

Its machinability rating is about 20–25% of 1212 free-machining steel. Low thermal conductivity concentrates heat at the tool edge, the alloy reacts with tool materials, and its low modulus causes springback and chatter. Cycle times and tool costs are typically 3–5× those of a mild steel part.

What is the difference between Grade 5 and Grade 23 (ELI) titanium?

Same Ti-6Al-4V alloy, but Grade 23 limits oxygen to 0.13% and iron to 0.25%, which lowers yield slightly (795 vs 828 MPa) and improves fracture toughness and ductility. Grade 23 is specified for implants under ASTM F136 and for cryogenic parts.

What tolerances can you hold on grade 5 titanium machining?

±0.025 mm standard and ±0.005 mm on request for milled and turned features, ±0.003 mm on small Swiss-turned features, and ±0.01 mm profile on 5-axis contours. Rigid fixturing and staged finishing passes make this achievable in titanium.

Обработка титана Grade 5 (Ti-6Al-4V)

Также известен как Ti-6Al-4V · UNS R56400 · EN 3.7164

Обработка титана Grade 5 превращает Ti-6Al-4V (UNS R56400) и его вариант ELI в аэрокосмические фитинги, компоненты имплантатов и гоночные детали. DEK обеспечивает ±0.005 mm по запросу в соответствии с AS9100D и ISO 13485, без минимальной партии и с прототипами за 3–5 дней.

Запросить расчёт

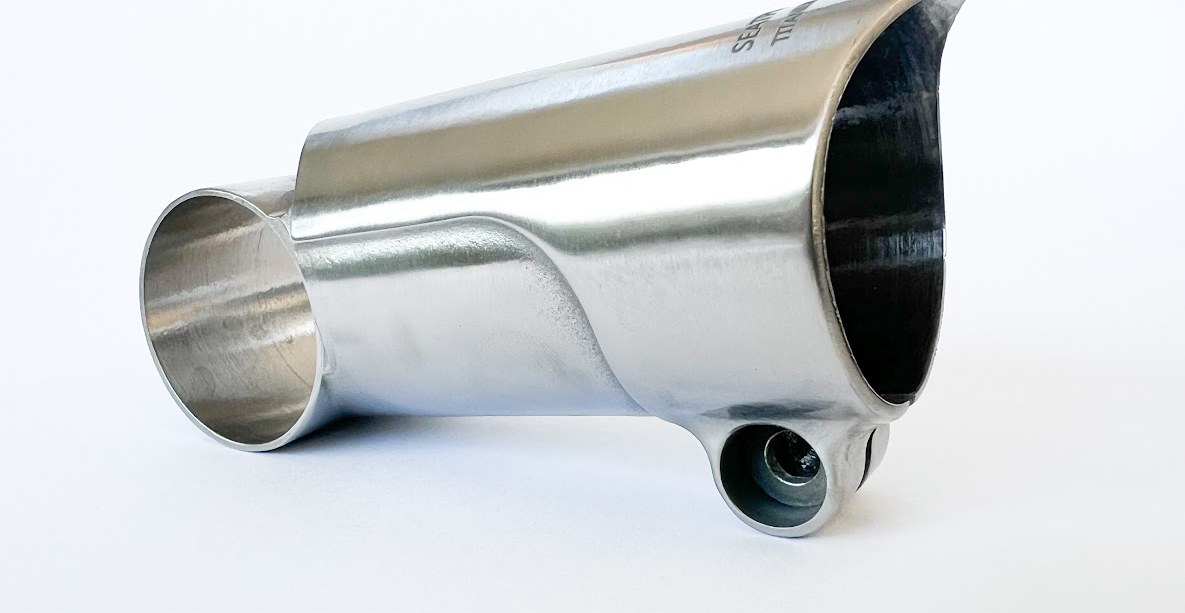

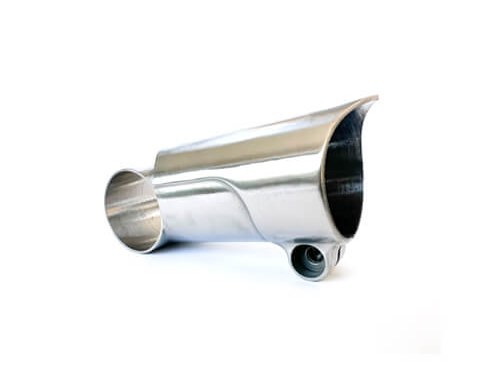

Titanium bike bracket isolated on white background

UNS R56400
EN 3.7164 (3.7165)
ASTM B348 Gr 5
AMS 4928
JIS Class 60

895 MPa min

Предел прочности
828 MPa min

Предел текучести
10–14%

Удлинение
33–36 HRC

Твёрдость
4.43 g/cm³

Плотность

Возможности и допуски DEK для Grade 5

Допуски, финишная обработка поверхности и сроки, которые DEK обеспечивает при обработке Ti-6Al-4V на станках с ЧПУ — от 5-осевой обработки до токарной обработки швейцарского типа и проволочной электроэрозии.

Фрезерованные/точеные элементы
±0.025 mm
стандарт
Жёсткий допуск
±0.005 mm
по запросу

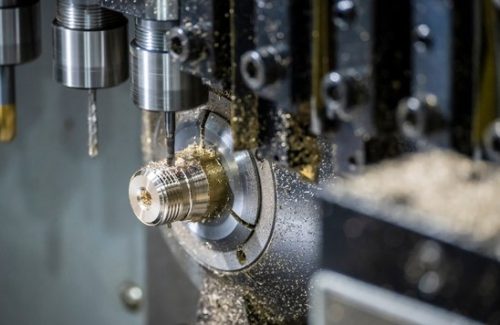

Элементы токарной обработки швейцарского типа
±0.003 mm
малые элементы

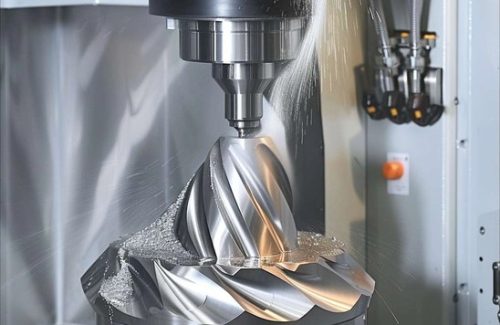

5-осевой контроль профиля
±0.01 mm
контурные детали
Отверстия и посадки валов
H7 / g6
типовые посадки
Финишная обработка поверхности
Ra 0.8–1.6 µm
после механообработки
Шлифование или полирование
Ra 0.2–0.4 µm
после шлифования
Срок изготовления прототипа
3–5 дней
без минимальной партии

Свойства Ti-6Al-4V и эквивалентные обозначения

Данные о свойствах Grade 5 (Ti-6Al-4V) в отожжённом состоянии, со значениями Grade 23 (Ti-6Al-4V ELI) для имплантатов.

Механические свойства

Предел прочности 895–1,000 MPa (895 min)
Предел текучести 828–930 MPa (828 min)
Удлинение 10–14%
Твёрдость 33–36 HRC
Твёрдость (по Бринеллю) прибл. 334 HB
Обрабатываемость (1212=100%) ~20–25%

Физические и термические свойства

Плотность 4.43 g/cm³
Модуль упругости 114 GPa
Теплопроводность 6.7 W/m·K
Макс. рабочая температура 350–400 °C

Химический состав

Алюминий (Al) 5.5–6.75%
Ванадий (V) 3.5–4.5%
Железо (Fe) ≤0.30%
Кислород (O) ≤0.20%
Титан (Ti) остальное

Grade 23 (Ti-6Al-4V ELI)

Обозначения UNS R56401
Стандарты ASTM F136 / AMS 4930
Кислород / железо ≤0.13% O, ≤0.25% Fe
Предел прочности 860 MPa min
Предел текучести 795 MPa min
Удлинение 10–15%
Твёрдость 32–35 HRC

Почему обработка Ti 6Al 4V сложна

Как Grade 5 ведёт себя на шпинделе: тепло у кромки, реактивная стружка и упругий возврат, а также схемы установки, которые применяет DEK для контроля этих факторов.

При 6.7 W/m·K титан проводит тепло примерно в семь раз хуже стали, поэтому тепло резания концентрируется у кромки инструмента, где температура превышает 1,000 °C и твёрдый сплав размягчается. Горячий титан также реагирует с материалами инструмента, приваривая стружку к кромке.

С модулем упругости 114 GPa он прогибается примерно вдвое сильнее стали и пружинит за инструментом. Жёсткие схемы установки на 5-осевых станках не являются опцией.

40–80 m/min для черновой обработки твёрдым сплавом, высоконапорная подача СОЖ через инструмент
Острая мелкозернистая твердосплавная пластина, заменяемая по фиксированному графику износа; инструмент никогда не останавливается на месте
Короткий вылет, полноконтактное закрепление, попутное фрезерование, постоянное зацепление
Тонкие стенки обрабатываются чередующимися проходами с припуском 0.2–0.3 mm на чистовой проход

Скорость резания
40–80 m/min
Черновая обработка твёрдым сплавом
Обрабатываемость
~20–25%
относительно стали 1212 = 100%
Теплопроводность
6.7 W/m·K
Тепло остаётся у кромки инструмента
Температура кромки
свыше 1,000 °C
Твёрдый сплав размягчается
Припуск на чистовую обработку
0.2–0.3 mm
Тонкие стенки, с обеих сторон
Время цикла и оснастка
3–5×
по сравнению с деталью из мягкой стали

Типичные детали из титана Grade 5, обработанные на станках

Детали из Ti-6Al-4V, которые DEK обрабатывает для аэрокосмической, медицинской и автоспортивной отраслей, где нагрузка или нагрев исключают алюминий.

Аэрокосмические фитинги

Кронштейны двигателей, фитинги шасси и элементы каркаса планера, которые работают при более высокой температуре или несут большую нагрузку, чем допускает алюминий.
Приводы и крепёж

Компоненты приводов и крепёж, обработанные по AS9100D с полной прослеживаемостью, отчётами FAI и данными CMM.
Ортопедические имплантаты

Ортопедические имплантаты и спинальные кейджи из Grade 5 ELI по ISO 13485 с прослеживаемостью партии от сертификата на пруток до готовой детали.
Костные винты, абатменты

Костные винты, стоматологические абатменты и штифты диаметром от 1 мм на станках с ЧПУ и швейцарских токарных станках, из Grade 5 ELI для имплантатов.
Хирургические инструменты

Хирургические инструменты из Grade 5 ELI с цветной анодировкой титана для идентификации и отделкой по требованиям ISO 13485.
Детали для автоспорта

Гоночные детали из Ti-6Al-4V — альфа-бета-сплава, выбранного за прочность при плотности 4,43 г/см³.
Дроны и робототехника

Детали для дронов и робототехники — обычная работа с Grade 5, обрабатываемая на 3-, 4- и 5-осевых фрезерных станках без минимальной партии.
Морские компоненты

Морские детали из Grade 5, где конструкционная или усталостная нагрузка исключает технически чистый титан.

Когда выбирать титан Grade 5 или Grade 2

Выбор между титаном Grade 5 и Grade 2 — это прочность против технологичности и стоимости: выбирайте Grade 5, когда деталь несёт конструкционную или усталостную нагрузку, и ELI для имплантатов и криогенных условий.

Критерий	Этот сплавGrade 5	Grade 23 ELI	Grade 2	Grade 1
Тип	Альфа-бета	Сплав ELI	Чистый Ti	Чистый Ti
Предел прочности	895 MPa min	860 MPa min	345 МПа	Мягче
Предел текучести	828 MPa min	795 MPa min	–	–
Обрабатываемость	~20–25%	~20–25%	~25–30%	–
Технологичность	Ниже	Лучше	Проще	Максимум
Типичное применение	Конструкции	Имплантаты	Химия	Формовка

Термообработка и финишная обработка поверхности

Для Grade 5 отделка служит идентификации и усталостной прочности, а не защите от коррозии; всё выполняется на деталях, которые обрабатывает DEK.

Запросить расчёт обработки титана Grade 5

Пришлите чертёж в STEP, IGES или PDF с указанием сплава (5 или 23 ELI), состояния, допусков и отделки. Инженер проверит тонкие стенки и резьбы и рассчитает цену в течение 6 часов.

Запросить расчёт Все марки титана

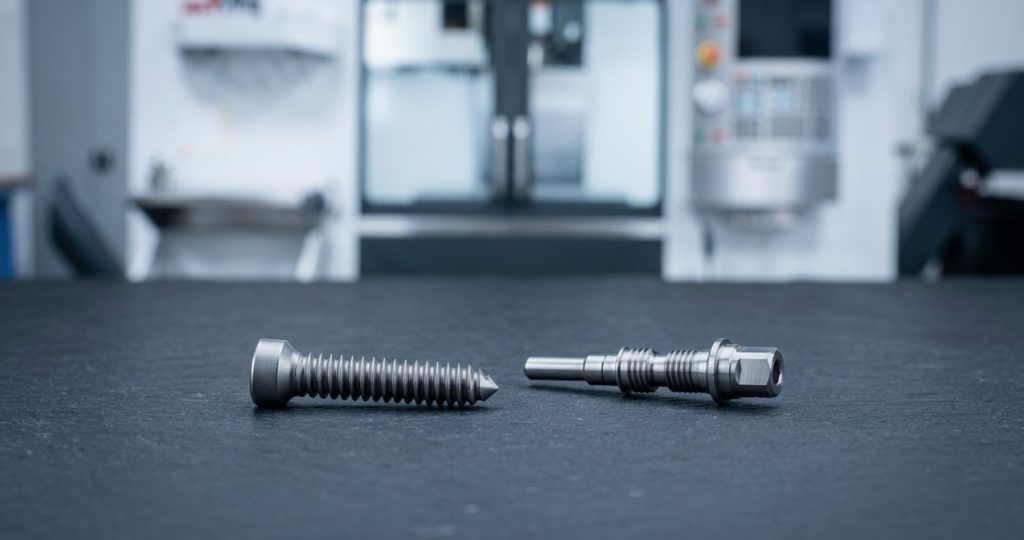

Grade 5 titanium implant screw and abutment on dark table

Обработка Ti-6Al-4V на станках с ЧПУ в DEK

Grade 5 — альфа-бета-сплав: алюминий стабилизирует альфа-фазу для прочности и жаропрочности, ванадий стабилизирует бета-фазу для обрабатываемости. На него приходится примерно половина всего используемого в мире титана.

Почему DEK для обработки титана 6-4

Сертификаты AS9100D, ISO 13485 и ISO 9001:2015 от TÜV; Grade 5 — еженедельная серийная работа, а не разовый заказ
Спектрометрическая проверка каждой партии Grade 5 и ELI; контроль на CMM с этапами IQC, IPQC, FAI и OQC
Расчёты, проверенные инженером, в течение 6 часов с учётом реального машинного времени и оснастки для титана
Без минимальной партии; прототипы за 3–5 дней, доставка по всему миру за 3–7 дней

Титан проходит тот же процесс обработки на станках с ЧПУ , что и любой заказ DEK.

Маршруты обработки и термообработка

Большинство деталей из Grade 5 обрабатывают в состоянии после отжига. Термообработку выполняют перед финишной механообработкой, поскольку альфа-слой, образующийся на воздухе, хрупок и должен быть удалён.

Проволочная электроэрозия для тонких пазов и профилей, которые деформировались бы под фрезой; изменённый слой удаляется там, где важна усталостная прочность
Резьбофрезерование (предпочтительнее нарезания метчиком свыше M6), глубокое сверление, круглое и плоское шлифование
3- и 4-осевое фрезерование плит и корпусов размером примерно до 1000 мм

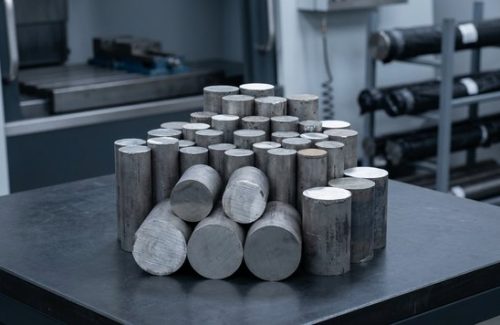

Исходная заготовка

Обработано на станках с ЧПУ

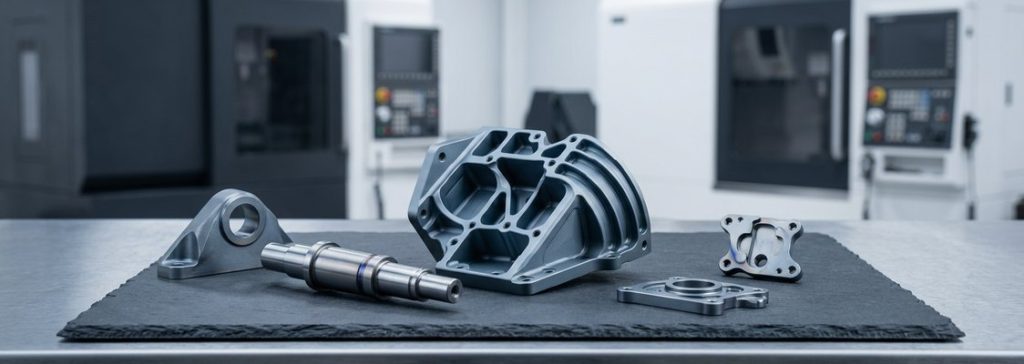

Готовые детали

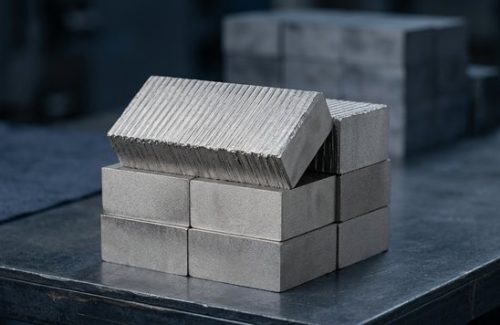

Исходная заготовка

Обработано на станках с ЧПУ

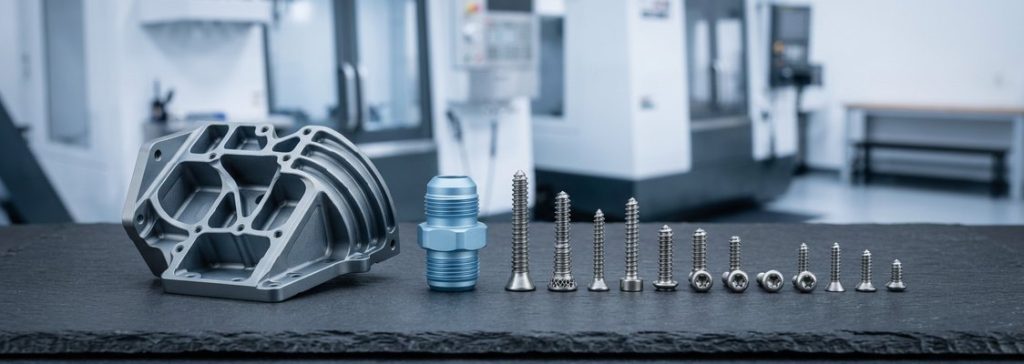

Готовые детали

Часто задаваемые вопросы

Распространённые вопросы инженерных и закупочных команд о титане Grade 5 и Grade 23.

Насколько сложнее обрабатывать Ti-6Al-4V по сравнению со сталью?

Показатель его обрабатываемости составляет около 20–25% от автоматной стали 1212. Низкая теплопроводность концентрирует тепло на кромке инструмента, сплав реагирует с материалами инструмента, а низкий модуль упругости вызывает упругий возврат и вибрацию. Время цикла и затраты на инструмент обычно в 3–5 раз выше, чем для детали из мягкой стали.

В чём разница между титаном Grade 5 и Grade 23 (ELI)?

Тот же сплав Ti-6Al-4V, но в Grade 23 содержание кислорода ограничено 0,13%, а железа — 0,25%, что немного снижает предел текучести (795 против 828 МПа) и повышает вязкость разрушения и пластичность. Grade 23 нормируется для имплантатов по ASTM F136 и для криогенных деталей.

Какие допуски вы выдерживаете при обработке титана Grade 5?

±0.025 mm стандартно и ±0.005 mm по запросу для фрезерованных и точеных элементов, ±0.003 mm на мелких элементах токарной обработки швейцарского типа и ±0.01 mm по профилю на 5-осевых контурах. Жёсткое закрепление и поэтапные финишные проходы делают это достижимым в титане.
