Что такое токарный станок: определение, узлы, виды и применение

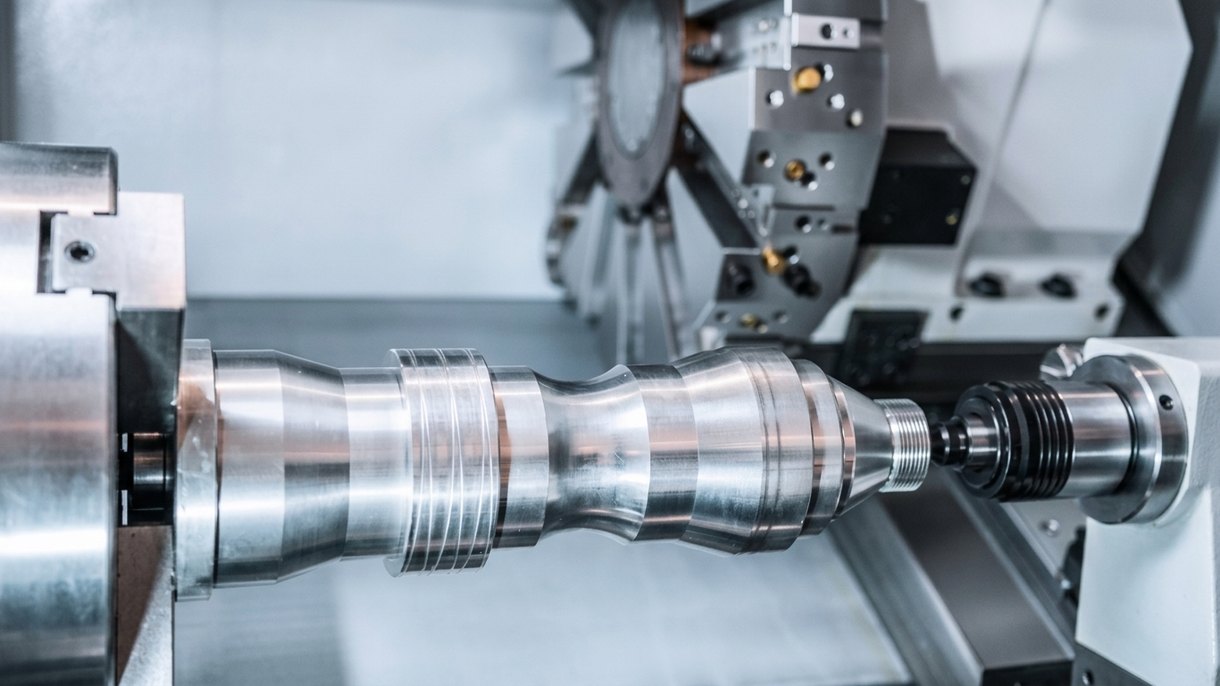

Токарный станок — это вид металлообрабатывающего оборудования, позволяющий изготавливать точные детали с жёсткими допусками.

Если вы хотите узнать, что такое токарный станок и для чего он применяется, это руководство станет вашим надёжным помощником. Читайте далее.

Что такое токарный станок?

Токарный станок — универсальный и очень важный металлообрабатывающий станок, предназначенный для резания. В нём вращается заготовка, а режущий инструмент остаётся неподвижным. Этот процесс позволяет изготавливать детали сложной формы и геометрии.

Основные узлы токарного станка

Токарный станок состоит из следующих узлов:

Передняя бабка: Это очень важный узел станка, расположенный слева. В ней находятся все ключевые компоненты: шестерни, шпиндель и другие важные части. Она обеспечивает устойчивость в процессе обработки.

Задняя бабка: Расположена напротив передней бабки и поддерживает один конец обрабатываемой детали.

Станина: Станина токарного станка служит прочным основанием, на котором закреплены узлы станка.

Суппорт: Он может перемещаться по станине и предназначен для крепления режущего инструмента. Управление осуществляется с помощью двигателя, что обеспечивает точное позиционирование режущего инструмента.

Ходовой винт: Используется для нарезания резьбы и работает совместно с суппортом.

Ходовой вал: Расположен вдоль ходового винта параллельно станине станка. Он обеспечивает равномерное перемещение суппорта в процессе обработки.

Шпиндель: Шпиндель предназначен для закрепления и вращения заготовки. Это основной узел токарного станка.

Патрон: Удерживает заготовку на месте и крепится к шпинделю.

Резцедержатель: Позволяет устанавливать инструмент под разными углами, чтобы выполнять соответствующие операции резания.

Поперечные салазки: Поперечные салазки расположены перпендикулярно станине и обеспечивают перемещение детали к резцам и от них.

Поворотные салазки: Находятся в верхней части поперечных салазок и используются для точного резания под углом.

Фартук: Это узел суппорта, в котором находятся механизмы управления, рукоятки, рычаги и другие важные компоненты.

Как работает токарный станок?

Работа токарного станка включает следующие этапы:

• Перед началом процесса выполняется подготовка: очистка станка и надёжное закрепление заготовки.
• Затем выбирается соответствующий режущий инструмент для обработки заготовки.
• Также необходимо задать частоту вращения шпинделя с учётом материала и характера конструкции.
• Включение подачи — важный этап, на котором подача перемещает инструмент в продольном направлении, позволяя точно резать деталь.
• Режущий инструмент подводится к заготовке; станок срезает лишний материал, вращая и формируя заготовку.
• В течение всего процесса важно контролировать его ход и следить за точностью размеров и формы.
• После завершения обработки заготовку проверяют на предмет качества поверхности и точности. При необходимости выполняются дополнительные операции финишной обработки.

Преимущества токарного станка

При изготовлении деталей токарный станок обладает следующими преимуществами:

Универсальность

Токарные станки отличаются высокой универсальностью. Они работают с самыми разными материалами — древесиной, пластиками и металлами — и позволяют выполнять нарезание резьбы, сверление и точение.

Точность

Токарный станок обеспечивает высокую точность резания. Благодаря современным технологиям процесс обработки гарантирует точность деталей.

Производительность

Токарная обработка с ЧПУ — эффективный процесс, который выполняется быстро и автоматически, повышая производительность.

Экономическая эффективность

Токарная обработка — экономичное решение при мелкосерийном производстве, и даже изготовление деталей по индивидуальным требованиям остаётся выгодным.

Ограничения токарного станка

У токарного станка, несмотря на его преимущества, есть и недостатки. Вот некоторые из ограничений:

• Работа на токарном станке непроста и требует времени и опыта. Поэтому современные токарные станки отличаются более сложным процессом.
• Крупногабаритные токарные станки требуют много места, и небольшим производствам может быть нецелесообразно выделять огромные площади.
• Токарные станки требуют своевременного обслуживания. Без него они могут выпускать неточные детали.
• Токарные станки дороги, особенно станки с ЧПУ. Мини-версии могут быть доступнее, но не подходят для больших объёмов производства.

Разновидности токарных станков

Существуют разные типы токарных станков, предназначенные для разных процессов. Вот некоторые из них:

Токарно-винторезный станок

Токарно-винторезный станок — универсальный тип токарного станка. Он применяется в различных операциях, обеспечивает отличную мощность и обрабатывает множество деталей. Он способен выполнять такие процессы, как шлифование, накатка, сверление и точная резка.

Револьверный станок

Револьверный станок оснащён револьверной головкой, позволяющей устанавливать неограниченное число режущих инструментов, используемых одновременно. Он подходит для серийных деталей и обеспечивает быструю смену инструмента. Пригоден для крупносерийного производства.

Настольный станок

Настольные токарные станки — это малогабаритные станки, которые можно устанавливать на верстаке. Они точно обрабатывают небольшие детали, например в часовом деле, ремесленном производстве и ювелирном деле.

Токарный станок с ЧПУ

Токарный станок с ЧПУ работает по управляемому компьютером процессу и способен создавать сложные формы, недостижимые на станках с ручным управлением. Такие станки применяются в автомобилестроении и аэрокосмической отрасли, где требуются сложные детали.

Вертикальный станок

У вертикальных токарных станков шпиндель расположен вертикально. Такой тип станка обрабатывает тяжёлые и крупные заготовки, которые нельзя установить на горизонтальном станке. Эти станки применяются для обработки деталей тяжёлой промышленности, таких как фланцы и диски турбин.

Капстановый станок

Капстановые станки аналогичны револьверным и подходят для небольших деталей. Они оснащены барабаном для инструментов и обеспечивают быструю смену инструмента при необходимости. Такие станки пригодны для крупномасштабного производства.

Деревообрабатывающий станок

Деревообрабатывающие токарные станки предназначены для деревянных деталей. Они используются для придания древесине различных форм, например чаш, ножек столов и т. п.

Мини/микротокарный станок

Мини- и микротокарные станки компактны и подходят для ограниченного производства. Их можно разместить в небольших помещениях — в маленьких мастерских или домах. Такие станки выполняют различные процессы: сверление, точение и резку.

Какие материалы можно обрабатывать на токарном станке?

На токарном станке можно обрабатывать различные материалы, а именно:

Металлы

Металлические материалы можно обрабатывать на токарном станке, что позволяет точно вырезать детали. Такие металлы, как медь, сталь, алюминий, латунь и титан, известны своей надёжностью и прочностью.

Металл для токарной обработки выбирают исходя из требований применения, учитывая такие свойства, как прочность, лёгкость и электропроводность.

Пластики

В токарной обработке применяются и пластики, такие как нейлон, ПВХ, акрил и тефлон. Эти материалы подходят для изготовления деталей с малым весом и высокой коррозионной стойкостью. При обработке пластиков необходимо поддерживать правильную скорость, чтобы предотвратить скалывание.

Древесина

Деревообрабатывающие токарные станки используются для изготовления деревянных деталей. Такие породы дерева, как кедр, сосна, клён, дуб и другие, применяются для точной обработки деревянных деталей.

Композитные материалы

Композитные материалы состоят из углеродного волокна и стекловолокна. Эти материалы обладают превосходным соотношением прочности к весу и поэтому применяются в аэрокосмической и автомобильной промышленности. Обработка композитных материалов требует специальных технологий и инструментов для точного раскроя деталей.

Как токарные станки используются в различных отраслях?

Токарные станки применяются в различных отраслях для разных задач, некоторые из них перечислены ниже:

• В производственной отрасли токарные станки используют для изготовления металлических деталей, таких как стержни, шестерни и болты, обеспечивая эффективность и точность.
• В автомобильной промышленности токарные станки с ЧПУ применяют для изготовления высокоточных компонентов, включая маховики, барабаны и детали двигателей.
• В аэрокосмической отрасли токарные станки с ЧПУ используют для изготовления лопаток турбин, требующих высокой точности.
• В деревообработке токарные станки по дереву применяют для создания деревянных деталей и архитектурных элементов.
• В ювелирном деле мини-токарные станки используют для полировки и формовки металлов и камней при изготовлении украшений.

Как ухаживать за токарным станком и обслуживать его?

Токарный станок требует ухода и обслуживания; вот несколько рекомендаций, которых следует придерживаться:

• Регулярно осматривайте токарный станок, чтобы проверять компоненты на износ.
• Содержите станок в чистоте, удаляя пыль и металлическую стружку, так как они могут привести к повреждениям.
• Обеспечивайте смазку подвижных частей станка.
• Следует проверять и регулировать выравнивание станка для обеспечения точности работы.
• Приводные ремни должны быть правильно натянуты и при необходимости заменены.
• Наносите покрытия для защиты металлических компонентов от ржавчины.

Заключение

Токарные станки подходят для широкого спектра компонентов в различных отраслях, обеспечивая точность и прецизионность.

Если вам нужно изготовить токарные детали по индивидуальному заказу, свяжитесь с DEK. У нас есть токарные станки разных типов, которые мы эффективно и профессионально используем для изготовления точных компонентов.

Часто задаваемые вопросы

Сколько стоит токарный станок?

Стоимость токарного станка варьируется: от 100 до 50 000 долларов США.

Сколько служит токарный станок?

Срок службы токарного станка составляет от 20 до 30 лет.

Какой тип токарного станка используется чаще всего?

Токарно-винторезный станок — наиболее распространённый станок, выполняющий токарные операции.

Чем отличаются ручные и автоматизированные токарные станки?

Ручные токарные станки управляются оператором, а автоматизированные — программным обеспечением.
