Посадка с натягом: полное руководство

В машиностроении допуск посадки — это допустимое отклонение размеров деталей от заданных.

В приведённом руководстве подробно рассматривается посадка с натягом по допускам и то, как она учитывается в различных применениях. Итак, давайте разберёмся.

Что такое посадка с натягом по допускам

Посадка с натягом по допускам — это отклонение, допускаемое относительно номинальных размеров. Она гарантирует, что детали можно соединить друг с другом без ущерба для целостности соединения.

Посадки с натягом зависят от таких систем, как система отверстия или система вала, которые определяют предел, когда отверстие меньше вала.

Сборка выполняется с помощью гидравлических или механических прессов, а точный допуск контролируется так, чтобы избежать повреждения детали.

Почему важен допуск при посадках с натягом?

Производственные процессы подвержены погрешностям, и роль допусков здесь очень важна. Они определяют минимальный и максимальный пределы размеров деталей. Таким образом, допуск посадки гарантирует, что детали соединяются друг с другом плавно и плотно.

Он также обеспечивает правильное функционирование сборки с натягом. Допуск при посадках с натягом обеспечивает несущую способность, а также улучшенное центрирование и прочность.

Преимущества посадок с натягом

Преимущества посадок с натягом рассмотрены ниже:

• Они обеспечивают прочное и надёжное соединение, способное выдерживать большие нагрузки, и применяются там, где действуют высокие напряжения.
• Посадки с натягом исключают необходимость в крепёжных элементах, что экономит затраты и время в процессе сборки и производства.
• Посадки с натягом создают жёсткое соединение, которое снижает вибрации и подходит для применений с динамическими нагрузками.
• Они гарантируют точную посадку и центрирование собираемых компонентов без малейших отклонений.
• С помощью посадки с натягом создаётся неразъёмное соединение, если разборка не требуется.
• Посадки с натягом совместимы со многими материалами, такими как пластики и металлы.

Как работают посадки с натягом?

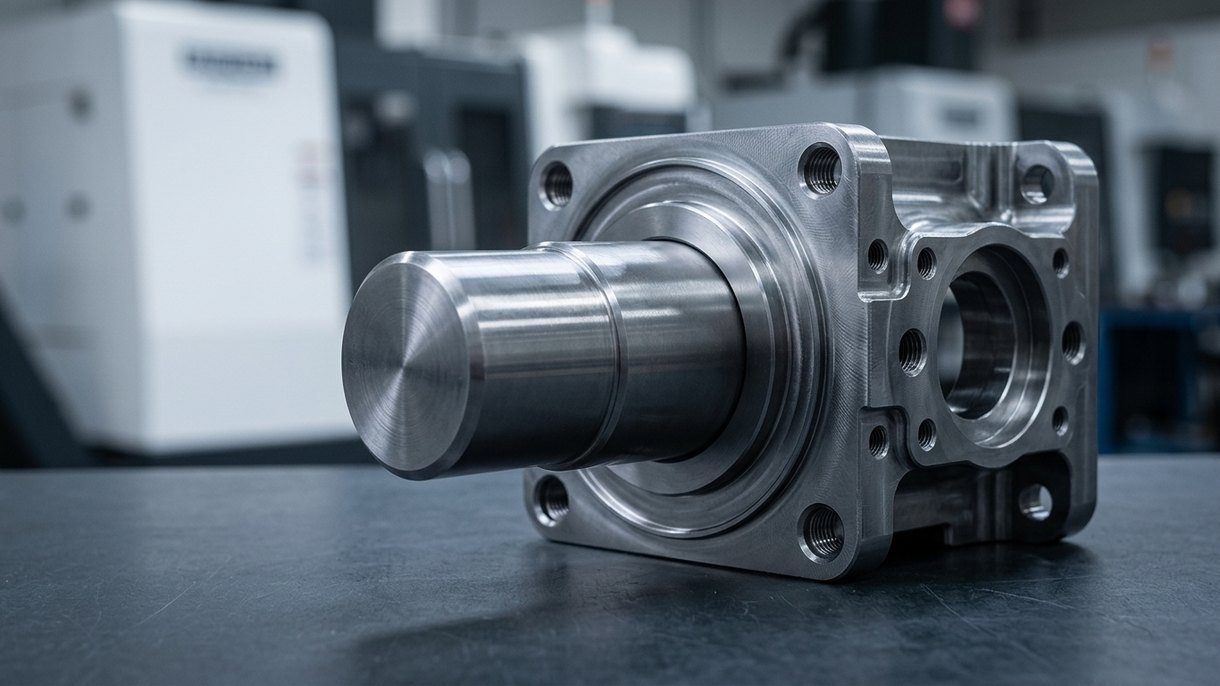

Посадка с натягом работает по принципу интерференции и обычно применяется при установке вала в отверстие. Когда две детали запрессовываются друг в друга, натяг создаёт трение, которое прочно фиксирует обе детали.

В процессе сборки материал деталей может деформироваться, образуя плотное соединение. Главная цель — чтобы детали оставались соединёнными.

Посадки с натягом должны быть высокоточными, поэтому важно правильно выбрать параметры вала и отверстия. Разница между размерами измеряется в микронах.

Давление, необходимое для запрессовки деталей, зависит от величины натяга. На него влияют тип материала и конструкция. Правильно подобранная посадка создаёт долговечное соединение.

Типы посадок с натягом по допускам

Существуют различные типы посадок с натягом по допускам; некоторые из них приведены ниже.

Посадка с натягом (интерференционная)

При интерференционной посадке размер вала больше размера отверстия, что создаёт самую прочную посадку с натягом. Она обладает высокой силой трения и применяется там, где детали должны оставаться в собранном состоянии.

Переходная посадка

Переходная посадка — это тип посадки, промежуточный между посадкой с натягом и посадкой с зазором. Это лёгкая посадка с натягом, применяемая там, где требуется разъединение.

Посадка с зазором

При посадке с зазором отверстие больше вала, что облегчает сборку и разборку. Этот тип посадки применяется в компонентах, которые должны перемещаться.

Ключевые факторы, влияющие на допуск при посадках с натягом

Некоторые из факторов, влияющих на допуск при посадках с натягом, приведены ниже:

Свойства материалов

Рабочие характеристики посадки с натягом зависят от выбранных материалов. Здесь важно учитывать свойства материалов, такие как упругость, коэффициенты теплового расширения и твёрдость.

Например, алюминий мягче других материалов, и при его обработке требуется большая осторожность, чем с другими типами твёрдых металлов.

Температурные колебания

Изменения температуры могут вызывать расширение и сжатие материалов. Высокие температуры существенно влияют на допуск компонентов.

Смазка

Смазка необходима для минимизации трения в ситуациях, когда возникает проблема задиров. Однако смазку следует выполнять аккуратно, чтобы обеспечить правильную посадку.

Метод сборки

Метод сборки влияет на качество прессовой посадки. Гидравлический пресс создаёт равномерное и контролируемое усилие, что обеспечивает надёжную сборку.

Геометрия компонента

Размер и форма компонента также определяют прессовую посадку. Геометрия компонента должна иметь правильную величину натяга.

Стандарты прессовой посадки

Прессовая посадка должна быть точной и стабильной, поэтому некоторые отраслевые стандарты устанавливают пределы допусков. Эти стандарты следующие:

• ISO 286 — международный стандарт, который регламентирует классы прессовой посадки и допустимые пределы для размеров компонентов.
• ANSI B4 1 — американский стандарт, который предлагает множество вариантов посадки и допуска, и вы можете выбрать желаемый уровень натяга.
• Стандарты DIN — немецкие стандарты, которые рассматривают допуски и прессовую посадку, чтобы гарантировать соответствие конструкций установленным уровням точности.

Измерение и расчёт допуска для прессовой посадки

Процесс расчёта и измерения допуска для прессовой посадки рассматривается ниже.

Инструменты и методы точного измерения

Некоторые инструменты и методы точного измерения прессовой посадки следующие:

Координатно-измерительная машина: Это высокоточный инструмент, который измеряет допуск и размеры посадки с натягом.

Калибры-пробки и калибры: Они используются для измерения допуска отверстий.

Штангенциркули и микрометры: Это точные измерительные показания для компонентов прессовой посадки, таких как диаметры, длины и глубины.

Оптические измерительные системы: Эти системы оснащены современными камерами, которые обрабатывают алгоритмы для измерения размеров прессовой посадки.

Некоторые методы измерения прессовых посадок следующие:

Ультразвуковая толщинометрия: Ультразвуковые системы используются для измерения толщины материала, что позволяет выявлять изменения компонентов в процессе сборки.

Интерферометрия: Интерферометрический метод использует интерференционные картины световых волн и измеряет расстояния с высокой точностью.

КТ-сканирование: Это метод, который проверяет внутреннюю часть сборки прессовой посадки для выявления несоосностей.

Таблица допусков прессовой посадки

Тип посадки	Диапазон натяга (мм)	Допуск отверстия	Допуск вала
Лёгкая прессовая посадка	0,01–0,05	H7	p6
Средняя прессовая посадка	0,03–0,08	H7	n6
Тяжёлая прессовая посадка	0,05–0,1	H7	m6

Как задать допуск при прессовой посадке?

Чтобы задать допуск при прессовой посадке, прежде всего необходимо определить тип посадки — лёгкая, тяжёлая или средняя — исходя из её назначения. Из системы отверстия и системы вала выбирается одна из систем.

Затем требуемый натяг рассчитывается на основе свойств материалов, стандартов, эксплуатационных факторов и т. д. Диапазон натяга в основном составляет от 0,01 мм до 0,1 мм.

После назначения допусков вал и отверстие обрабатываются до нужного размера и проверяются с помощью различных измерительных инструментов.

Проблемы при достижении оптимального допуска

Некоторые проблемы при достижении оптимального допуска в прессовых посадках рассматриваются ниже.

• Измерительные инструменты должны быть очень точными, но из-за их недостаточной точности достижение оптимального допуска в прессовой посадке затруднительно. Это может привести к неточной оценке размеров. Важно использовать высокоточные инструменты.
• В случае недостаточного анализа материала могут возникнуть непредвиденные проблемы. Свойства материала должны быть тщательно проанализированы путём надлежащих испытаний.
• Из-за недостаточного анализа допусков поведение натяга может быть непредсказуемым. Обязательно снижайте накопление допусков эффективным способом, чтобы достичь оптимального допуска при запрессовке.
• В процессе производства отсутствие контроля также затрудняет достижение оптимального допуска при запрессовке. Обязательно внедрите строгий процесс контроля в ходе производства.

Типичные области применения запрессовки

Ниже рассмотрены некоторые типичные области применения запрессовки:

Автомобилестроение

В автомобилестроении запрессовка с допусками применяется в компонентах двигателя, подшипниках и колёсах. Распредвалы запрессовываются в подшипник, чтобы обеспечить надёжное соединение.

Аэрокосмическая отрасль

Запрессовка с допусками важна в аэрокосмической отрасли, поскольку применяется в шасси, лопатках турбин и конструкционных деталях. Такие посадки гарантируют целостность компонентов во время работы воздушного судна.

Медицинское оборудование

Медицинские изделия также требуют запрессовки с допусками, поскольку в этой сфере критически важны надёжность и точность. Соединение имплантатов и хирургических инструментов требует запрессовки.

Лучшие практики обеспечения допусков при проектировании запрессовки

Чтобы достичь точных допусков при проектировании запрессовки, можно воспользоваться следующими рекомендациями:

• Выбирайте материалы с совместимой твёрдостью, упругостью и согласованными тепловыми свойствами, чтобы посадки с натягом имели точный допуск.
• Анализируйте размерную цепь допусков, чтобы оценить, как допуски отдельных компонентов будут взаимодействовать и как они будут работать в совокупности.
• Конструкция компонентов должна быть согласована между собой, чтобы посадка с натягом соответствовала требуемому применению.
• Выбирайте материалы, подходящие для условий эксплуатации в тех областях, где будут использоваться запрессовочные соединения.
• Обеспечьте финишную обработку поверхности, которая помогает снизить трение и сохранить требуемый допуск.

Различия между запрессовкой и посадкой с зазором

Запрессовка и посадка с зазором — оба метода соединения компонентов, но между ними есть некоторые различия, а именно:

• Запрессовка предполагает использование натяга, чтобы соединения обладали прочностью. Посадка с зазором обеспечивает величину зазора для удобства сборки и разборки.
• При запрессовке для соединения деталей требуется усилие, тогда как при посадке с зазором компоненты соединяются скольжением с пренебрежимо малым усилием.
• Запрессовка создаёт большой натяг, который порождает силу трения и обеспечивает хорошую посадку. Посадка с зазором имеет низкое трение, а сборка получается свободной.
• Запрессовку чаще выбирают для применений, которые являются полупостоянными. Посадки с зазором применяются там, где детали требуется снимать или заменять.

Заключение

Глубину темы допусков при запрессовке можно оценить по приведённому выше руководству; очень важно понимать её, чтобы всегда получать точные запрессовочные соединения.
