Fresagem de topo 101: Processo, Tipos, Aplicações

Se está a perguntar como funciona o fresado frontal, se está numa missão para realizar um projeto de fresado frontal em breve, ou se deseja aprender mais sobre a ferramenta utilizada, este artigo de blogue é para si.

Fornecemos toda a informação crucial que necessita de saber. Passemos agora à leitura.

O que é a fresagem de topo?

A fresagem de topo é uma técnica de fabrico que envolve a utilização de uma ferramenta rotativa multidirecional, conhecida como fresa de topo, para cortar ou dar forma a um material de maquinação.

As fresas são tipicamente de estrutura cilíndrica. São desenhadas com arestas de corte afiadas tanto no corpo como na ponta, permitindo que o equipamento corte material de vários eixos e direções com facilidade.

Perfis de maquinação diferentes que descobri serem úteis para fresagem em rebaixo incluem contornos, cavidades de matriz, ranhuras, perfis 3D e muitos outros.

Porquê o fresado de topo é importante?

Fresagem de topo é essencial na maquinação, pois permite o processamento de uma vasta gama de designs de peças, de simples a complexos, com uma única máquina e configuração de ferramenta.

Isto é particularmente viável devido ao design específico do equipamento e à tecnologia CNC que automatizam e permitem uma precisão exata.

Com a técnica, atinjo mais frequentemente uma precisão tão rigorosa quanto ±0,05 mm. Isto melhora a eficiência do corte, pois não há necessidade de procedimentos adicionais de fresagem.

Adicionalmente, posso trabalhar com uma variedade de materiais, incluindo ligas metálicas, plásticos de alta performance e compósitos, utilizando as fresas mais adequadas para cada material.

Outro benefício significativo é a capacidade de realizar outros procedimentos, como desbaste e acabamento, com uma única CNC configuração de fresagem. Isto ajuda-me a erradicar a necessidade de posicionamento múltiplo do material, aumentando assim a precisão.

Como Funciona o Processo de Fresagem de Extremidade?

A nossa equipa de engenharia realiza operações de fresagem de topo de acordo com o processo passo a passo descrito abaixo.

Conceção de Componentes e Programação CAM

O primeiro passo que seguimos é construir um design de modelo para o componente utilizando software CAD.

Isto é feito com exatidão de precisão e dimensões. Este desenho é depois carregado em software CAM onde os percursos da ferramenta de fresagem, incluindo os perfis e contornos, são determinados.

Após a conclusão do processo de teste e simulação, os caminhos da ferramenta são convertidos em código G e transferidos para a máquina CNC, preparando-a para a fresagem.

Configuração da Ferramenta

O passo seguinte é a montagem da ferramenta. Aqui, a fresa adequada é colocada firmemente no seu porta-ferramentas e presa ao veio.

A peça é também fixada com o auxílio de uma braçadeira ou torno para eliminar interrupções ou vibrações. É feita uma verificação para garantir o alinhamento e a precisão adequados.

Escolher Parâmetros de Fresagem

Aqui, selecionam-se os parâmetros de maquinação, incluindo velocidade de avanço, velocidade do fuso, profundidade, entre outros. A decisão sobre o tipo de método de refrigeração é também tomada aqui. Dependendo do material com que estamos a trabalhar, podemos usar um refrigerante à base de água ou à base de óleo.

Processo de Fresagem Efetivo

Depois de os restantes passos estarem concluídos, incluindo o carregamento do Código G nas máquinas CNC, o processo de fresagem começa com o veio a rodar a fresa de topo para formar uma forma ou criar cortes precisos.

Procedimento de Acabamento e Inspeção

Por fim, o componente sofre um tratamento de acabamento final. A rebarbação está completa e uma qualidade CMM é realizada uma verificação para garantir uma precisão exata.

Tipos de Fresagem de Extremidade com Base na Geometria da Ferramenta

Ao longo dos anos, com a nossa experiência em maquinação, utilizámos uma vasta gama de fresas de topo. Estas são categorizadas com base na geometria da ferramenta, número de cortes, material, ângulo de hélice e outros fatores, e são explicadas abaixo.

Fresas de topo quadradas

Estas são as mais versáteis e usadas popularmente. São concebidas com fresas de topo planas que lhes permitem obter cantos a 90 graus no material. São adequadas para criar rasgos, contornos, cavidades, ombros e mais, e suportam uma variedade de maquinação de materiais.

Fresas para chaveteiros

São concebidos particularmente para criar ranhuras de chaveta estreitas encontradas em estruturas mecânicas. As fresas para ranhuras de chaveta são essenciais para a produção de ranhuras de chaveta em engrenagens, polias e outros componentes semelhantes. Devido à sua geometria única, são capazes de criar cortes precisos e finos em aço e muitos outros materiais.

Fresas de ponta com raio de canto

Estas fresas possuem pontas arredondadas em vez de cantos vivos, o que ajuda a eliminar lascagens e desgaste. O design único da ferramenta aumenta a sua durabilidade, proporciona resistência à fadiga e facilita a maquinação precisa e consistente.

Fresas de topo com cantos arredondados

Estas fresas foram concebidas para criar arestas arredondadas e finas em materiais ou componentes usinados. Com isto, o componente torna-se menos suscetível a fissuras ou danos. São também amplamente utilizadas para usinar peças que requerem uma resistência excecional ao stress e à carga.

Fresas de topo esféricas

Estes fresadores apresentam pontas circulares ou em forma de bola, permitindo-lhes criar peças contornadas ou curvas de forma conveniente. Ajudam a criar matrizes, moldes e outras formas complexas. Devido à sua extremidade esférica, proporcionam um acabamento suave e reduzem o desgaste da ferramenta.

Fresas de ponta em V

As fresas de topo em V são concebidas com uma ponta em forma de V e, como tal, são utilizadas para procedimentos de maquinação como gravação e chanfragem. São adequadas para materiais como plásticos, madeira e certos metais, e são usadas em tarefas de fresagem que envolvem a criação de logótipos, letras e outras características artísticas.

Fresas de Fio de Peixe

As fresas com ponta de cauda de peixe apresentam uma aresta plana com uma curva única, ligeiramente ascendente, que se assemelha à cauda de um peixe. Com este design, a ferramenta mantém-se firme, eliminando lascas durante a fresagem numa superfície. Como resultado, obtêm-se arestas limpas e altamente precisas no material usinado. São adequadas para usinar peças de plástico, madeira ou compósitos que exijam arestas lisas e precisas.

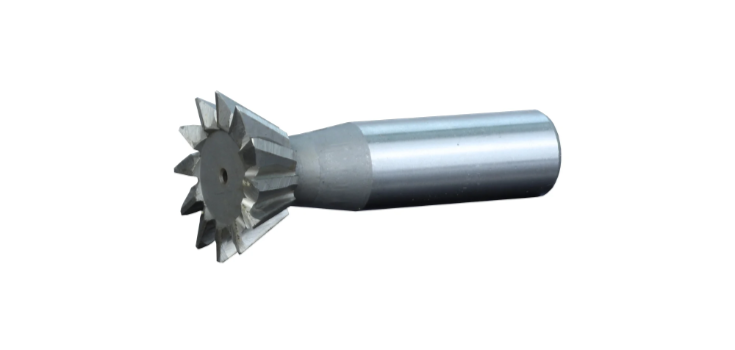

Fresas de cauda de andorinha

As fresas de cauda de andorinha possuem arestas com ângulos que lhes permitem formar ranhuras em cauda de andorinha. São fundamentais na produção de componentes utilizados em gabaritos, corrediças e outras estruturas mecânicas semelhantes. Devido ao seu design, garantem maquinação precisa de ranhuras utilizadas para fixar componentes em conjunto.

Fresas de topo Torus

O fresado de torus foi concebido com um fundo nivelado, juntamente com uma pequena ponta circular. Com este design, eles mantêm a sua resistência melhor do que as fresas quadradas e são particularmente úteis para operações de semi-acabamento.

Fresas de topo para desbaste

As fresas agressivas são capazes de remover porções de material de uma superfície o mais rapidamente possível. Possuem designs serrilhados que aumentam a eficiência da maquinação e, como tal, são utilizadas quando a remoção de material ou o corte são mais importantes do que o acabamento superficial. Também podem trabalhar materiais extremamente duros sem deformação e fresar material espesso em elementos menores.

Fresas de Acabamento

Como o próprio nome indica, as fresas de acabamento são utilizadas nas fases de acabamento de um processo de fresagem. Estas ferramentas apresentam tipicamente pontas de corte finas e suaves que produzem uma qualidade de superfície aprimorada nos componentes. No acabamento, a aparência e a precisão são importantes; esta ferramenta é a escolha ideal.

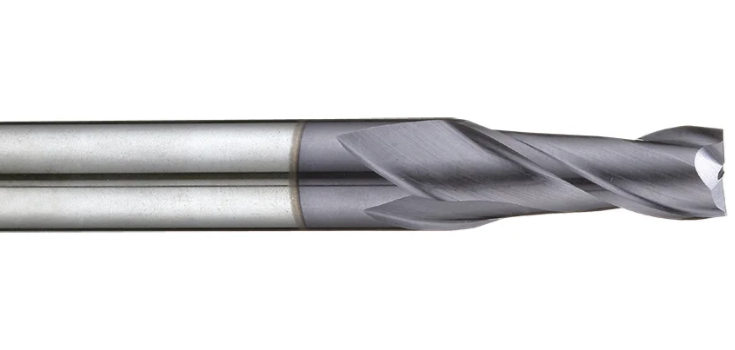

Fresas de topo cónicas

Estas são fresas especializadas com um corpo cónico. A forma cónica destas fresas é desenhada para ser mais estreita em direção à ponta. Com este design, mantêm a sua resistência durante um longo período e podem ser usadas para fresar cavidades profundas, moldes, contornos e paredes inclinadas, entre outras aplicações.

Fresas de topo de broca

As fresas de furação permitem múltiplas operações com uma única ferramenta. Possuem uma ponta afiada que cumpre a sua função de perfuração. Adicionalmente, as ranhuras permitem realizar operações de fresagem e corte de rasgos. Assim, reduzem a necessidade de substituir ferramentas, pois executam duas funções distintas.

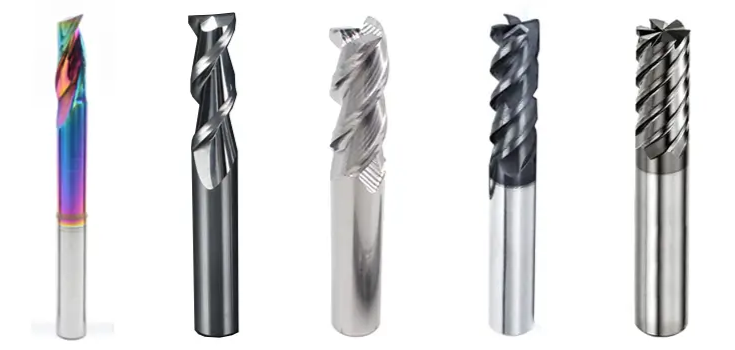

Tipos de Fresagem de Topo com Base nas Pastilhas

2 Fresas de topo de 2 cortes

Estas possuem duas arestas de fresagem e um espaço de cavaco extenso. São utilizadas para cortar materiais moles, como alumínio, e fresar materiais de forma rápida e eficiente, evitando entupimentos.

Fresas de 3 gumes

Proporcionam também um corte limpo com maior durabilidade do gume. São igualmente adequados para materiais como o alumínio e oferecem um acabamento superficial melhor em comparação com 2 cortes.

Fresas de 4 canais

Estas são adequadas para materiais mais duros, como aço, pois têm um fio mais potente e duradouro. Proporcionam um acabamento superficial mais liso e são tipicamente usadas em peças que requerem maior precisão.

5 Fresas de topo com 5 canais

Estes têm 5 canais, resultando num acabamento de superfície mais liso. São também adequados para materiais mais rígidos, têm uma vida útil mais longa e suportam corte axial de grande profundidade.

Flautas Múltiplas (5 ou mais flautas)

Estes têm mais de cinco ranhuras, oferecem o melhor acabamento, mas evacuam menos material por passagem. São também utilizados para metais duros e peças que exigem precisão dimensional excecional.

Tipos de Fresagem de Topo com Base no Material da Ferramenta

Fresas de Aço Rápido (HSS)

São adequados para metais e plásticos maleáveis e para maquinação a baixa velocidade. São bastante económicos e flexíveis.

Ferramentas de Cobalto

Ferramentas de cobalto têm maior resistência em comparação com HSS e podem suportar temperaturas mais elevadas. São ideais para materiais mais duros, como aço inoxidável, e podem suportar maquinação a alta velocidade sem se desgastarem.

Fresas de topo em metal duro maciço

Estas são ferramentas mais resistentes que mantêm a sua força mesmo a 800 graus Celsius. São adequadas para maquinação de alta velocidade e de materiais duros, proporcionando uma precisão excecional.

Fresas de topo em carboneto de microgrão

Contêm elementos de carboneto, que lhes conferem maior durabilidade. São também adequados para maquinação a alta velocidade e para peças de exatidão.

Ferramentas de Carboneto Revestidas com PCD (Diamante Policristalino) e DLC

São adequados para a maquinação de não metais, como grafite, e possuem uma excelente resistência de aresta, tornando-os adequados para processos de produção em massa.

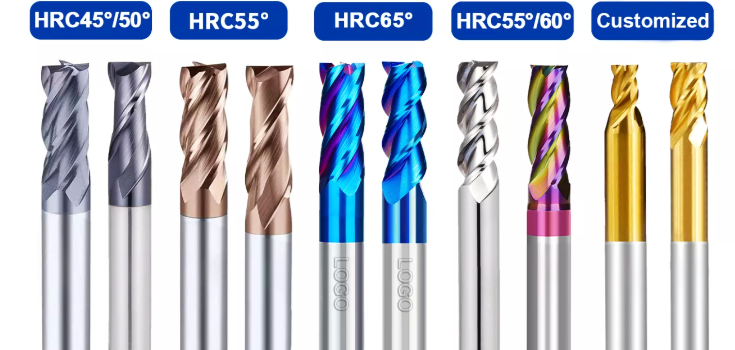

Tipos de fresagem de topo baseados no revestimento

Nitreto de titânio (TiN)

Isto ajuda a melhorar a vida útil das ferramentas em até 30%, tornando-as adequadas para metais como aço e cobre, ao mesmo tempo que aumenta a resistência e reduz o atrito.

Carbonitreto de titânio (TiCN)

Estes são usados para metais mais resistentes, como o aço inoxidável. O revestimento aumenta a resistência térmica, melhora a durabilidade e reduz o desgaste.

Revestimentos de Nitreto de Alumínio e Titânio (AlTiN) e AlTiCrN

São tipicamente utilizados em maquinação de alta velocidade. Também melhoram a resistência ao calor e são adequados para fresar aço duro.

Carbono semelhante ao diamante (DLC)

DLC oferece um acabamento superficial excecional que elimina o atrito. São perfeitos para materiais como alumínio e plásticos.

Diamante CVD

Os revestimentos de diamante CVD proporcionam força adicional e resistência ao desgaste. São adequados para cortar materiais abrasivos, como compósitos e outros materiais de difícil corte.

Tipos de Fresagem de Extremidade com Base no Ângulo da Hélice

Hélice Baixa (~30°)

Este ângulo de hélice é mais adequado para materiais duros, como o ferro fundido. É ideal quando a resistência e a estabilidade são uma prioridade, mas pode resultar num acabamento mais rugoso.

Hélice Média (~40°)

São versáteis e funcionam bem com uma vasta gama de materiais. Oferecem um melhor acabamento superficial e remoção de material.

Hélice Alta (>45°)

Um ângulo de hélice elevado é perfeito para materiais macios como o alumínio. Proporcionam um corte preciso e rápido, deixando um acabamento superfícial liso.

Hélice Variável (por exemplo, 35°–42°)

Isto ajuda a eliminar a vibração e a distorção na fresagem de alta velocidade. Proporcionam melhor acabamento e oferecem uma longa vida útil.

Fresas Especiais

Raio de Canto Mais Áspero

Oferecem para desbaste e acabamento. Cortam o material rapidamente com um canto arredondado, eliminando tensões e quebras.

Ferramentas de Longo Alcance ou Haste Reduzida

Estas têm um corpo longo e mais fino que permite um corte profundo. Foram concebidas para áreas de difícil acesso e mantêm a sua força e precisão ao fresar estas peças.

Cortadores de Compressão

As fresas de compressão são ideais para cortar compósitos, madeira e outros materiais. Garantem que as pontas superior e inferior permaneçam lisas durante a fresagem.

Fresas de ranhura em T e fresas de disco

Estes são usados para criar formas especiais em peças. Adequados para ranhuras em T, sulcos e chaveteiros para estruturas que requerem precisão exata.

Fresas de Extremidade Modulares “Switch-Blade”

Estas fresas permitem a substituição fácil das pastilhas de corte, melhorando a eficiência de trabalho e reduzindo custos. Quando uma pastilha de corte se desgasta, é rapidamente substituída, permitindo maquinação rápida.

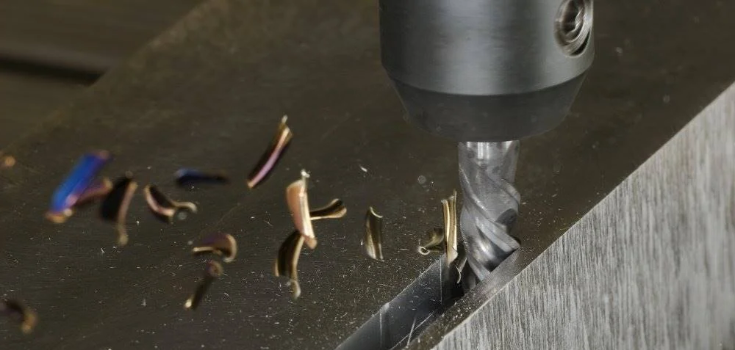

Mós de Carboneto Sólido vs. Mós com Ferramenta Indexável

As fresas de topo maciças são adequadas para a maquinação de componentes pequenos a médios. São geralmente rígidas e resistentes, permitindo processos de fresagem exatos com acabamento de superfície de qualidade. As fresas de topo maciças não têm plaquetas substituíveis e, como tal, a ferramenta inteira deve ser trocada ou afiada quando se desgasta.

Os fresados de topo indexáveis são adequados para atividades de maquinação pesada e geralmente vêm com uma pastilha de carboneto substituível, permitindo uma maior eficiência de maquinação à medida que a pastilha se desgasta. São adequados para operações de desbaste em vez de acabamento.

Escolher a fresa certa para o seu projeto

Para obter resultados ideais, é essencial selecionar a fresa correta para o seu projeto. Em primeiro lugar, considero os materiais com que estou a trabalhar; materiais mais macios, como alumínio, requerem menos espirais e ferramentas de alta hélice. Para materiais rígidos, carbonetos e ferramentas com 5 ou mais espirais serão adequadas.

Verifico também o tipo de operações em mãos, quer seja desbaste ou acabamento. Enquanto a ferramenta de desbaste corta o material rapidamente, a ferramenta de acabamento foca-se na qualidade da superfície. Assim, equilibro a geometria, o material e o revestimento da ferramenta com base na operação.

Factores a considerar na escolha de uma fresa de topo

Material da Peça

Considerando a dureza do material, materiais macios como alumínio e plásticos moles funcionam bem com menos canais e HSS. Materiais como aço são ideais para metal duro e 4 canais ou mais.

Geometria da ferramenta

O perfil do componente determina definitivamente a geometria da ferramenta a escolher. Pontas quadradas são utilizadas para ranhuras e cavidades planas, e fresas de topo esféricas são usadas para superfícies curvas, moldes e matrizes.

Operação de fresagem

Se a operação de fresagem é mais sobre desbaste ou acabamento é outro fator. Tarefas de desbaste exigem uma fresa de topo com geometria de desbaste e vice-versa.

Tipo de Revestimento

Revestimentos como TiCN e TiN, entre outros, ajudam a proteger contra o calor e a prolongar a vida útil das ferramentas. No entanto, a consideração do material da peça a ser trabalhada é também crucial neste caso.

Vantagens do Fresamento de Cilindro

Versatilidade

O processo de fresagem de topo consegue realizar várias operações de maquinação, como aplainar, desbastar e contornar, com uma única montagem. Com isto, a eficiência é aumentada, reduzindo o tempo de produção.

Alta precisão

O processo de maquinação é capaz de atingir um nível de tolerância de até ±0.005mm, mesmo em formas intrincadas e complexas. Com o procedimento CNC, a precisão é ainda mais realçada.

Acabamento de superfície de qualidade

Com os parâmetros adequados e a configuração da ferramenta, o fresamento de topo proporciona um acabamento superficial liso que não necessita de qualquer processamento adicional. Com fresas de topo de acabamento e a ferramenta de pastilha correta, podem ser obtidas superfícies lisas e polidas.

Projetos 3D Complexos

As fresas podem ser usadas para criar vários designs 3D que não podem ser alcançados com fresas tradicionais ou standard. Moldes, ranhuras, matrizes e outras formas intrincadas podem ser fresadas de forma impecável com este procedimento.

Variedade de Opções de Ferramentas

Existem vários tipos de fresas. Com isto, os engenheiros podem selecionar facilmente a que melhor se adequa a um projeto ou usar o máximo possível. Isto, por sua vez, melhora a eficiência da produção.

Desvantagens do fresado em topo

Ferramenta Cara Custo

Investir em fresas de topo de boa qualidade pode ser caro. Embora possam ter uma longa vida útil, a sua manutenção pode ainda assim aumentar o custo.

Desgaste da Ferramenta

Quando utilizado de forma consistente na maquinagem de materiais duros, pode desgastar-se. Isto, por sua vez, afecta o acabamento da superfície e a precisão do componente formado.

Complexidade de Configuração

A correta colocação do material, a determinação dos parâmetros de corte e a utilização de gabaritos exigem especialistas para garantir uma maquinação de precisão. Uma configuração incorreta pode causar vibrações e afetar a precisão dimensional.

Fresagem de Extremidade vs. Outros Métodos de Fresagem

Fresagem de topo vs. Fresagem de face

A principal diferença entre o fresado de topo e o fresado frontal é que o fresado de topo permite cortar através das suas arestas e lados a partir de múltiplas direções, sendo, como tal, adequado para ranhuras profundas e peças complexas em 3D. O fresado frontal, por outro lado, utiliza apenas a aresta da ferramenta de corte para fresar, permitindo o corte rápido de superfícies planas.

Outra característica distintiva entre o fresamento frontal e o fresamento de topo é que o fresamento frontal oferece melhor qualidade de superfície, enquanto este último se concentra em designs de geometria intrincada.

Fresagem de topo vs. Furação

Enquanto a furação é utilizada primordialmente para formar furos redondos em peças com a ajuda de uma broca, o fresamento de topo pode cortar em múltiplas direções, tanto verticalmente como horizontalmente, e também pode criar furos exatos.

Fresagem de topo vs Fresagem convencional

A fresagem tradicional corta basicamente superfícies planas e lisas, enquanto a fresagem de topo consegue trabalhar em formas complexas e cortar em diferentes direções. A fresagem de topo também alcança uma precisão exata e uma qualidade de superfície superior em comparação com a fresagem convencional.

Fresagem de topo vs Fresagem de face

Enquanto uma fresa de disco é utilizada na maquinação de superfícies de material grandes e planas, possui uma fresa mais larga e é usada principalmente para trabalhos de desbaste. Em contraste, a fresagem de espiga foca-se em designs precisos e intrincados, utilizando uma fresa estreita que maquina contornos e cantos.

Aplicações de Fresagem de Extremidade

Indústria aeroespacial: O fresamento de topo é utilizado para criar componentes de precisão críticos, como pás de turbina, suportes e nervuras de asa.

Indústria Automóvel: Valioso na criação de blocos de motor e peças de engrenagens, que exigem fiabilidade consistente.

Médico: Usado na fabricação de componentes protéticos, equipamento cirúrgico, implantes, etc., que devem cumprir uma precisão dimensional exata.

Eletrónica: Essencial na produção de dissipadores de calor, caixas e peças que requerem resistência excecional ao calor.

Marinha: Usado na fabricação de hélices e caixas que devem ter um bom desempenho em condições ambientais severas.

DEK: O Seu Melhor Parceiro para Projetos de Fresagem

A DEK é o seu parceiro de confiança para todos os projetos de fresagem de topo e relacionados. Dispomos de instalações com tecnologia avançada, incluindo máquinas e ferramentas CNC, uma vasta gama de materiais e uma equipa de engenheiros especialistas, o que nos permite entregar rapidamente e de forma eficaz em todo o mundo. Contactar-nos Agora, para começar.

Conclusão

Este guia completo fornece todas as informações de que necessita sobre fresagem de topo, desde os seus vários tipos a como funciona e muito mais, o que tenho a certeza que lhe será útil na realização de um projeto de fresagem bem-sucedido.

FAQs

É possível perfurar com uma fresa de topo?

Sim, podemos furar com uma fresa. Contudo, não são adequadas para furos muito profundos, como aqueles que uma broca pode alcançar.

Fresagem lateral vs. fresagem de topo, quais são as diferenças?

O fresamento lateral corta material principalmente dos seus lados para criar uma superfície lisa, vertical e plana, enquanto o fresamento de ponta remove material em múltiplas direções, tanto vertical como horizontalmente, com a sua ponta e lados, para formar curvas e formas complexas.

Quais fresas são melhores para aço inoxidável?

Fresas com 4 ou mais dentes, em metal duro maciço, e as com TiCN ou AlTiN são as melhores para aço inoxidável devido à sua resistência melhorada e capacidade de suportar calor.
