Waterjet Cutting Nozzles: Полное руководство

Если вы работаете с гидроабразивной резкой, вы знаете, насколько важно сопло. Оно направляет поток воды под высоким давлением для точной резки материалов. Выбор правильного сопла влияет на скорость резки, точность и долговечность.

В этом руководстве мы расскажем все, что вам нужно знать о соплах для гидроабразивной резки.

Что такое сопла для гидроабразивной резки?

Сопло гидроабразивного станка - это часть гидроабразивного станка, которая направляет поток воды для резки материала. Его также называют фокусирующей или смесительной трубкой. Сопло очень прочное, так как должно работать с водой под высоким давлением.

Со временем под воздействием давления насадка изнашивается, поэтому ее необходимо регулярно заменять.

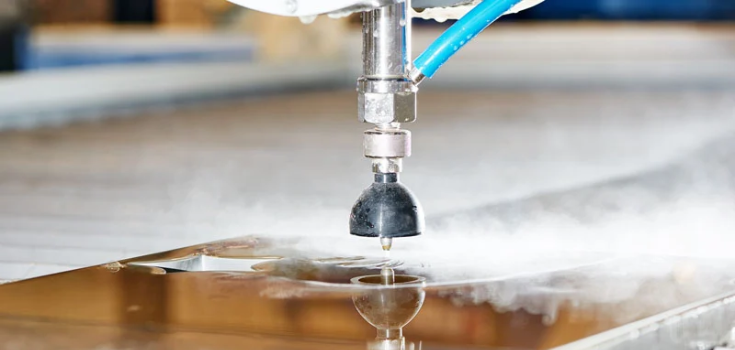

Каково назначение водоструйного сопла?

Основная задача сопла для гидроабразивной резки - сфокусировать поток воды для точной резки. Размер струи воды зависит от материал и его толщину.

Внутри форсункаВ насадке имеется ювелирное отверстие, которое регулирует поток воды. Это помогает насадке служить дольше и повышает точность резки.

Основные компоненты сопла для гидроабразивной резки

Сопла для гидроабразивной резки состоят из трех основных частей: ювелирного отверстия, смесительной трубки и фокусирующей трубки. Каждая часть помогает гидроабразиву точно и эффективно резать материалы.

Ювелирное отверстие, обычно изготовленное из сапфира или алмаза, выталкивает воду под высоким давлением в смесительную трубку. Здесь вода смешивается с абразивными материалами. Затем смесь движется по фокусирующей трубке, чтобы сделать точные разрезы.

Благодаря использованию высококачественных деталей насадка служит дольше и работает лучше с течением времени.

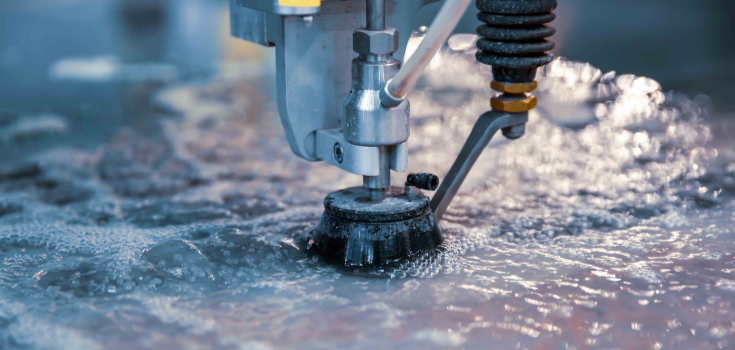

Как работают сопла для гидроабразивной резки?

Сопла для гидроабразивной резки превращают воду под высоким давлением в быстро движущуюся струю. Смешиваясь с абразивными материалами, эта струя может резать такие прочные материалы, как металл и керамика. Это делает гидроабразивную резку полезной во многих промышленных и производственных сферах.

Насадка регулирует скорость и точность резки. Насадка меньшего размера создает детальные разрезы, а большая насадка увеличивает скорость резки для больших проектов. Она также фокусирует поток воды, превращая давление в силу резания

Водометы могут резать практически любой материал, включая стекло, мрамор, дерево и даже пищу. Они могут сверлить титан, делать тонкие детали в камне и металле, а также стерилизовать жидкости. Для каждого материала и толщины требуется насадка соответствующего размера, чтобы добиться наилучших результатов.

Типы сопел для гидроабразивной резки

Вот два типа сопел для гидроабразивной резки:

1. Чистые водоструйные сопла

• Используется только вода (без абразивов).
• Режет мягкие материалы, такие как бумага, пенопласт, резина, текстиль, картон и пластик.
• Имеет очень маленькое отверстие, так как в нем не используются абразивные частицы.

2. Сопла для абразивной гидроабразивной резки

• Использует воду и абразивные частицы для резки твердых материалов.
• Имеет специальную смесительную камеру, где в воду добавляются абразивные частицы.
• Вода под высоким давлением ускоряет движение абразивных частиц для резки таких материалов, как металл, керамика, камень, стекло и композитные материалы.

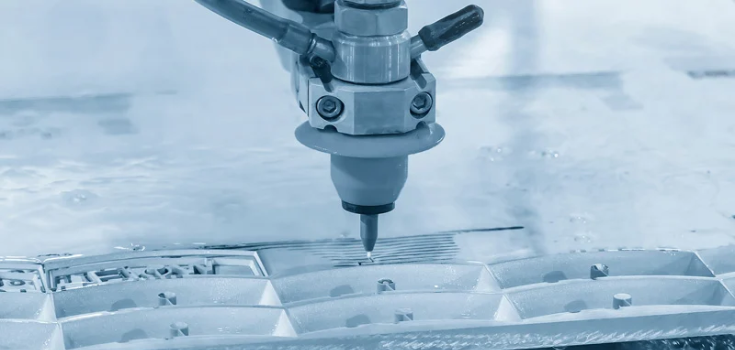

Технические характеристики водоструйного сопла

Водоструйное сопло имеет различные характеристики, которые влияют на его работу. Вот основные из них, которые вам необходимо знать:

Диаметр отверстия

Диаметр отверстия - это размер отверстия в насадке, через которое выходит вода. Меньшее отверстие создает более мощную струю воды, но и быстрее изнашивает сопло. Диаметр сопла для гидроабразивной резки обычно в три раза больше диаметра отверстия. A маленькое отверстие помогает добиться точности, но если он слишком мал, то замедляет резку и быстро изнашивается.

Скорость потока

Расход - это количество воды, проходящее через форсунку за определенное время. Он измеряется в литрах в минуту (LPM) или галлонах в минуту (GPM). Более высокая скорость потока делает резку быстрее, но также приводит к большему износу насадки.

Размер сопла

Размер сопла - это ширина отверстия, обычно в три раза превышающая диаметр отверстия. Существует три типа размеров сопел. Маленькие сопла размером от 0,254 мм до 1,016 мм (от 0,01 дюйма до 0,04 дюйма) используются для точной и детальной резки.

Средние сопла диаметром от 1,016 мм до 2,032 мм (от 0,04 дюйма до 0,08 дюйма) используются для общей резки, где не требуется высокая точность. Большие сопла диаметром от 2,032 мм до 6,35 мм (от 0,08 дюйма до 0,25 дюйма) используются для быстрой резки крупных материалов.

Номинальное давление

Номинальное давление говорит о том, какое максимальное давление воды может выдержать насадка. Если давление превысит этот предел, насадка может повредиться или даже сломаться. Разные насадки имеют разные показатели давления, и производители предоставляют эту информацию при покупке сменной насадки.

Современное сопло для гидроабразивной резки может развивать давление до 90 000 фунтов на квадратный дюйм. Но при таком высоком давлении сопло и другие детали быстро изнашиваются. Наилучшее давление для долговечной работы - от 40 000 до 60 000 фунтов на квадратный дюйм.

Материал, используемый для изготовления сопел для гидроабразивной резки

Сопла для гидроабразивной резки изготавливаются из различных материалов, в зависимости от того, как долго они должны служить, какое давление они могут выдерживать и какова их стоимость. Вот наиболее распространенные материалы:

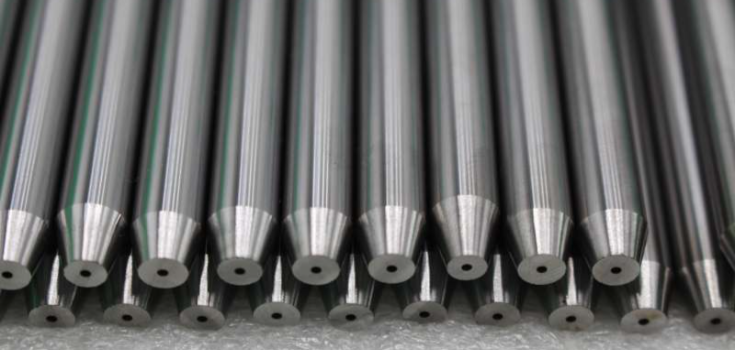

Карбид вольфрама

Карбид вольфрама является самым популярным выбором. Он очень прочный - почти такой же твердый, как алмаз. Эти насадки хорошо работают под очень высоким давлением (до 90 000 фунтов на квадратный дюйм). При правильном использовании они могут прослужить более 200 часов. При неаккуратном использовании они могут потребовать замены уже через 100 часов.

Алмаз

Алмазные насадки - самые твердые и долговечные. Они способны выдерживать экстремальное давление и резать самые твердые материалы. Такие насадки могут прослужить до 1 000 часов. Однако они самые дорогие, стоят примерно в 20 раз дороже сапфировых насадок. Если вы выполняете много тяжелых работ по резке, алмазные насадки могут стать лучшим выбором.

Сапфир

Сапфировые насадки прочны и доступны по цене. Они не вступают в реакцию с химическими веществами. Однако срок их службы короче, обычно от 50 до 100 часов. Они могут выдерживать давление воды от 60 000 до 70 000 фунтов на квадратный дюйм. Рубиновые насадки очень похожи на сапфировые.

Керамика

Керамические насадки - более новый вариант. Они могут быть даже прочнее закаленной стали и устойчивы к ржавчине и коррозии. Их срок службы зависит от типа используемой керамики.

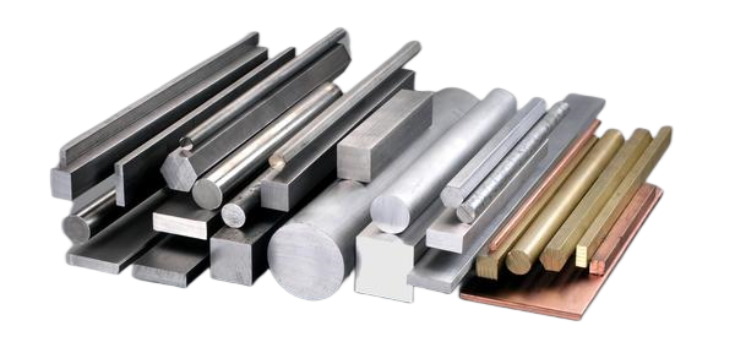

Какие материалы можно резать гидроабразивной насадкой?

Гидроабразивная насадка может резать практически любой материал. Вот некоторые распространенные из них:

Металлы: Вы можете резать даже самые твердые металлы, например закаленную сталь. Для гладкой и быстрой резки вам понадобится абразивная насадка.

Пластмассы: Вы можете резать любой пластик, не расплавляя его. Для большинства пластмасс требуется абразивная насадка.

Керамика: Гидроабразивная резка часто используется для резки керамической плитки и камня. В зависимости от типа керамики можно использовать либо абразивное, либо чисто водоструйное сопло.

Резина: Чистое водоструйное сопло под низким давлением идеально подходит для резки резины. Этот метод экономически эффективен.

Стекло: Вы можете резать стекло для художественных, строительных и декоративных целей. Абразивное сопло может резать даже пуленепробиваемое стекло.

Тонкие пленки: Тонкую фольгу, например алюминиевую, можно резать с помощью сопла для чистой гидроабразивной резки. Таким способом можно резать даже тонкую металлическую фольгу.

Пена: Гидроабразивная резка дает чистые срезы на пенопласте без следов ожогов. Чистое сопло для гидроабразивной резки работает хорошо и доступно по цене.

Дерево: Мягкую или тонкую древесину можно резать с помощью сопла для чистой гидроабразивной резки. Для толстой или твердой древесины вам понадобится абразивная насадка.

Тип соединения форсунки

Выбирая сопло для гидроабразивной резки, вы можете использовать различные способы его подключения. Вот три распространенных типа:

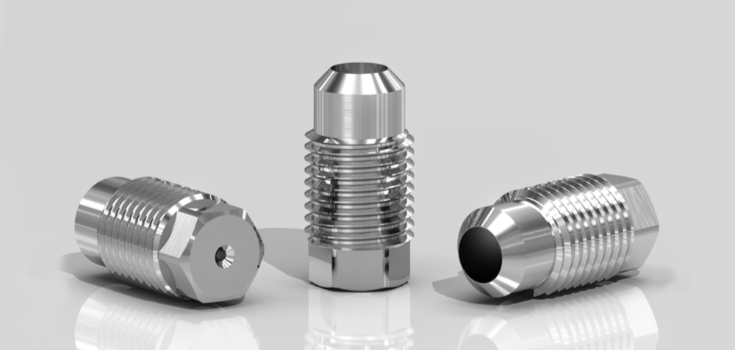

Резьбовые форсунки

Резьбовые насадки имеют на концах резьбу, похожую на винт. Для их установки и снятия требуются специальные инструменты, но они обеспечивают очень надежную фиксацию. Эти насадки могут выдерживать очень высокое давление без протечек. После правильной установки вы можете не беспокоиться о том, что они случайно отсоединятся.

Быстроразъемные винтовые насадки

Быстроразъемные винтовые насадки представляют собой смесь защелкивающихся и резьбовых насадок. Они имеют систему фиксации, как и защелкивающиеся насадки, но при этом требуют завинчивания, чтобы закрепить их на месте. Это делает их более надежными, чем защелкивающиеся насадки, так как вероятность случайного отсоединения меньше. В то же время они проще в использовании, чем насадки с полной резьбой.

Быстроразъемные защелкивающиеся насадки

Быстроразъемные насадки, также называемые быстросъемными, не требуют никаких инструментов для установки или снятия. Для их фиксации используется система защелкивания, и они очень просты в использовании. Однако они не такие прочные, как резьбовые насадки, и не выдерживают очень высокого давления. В некоторых случаях запорный механизм может случайно разблокироваться во время работы.

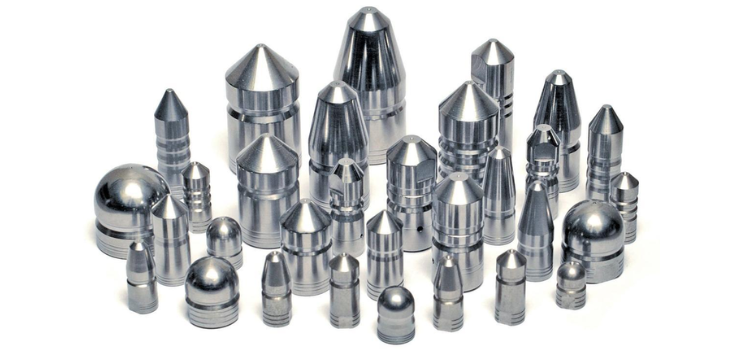

Как правильно выбрать сопло для гидроабразивной резки?

Выбор подходящего сопла для гидроабразивной резки зависит от нескольких ключевых факторов:

• Подумайте, для чего вам нужна насадка. Некоторые виды работ ограничивают ваши возможности. Для высокого давления избегайте насадок с защелкивающимся соединением.
• Насадки изнашиваются с разной скоростью. Если вы используете абразивные материалы, выбирайте прочный материал. Алмаз служит дольше всего, но стоит дороже. Карбид вольфрама - надежный и распространенный выбор.
• Размер отверстия влияет на резку. Не существует универсального размера, поэтому проверьте руководство производителя или протестируйте разные размеры.
• Для обеспечения безопасности и долговечности выбирайте насадку, способную выдерживать большее давление, чем использует ваша система.
• Используйте таблицу обрабатываемости, чтобы подобрать подходящую насадку для вашего материала. Это улучшает резку и продлевает срок службы насадки.

Области применения сопел для гидроабразивной резки

Вот несколько ключевых областей, где вы можете увидеть их в действии:

Аэрокосмическая промышленность

Если вы работаете в аэрокосмической отрасли, вам нужны точные резы для прочных, но легких материалов, таких как титан, алюминий и композиты. Гидроабразивные сопла помогают создавать сложные детали, такие как панели самолетов и компоненты двигателей, не ослабляя их.

Автомобильная промышленность

В автомобильном мире гидроабразивные насадки позволяют быстро и точно резать металл, резину и композитные материалы. Независимо от того, изготавливаете ли вы детали двигателя, кузова или индивидуальные модификации, гидроабразивная резка - отличный способ получить чистые и точные результаты.

Электронная промышленность

Если вы работаете с электроникой, вы знаете, насколько хрупкими могут быть такие материалы, как печатные платы и полупроводниковые пластины. Гидроабразивные сопла позволяют резать эти хрупкие компоненты, не причиняя им вреда. Они также помогают в изготовлении разъемов, корпусов и других мелких электронных деталей с жесткими допусками.

Промышленность медицинских изделий

Гидроабразивная резка незаменима при изготовлении медицинских приборов, таких как хирургические инструменты, имплантаты и диагностическое оборудование. Поскольку она может резать такие материалы, как нержавеющая сталь, титан и керамика, без нагрева, вы можете не беспокоиться о повреждении хрупких медицинских деталей.

Влияние качества воды на срок службы форсунок

Качество используемой воды напрямую влияет на то, насколько хорошо работают сопла гидроабразивной резки и как долго они служат. Грязная вода с примесями может привести к износу сопел, что сделает процесс резки менее эффективным. Использование чистой, высококачественной воды помогает сохранить сопла в рабочем состоянии в течение длительного времени.

Фильтрация воды или использование системы водоподготовки может значительно уменьшить вред, наносимый загрязнениями, и поможет вашим насадкам прослужить дольше. Внимание к качеству воды гарантирует стабильную и надежную работу вашей системы резки. Заботясь об используемой воде, вы повышаете эффективность и производительность гидроабразивной резки.

Инструменты для контроля срока службы форсунок

Чтобы сопла для гидроабразивной резки работали хорошо и служили дольше, необходимо регулярно проверять их состояние. Существует несколько инструментов, которые помогут вам обнаружить проблемы на ранней стадии и сэкономить время и деньги на ненужный ремонт.

Вот несколько полезных инструментов для контроля работы форсунок:

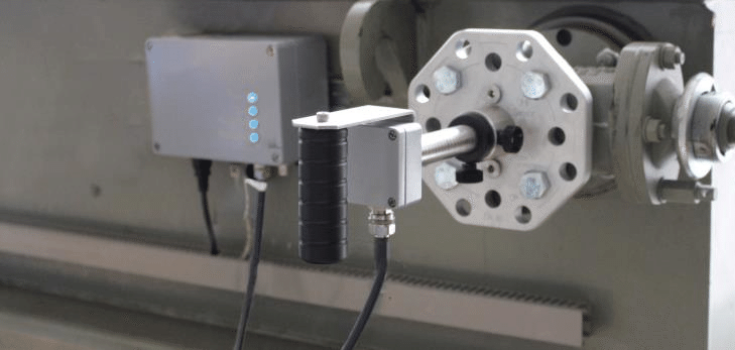

Датчики контроля износа

Датчики контроля износа отслеживают изменения размера или производительности насадки с течением времени. Они предоставляют данные в режиме реального времени, помогая обнаружить ранние признаки повреждения. Выявив эти проблемы на ранней стадии, вы сможете запланировать техническое обслуживание до того, как форсунка выйдет из строя, что сократит время непредвиденного простоя.

Системы лазерной центровки

Системы лазерной центровки обеспечивают правильное положение насадки. Правильное выравнивание обеспечивает чистые, точные срезы и равномерный износ насадки. Если сопло выровнено неправильно, это может привести к неравномерной резке и более быстрому износу. Регулярное использование инструмента для лазерной центровки помогает сохранить точность и продлить срок службы насадки.

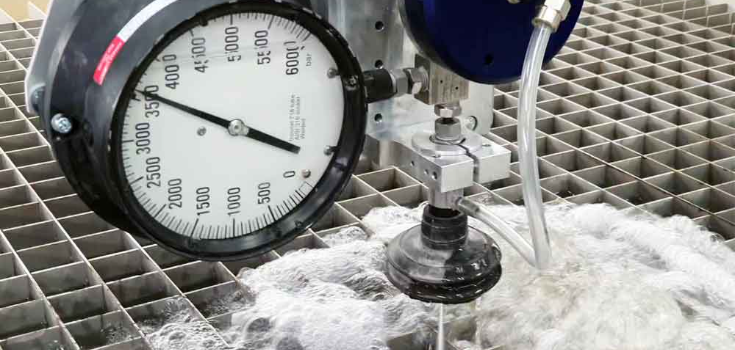

Манометры

Манометры измеряют давление воды в системе. Постоянное давление обеспечивает правильную работу форсунки. Если давление внезапно падает или скачет, это может означать, что форсунка изнашивается или засоряется. Контроль давления поможет вам обнаружить проблемы до того, как они повлияют на качество резки.

Инспекционные камеры

Инспекционные камеры позволяют внимательно осмотреть форсунку, не разбирая систему. Вы можете быстро и легко проверить наличие трещин, износа или эрозии. Регулярные осмотры с помощью камеры помогут вам выявить проблемы на ранней стадии и поддерживать форсунки в хорошем состоянии.

Измерители скорости потока

Расходомеры проверяют, сколько воды и абразивного материала проходит через насадку. Если скорость потока меняется, это может означать наличие засора или износ насадки. Эти измерители помогают обеспечить бесперебойную работу и предотвратить образование накипи внутри насадки.

Распространенные проблемы сопел для гидроабразивной резки

Сопла для гидроабразивной резки прочны, но со временем в них могут возникать проблемы. Если знать, на что обращать внимание, и устранять проблемы на ранней стадии, то срезы будут чистыми, а сопло - работать дольше. Вот некоторые распространенные проблемы и способы их решения:

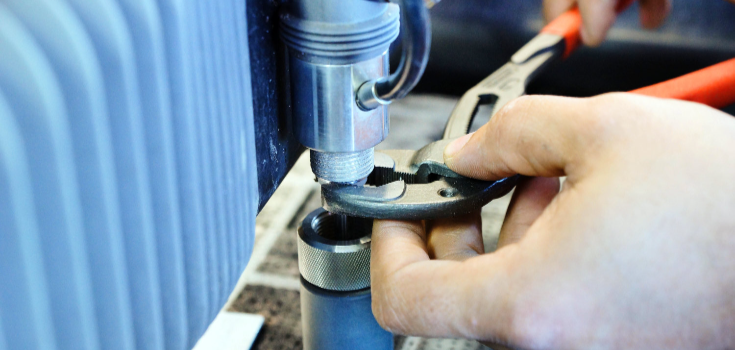

Проблемы с засорами

Грязь, абразивные частицы или остатки материалов могут засорить сопло, блокируя поток воды и делая срезы менее точными.

Регулярно очищайте сопло воздухом под высоким давлением или водой. Используйте хорошую систему фильтрации для предотвращения засоров.

Перегрев

Слишком длительная работа системы без перерывов, слишком большое давление или плохое обслуживание могут привести к перегреву форсунки, что снижает эффективность.

Следите за тем, чтобы система хорошо проветривалась. Делайте перерывы во время длительных отключений и следите за уровнем давления, чтобы избежать перегрева.

Неровные срезы

Если срезы выглядят грубыми или неровными, возможно, сопло неправильно отрегулировано, детали изношены или поток воды и абразива неравномерен.

Убедитесь, что сопло правильно выровнено. Убедитесь, что давление воды и поток абразива стабильны. При необходимости заменяйте изношенные детали, например, фокусирующие трубки или отверстия.

Утечки

В местах соединения из-за износа уплотнений или повреждений могут возникать протечки, снижающие мощность резки и расходующие воду.

Проверьте насадку и фитинги на предмет износа или ослабления соединений. При необходимости подтяните или замените уплотнения.

Чрезмерный износ

Сопла со временем изнашиваются от постоянного воздействия воды под высоким давлением и абразивов. Это может сделать ваши срезы менее точными.

Часто осматривайте насадку и заменяйте изношенные детали. Используйте высококачественные абразивы и регулируйте параметры давления, чтобы замедлить износ.

Заключение

Содержать сопла для гидроабразивной резки в идеальном состоянии очень важно для получения точных и качественных срезов. Правильный выбор сопла, контроль износа и поддержание чистоты воды позволят вам продлить срок службы оборудования и повысить его эффективность.

На сайте DEKМы производим прецизионные детали с помощью современных станков гидроабразивной резки. Если вам нужны высококачественные сопла или детали, вырезанные на заказ, свяжитесь с нами сегодня, чтобы узнать, как мы можем поддержать ваши производственные потребности!

Вопросы и ответы

Как изготавливаются сопла для гидроабразивной резки?

Сопла для гидроабразивной резки изготавливаются из карбида вольфрама, твердого, но хрупкого материала. Они формируются путем прессования порошкообразного карбида вольфрама в пресс-форме и нагревания его под высоким давлением.

Каков диаметр сопла для гидроабразивной резки?

Размер сопла для гидроабразивной резки зависит от типа выполняемой резки. При абразивной гидроабразивной резке струя воды имеет круглую форму и обычно составляет от 0,030 до 0,040 дюйма (0,76-1,02 мм) в ширину. Из-за круглой формы струи трудно вырезать идеально квадратные внутренние углы - струя всегда будет оставлять небольшой изгиб.

Как долго служит сопло для гидроабразивной резки?

Сопло для гидроабразивной резки следует заменять после 40-1000 часов работы. Срок службы зависит от того, что вы режете, давления воды, качества абразива и материала сопла. Регулярно проверяйте его, чтобы вовремя заметить износ и сохранить точность резки.

Какова стоимость сопел для гидроабразивной резки?

Сопла для гидроабразивной резки стоят от $20 до $400+, но цена не всегда означает лучшее качество. Алмазное сопло $400 может сэкономить вам деньги, прослужив дольше, чем сапфировое $20. Насадки из карбида вольфрама ($50-$100) предлагают хороший баланс между стоимостью и долговечностью.

Как определить, что пришло время приобрести новое сопло для гидроабразивной резки?

Замените сопло, если резка стала менее точной, увеличился расход абразива или станок стал работать медленнее. Регулярно проверяйте сопло на износ, чтобы избежать простоев и обеспечить бесперебойную работу гидроабразивного станка.

Какие факторы характеризуют срок службы сопел для гидроабразивной резки?

При использовании чистой воды, высококачественных абразивных материалов и правильного давления резания сопло гидроабразива служит дольше. При интенсивной эксплуатации сопло изнашивается быстрее. Чтобы продлить срок службы, поддерживайте правильное давление, используйте хорошие абразивные материалы и следуйте передовым методам.
