Торцевое фрезерование в сравнении с концевым фрезерованием: Руководство по сравнению

Торцевое и концевое фрезерование - два важнейших процесса обработки, которые служат разным целям для придания металлам точной формы. Понимание различий между этими двумя процессами имеет решающее значение для выбора эффективного и подходящего метода обработки, который поможет вам достичь желаемой чистоты поверхности проекта.

Что такое торцевое фрезерование?

Торцевое фрезерование - это процесс обработки, в котором используется режущий инструмент, называемый торцевой фрезой. Этот инструмент имеет режущие кромки по периметру диска, и при вращении инструмента происходит резка по всей поверхности.

Этот процесс используется для создания плоских и гладких поверхностей на заготовке. Торцевое фрезерование идеально подходит для создания больших плоских участков с гладкой поверхностью.

Фрезерование торцов облегчает работу в автомобильной, аэрокосмической и других отраслях промышленности и доказывает свою эффективность в каждом проекте.

Особенности торцевого фрезерования

Разнообразие сменных режущих пластин

Благодаря сменным фрезам торцевое фрезерование позволяет легко снимать материал и обеспечивает большую точность и скорость. Нагрузка при резании распределяется между различными пластинами, что снижает нагрузку на инструмент и продлевает срок его службы.

Геометрические вставки

Эти вставки разработаны с учетом требований к материалу и обработка поверхности в зависимости от формы, профиля и угла наклона.

Увеличенный диаметр инструмента

Эта особенность делает торцевое фрезерование экономически выгодным и производительным процессом, поскольку позволяет охватить большую площадь поверхности.

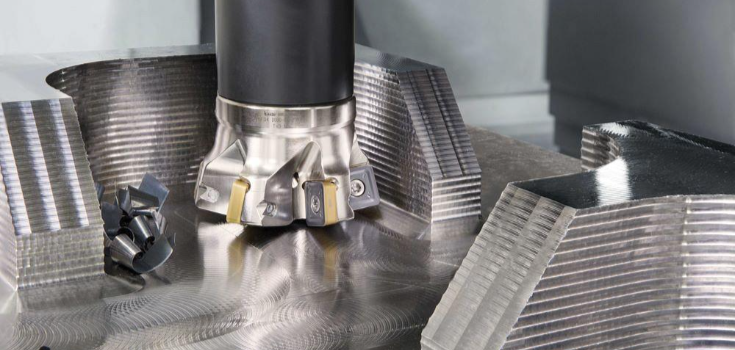

Применение торцевого фрезерования

Обработка поверхностей

В таких отраслях промышленности, как аэрокосмическая, при обработке поверхности заготовок в эстетических и точных целях используется торцевое фрезерование. Этот процесс не только улучшает поверхность, но и позволяет получить однородные детали для проекта.

Выверенный и идеально синхронизированный процесс работы инструментов позволяет избежать дефектов, что обеспечивает более эффективную и гладкую обработку поверхности, отвечающую важнейшим требованиям промышленности.

Очистка поверхностей для дальнейших процессов

Некоторые проекты не заканчиваются обработкой поверхности. Некоторые требуют дополнительной обработки до достижения определенного результата. Фрезерование торцов помогает сократить процесс благодаря своей скорости и эффективности. Кроме того, он обеспечивает эстетически привлекательную отделку поверхности.

Обработка поверхностей сложных размеров

Нестандартные компоненты оборудования могут требовать сложных размеров. С помощью нескольких режущих пластин торцевое фрезерование может покрывать даже большие площади поверхности, в зависимости от потребностей отрасли. Этот экономичный и эффективный процесс позволяет не беспокоиться о неравномерных результатах, поскольку сам инструмент разработан для получения последовательных и точных результатов.

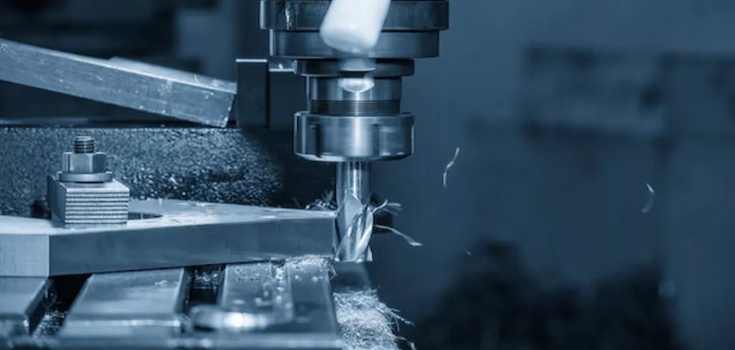

Что такое торцевое фрезерование?

Концевое фрезерование - это процесс обработки, в котором используется режущий инструмент, называемый концевой фрезой. Этот процесс используется для выполнения таких задач, как пазование, профилирование и контурирование. Это фундаментальный процесс в производстве, широко используемый в таких отраслях, как производство медицинского оборудования и автомобильная промышленность. Эти отрасли зависят от торцевого фрезерования для придания формы и резки металлов, дерева, пластмасс и даже камня.

Особенности торцевого фрезерования

Универсальные возможности резки

Универсальные возможности торцевого фрезерования необходимы для резки различных форм, контуров и уклонов. Благодаря этой функции вы можете вырезать пазы и отверстия под сложными углами.

Разнообразие геометрических инструментов

Концевые фрезы бывают разных форм. Эти формы предназначены для обработки поверхности или обработки кромок. Использование правильного инструмента не только экономит время и повышает производительность, но и обеспечивает качественный результат.

Контроль охлаждающей жидкости и стружки

При торцевом фрезеровании очень важно управлять нагревом. СОЖ охлаждает инструмент и заготовку, а система контроля стружки удаляет металлическую стружку с поверхности, обеспечивая бесперебойное выполнение процесса.

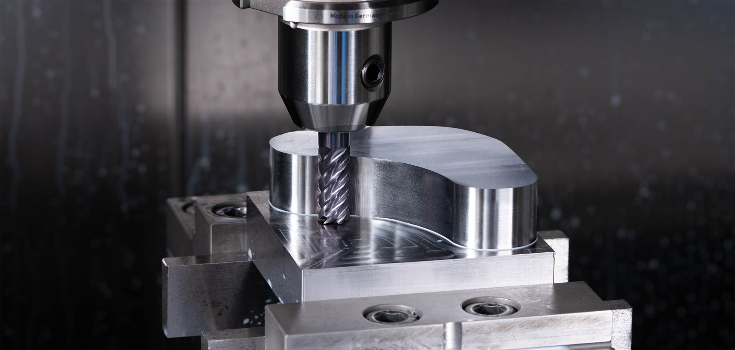

Применение торцевых фрез

Пазы и карманы

Пазы и карманы - два важных производственных процесса, которые используются в промышленности для изготовления инструментов и пресс-форм, сборочных деталей и механических конструкций.

3D-обработка поверхностей

Этот процесс используется для обработки криволинейных поверхностей, часто предназначенных для нестандартных форм и конструкций. При использовании концевой фрезы с шаровым наконечником наконечник скользит по кривой, точно очерчивая поверхность.

Вырезание и гравировка логотипов

Этот процесс полезен для персонализации, брендинга и маркировки. Он также полезен для идентификации, часто используемой в таких отраслях, как оборонная и аэрокосмическая промышленность.

Плюсы и минусы: торцевое и концевое фрезерование

Как выбрать между торцевым и концевым фрезерованием

Фрезерование торцов и торцевое фрезерование - это важные процессы, которые служат разным целям, и выбор правильного из них зависит от потребностей вашего проекта. Понимание разницы между ними поможет вам выбрать подходящий вариант.

Направление резки

При торцевом фрезеровании срез выполняется перпендикулярно заготовке, а при концевом - по бокам и с торца.

Что касается инструментов, то и торцевые, и концевые фрезы имеют множество сменных инструментов, предназначенных для обработки сложных форм и контуров. Важно отметить, что торцевые фрезы могут работать с большими поверхностями, в то время как концевые имеют меньший диаметр.

Формирование стружки

Что касается образования стружки, то при торцевом фрезеровании образуется более короткая и широкая стружка от широкого и неглубокого резания, а при концевом - более длинная и узкая стружка, которая обычно образуется от боковых резов.

При использовании дробеструйной обработки и охлаждающих жидкостей удаление стружки обычно проще при торцевом фрезеровании, в то время как при торцевом фрезеровании это может быть сложнее, поскольку оно склонно к образованию стружки.

Вовлечение инструментов

Торцевое фрезерование обеспечивает более стабильную фиксацию инструмента благодаря положению фрезы на поверхности, в то время как при торцевом фрезеровании она немного нестабильна, что зависит от опоры и скорости инструмента при прохождении по наклонным и кривым поверхностям.

Оба способа являются эффективными. Однако важно отметить, что при торцевом фрезеровании необходимо обеспечить прочную опору, чтобы инструмент не смещался от поверхности.

Угол спирали

Для торцевого фрезерования используются пластинчатые фрезы с нейтральным или низким углы спиралиВ то время как торцевые фрезы могут быть с большим или переменным углом спирали в зависимости от материала и требуемой чистоты обработки.

Выбирая между торцевым и концевым фрезерованием, следует понимать, что торцевое фрезерование позволяет снимать большой объем материала за один раз, в то время как концевое фрезерование предназначено для детальной обработки.

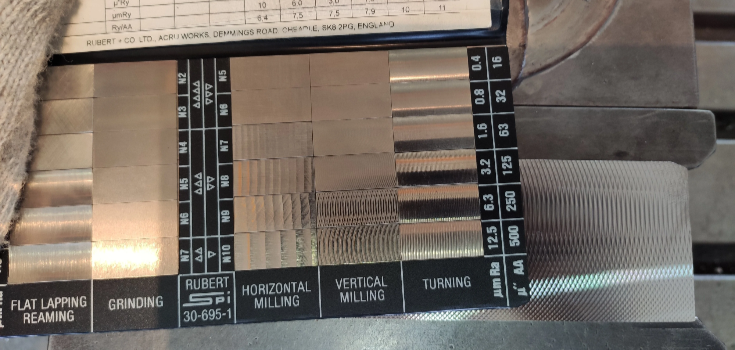

Отделка поверхности

С точки зрения гладкости поверхности торцевое фрезерование идеально подходит для этой работы, особенно для больших поверхностей. Торцевое фрезерование хорошо подходит для детального формирования поверхности, но для обработки плоской поверхности может потребоваться дополнительный инструмент.

В зависимости от дизайна поверхности для создания желаемых форм и контуров вам могут понадобиться разные фрезы и разные инструменты.

Сводная таблица

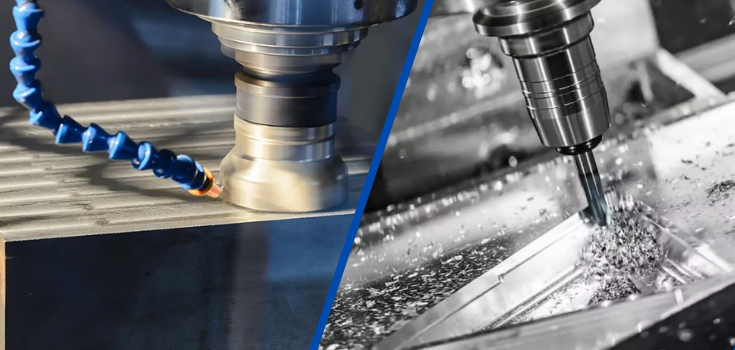

Торцевая фреза против концевой фрезы: Процесс

Торцевое и концевое фрезерование - это два вида обработки, которые служат для разных целей и используют разные инструменты для придания формы материалам.

При торцевом фрезеровании используются нижние режущие кромки инструмента с размашистым рисунком, который может охватывать большую площадь. Этот процесс обычно используется для подготовки заготовок и снятия деталей с больших поверхностей, чтобы подготовить их к дальнейшим производственным процессам. Он повышает производительность, так как может покрывать большую поверхность за один раз.

Торцевое фрезерование используется процесс бокового фрезерования с более узким инструментом. Этот процесс обеспечивает гибкость движений. Он может двигаться в разных направлениях, что отлично подходит для контуров и 3D-фигур. Он хорошо подходит для выделения и отделки кривых поверхностей, а также для гравировки.

Оба процесса полезны и эффективны, но выбор того или иного зависит от потребностей проекта или материала.

Когда использовать торцевое и концевое фрезерование

Используйте торцевое фрезерование, когда:

• Вам нужно взять заготовку с большой поверхности
• Необходимо взять огромный блок, чтобы подготовить его к другим процессам.
• Вам нужен высокий съем материала и гладкая поверхность
• Деталь, которую нужно вырезать, не сложная, без странных форм и наклонов.

Используйте торцевое фрезерование, когда:

• Материал требует отверстий, прорезей и карманов
• Деталь требует детальной отделки, например, контуров и 3D-форм.
• Вам нужен гибкий инструмент, который обеспечивает различные направления резки.
• Когда вам нужно сделать гравировку на металлах и других поверхностях.

Как сочетаются торцевое и концевое фрезерование

Торцевое и концевое фрезерование - это два разных процесса, которые служат разным целям в обработке, но оба могут использоваться вместе, чтобы получить идеальную отделку материала.

Торцевое фрезерование может взять на себя начальный процесс создания плоской заготовки, поскольку оно лишь подготавливает материал к дальнейшему усовершенствованию и отделке. Когда материал готов, торцевое фрезерование может заняться созданием необходимых сложных деталей, таких как карманы, прорези, контуры и 3D-формы. Концевая фреза придает материалу окончательную форму.

Заключение

Торцевое и концевое фрезерование играют важнейшую роль в процессах обработки. Торцевое фрезерование идеально подходит для подготовки поверхности, в то время как торцевое фрезерование подчеркивает детали, формы и особенности материала. Выбор правильного процесса зависит от конструкции, потребностей и целей производства.

Здесь, в DEKМы предлагаем конкурентоспособные услуги по фрезерованию с использованием обоих процессов, чтобы помочь вам производить высококачественные детали. Свяжитесь с нами сегодня, чтобы узнать цену и обсудить ваши проекты с нашими специалистами по механической обработке.
