Обработка вала двигателя: Что нужно знать

Обработка вала двигателя - это процесс изготовления точных валов двигателя, которые используются во многих сферах. Понимание концепции обработки вала двигателя играет важную роль в его правильном применении.

В приведенном ниже руководстве вы найдете подробную информацию по этому вопросу, так что давайте прочитаем его.

Что такое обработка вала двигателя?

Производство валов электродвигателей - это процесс производства, в ходе которого металлические стержни превращаются во вращающиеся детали, которые затем используются в электродвигателях.

Работа вала влияет на долговечность и производительность машины. Существуют различные виды обработки вала двигателя: фрезерование, EDM и шлифование.

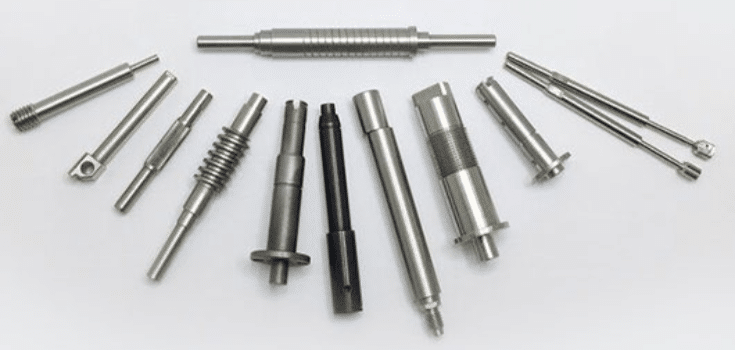

Типы моторных валов

Существуют различные типы валов двигателя, и в следующем разделе мы рассмотрим каждый из них.

Полые валы

Полые валы подходят для применений, требующих небольшого веса, например, в аэрокосмической промышленности. Они имеют центральное отверстие, через которое проходят жидкости и компоненты.

Конические валы

Конические валы используются в шестернях и шкивах. Они имеют отводы по диаметру, постепенно уменьшая длину.

Резьбовые валы

Резьбовые обработанные валы имеют внутреннюю и внешнюю резьбу, которая соответствует детали, собираемой с их помощью. Эти валы используются в тех случаях, когда крепление и отсоединение деталей происходит довольно часто, например, в сантехнике или электрике.

Шпоночные валы

Валы со шпонкой имеют шпоночный паз, который помогает закрепить такие компоненты, как шестерни, звездочки и шкивы. Эти валы помогают создавать соединения в приложениях, связанных с высоким крутящим моментом, таких как насосы и двигатели.

Шлицевые валы

Эти обработанные валы имеют шлицы и канавки, которые могут входить в аналогичные шлицы на компонентах. Это создает очень прочное соединение, обеспечивающее отличную передачу мощности.

Шлицевые валы используются в таких областях, как автомобильные трансмиссии и зубчатые муфты.

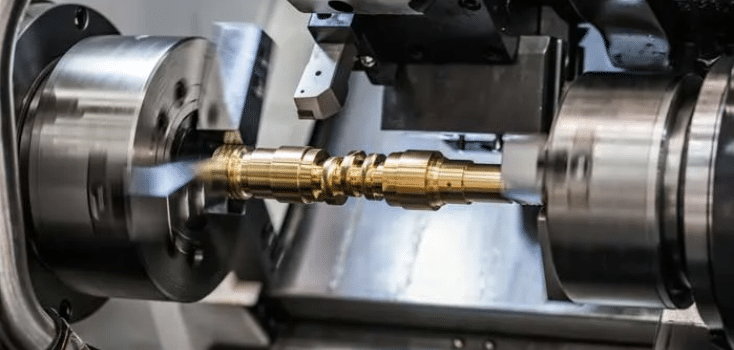

Как обрабатывается вал двигателя?

Ниже приведен пошаговый процесс обработки вала:

• Первый этап - это этап проектирования и программирования, на котором дорабатывается и программируется конструкция вала, изготовленного по индивидуальному заказу.
• В программном обеспечении создается CAD-файл, содержащий инструкции в виде G-кода для управления станком с ЧПУ.
• Затем станок с ЧПУ настраивается на производство валов, и для процесса обработки важно выбрать правильный тип станка.
• Затем заготовка подготавливается и подвергается обработке на станке, выбирая подходящий инструмент.
• Станок с ЧПУ вращает вал, а фреза снимает материал, что требует соответствующего контроля для обеспечения качества изготавливаемых валов.
• Существуют различные виды обработки поверхности, которые помогают улучшить поверхность валов. Дробеструйная обработка и анодирование помогают улучшить поверхность валов.

Различные технологии обработки валов двигателей с ЧПУ

Валы двигателей изготавливаются с использованием различных методов обработки с ЧПУ, которые рассматриваются ниже:

Фрезерование с ЧПУ

Фрезерный станок с ЧПУ имеет небольшой и мощный резец, который перемещается вокруг вала, создавая необходимые пазы и формы, чтобы другие детали легко входили в эти пазы.

Токарная обработка с ЧПУ

Токарная обработка с ЧПУ - это процесс обработки вала и придания ему цилиндрической формы. Вал продолжает вращаться, а инструмент разрезает деталь.

Сверление с ЧПУ

Сверление с ЧПУ используется для создания отверстий и каналов в валах. Это процесс сверления, который выполняется на станке с ЧПУ с высокой точностью.

Шлифование с ЧПУ

Шлифование с ЧПУ состоит из вращающегося круга, который движется по валу и делает его поверхность гладкой, обеспечивая точный размер. Это помогает придать поверхности вала законченность.

Электроэрозионная обработка (EDM)

EDM использует электрическое испарение материала. Это помогает гравировать сложные формы для создания элементов на валах.

Различные материалы для обработки валов двигателей

Валы двигателей могут быть изготовлены из широкого спектра материалов, и некоторые из них рассмотрены ниже:

Углеродистая сталь

Углеродистая сталь используется для изготовления валов двигателей, поскольку она хорошо поддается обработке, выдерживает термообработку, а также обладает высокой прочностью на разрыв. Одной из наиболее распространенных марок углеродистой стали является 1045, используемая для изготовления валов насосов.

Нержавеющая сталь

Нержавеющая сталь это материал, который выбирается для решения проблемы коррозионной стойкости. Для изготовления валов, используемых в средах, подверженных воздействию химических веществ и влаги, обычно выбирают нержавеющую сталь марок 304 и 316.

Легированная сталь

Двигатели, требующие жестких и прочностных характеристик, производятся с использованием легированная сталь. Для изготовления валов обычно используется легированная сталь марок 4140 и 4340, которая позволяет работать в тяжелых промышленных условиях.

Латунь

Латунь используется в тех областях, где требуются валы с коррозионной стойкостью и высокой обрабатываемостью. Поэтому, когда речь идет о легких машинах, предпочтение отдается латунным валам.

Алюминий

Алюминий это легкий материал, который устойчив к коррозии и хорошо поддается обработке. Поэтому в тех случаях, когда требуется легкий вал, обычно выбирают алюминий, особенно в беспилотных летательных аппаратах.

Титан

Титан используется в областях, где требуется коррозионная стойкость и превосходное соотношение прочности и веса. Такие свойства титана делают его пригодным для использования в аэрокосмической отрасли.

Никелевые сплавы

Сплавы на основе никеля, такие как инконель, могут использоваться для изготовления валов, поскольку они обладают коррозионной стойкостью и прочностью к высоким температурам. Такие моторные валы используются в турбинах и других устройствах, подверженных воздействию высоких температур.

Учет затрат при обработке вала двигателя с ЧПУ

На стоимость обработки валов двигателя с ЧПУ влияют следующие факторы:

Материальные затраты

Стоимость вала двигателя зависит от типа материала, из которого он изготовлен. Такие материалы, как углеродистая сталь, стоят дешевле, а титан - дороже.

Таким образом, материал выбирается в зависимости от требуемых свойств, что влияет на стоимость.

Процессы механической обработки

При обработке валов электродвигателей можно выбрать различные процессы. Сложные методы обработки, такие как лазерная или электроэрозионная, стоят дороже, чем базовые, такие как фрезерование и токарная обработка с ЧПУ.

Затраты на оснастку

Стоимость режущих инструментов связана с процессом обработки; инструменты также изнашиваются с течением времени и могут потребовать замены. Таким образом, высокий износ инструмента приводит к увеличению его стоимости.

Расходы на оплату труда

Сложный процесс обработки требует больших трудозатрат, что увеличивает стоимость рабочей силы. Вам может потребоваться обучение и дополнительные инвестиции в рабочую силу для изготовления валов двигателя сложной формы.

Контроль качества

Строгий контроль качества очень важен для того, чтобы конечный продукт получился таким, как ожидалось. Следовательно, это требует инвестиций в тестирование и контроль качества, что увеличивает расходы.

Варианты финишной обработки поверхности при обработке вала двигателя

Существуют различные варианты обработки поверхности вала двигателя, и вот некоторые из них:

Пассивация

Сайт процесс пассивации это процесс обработки поверхности, который используется для валов из нержавеющей стали. Он заключается в очистке поверхности вала двигателя с помощью кислоты.

Он помогает удалить контакты и свободное железо и позволяет создать слой пассивного оксида хрома, повышающего коррозионную стойкость.

Анодирование

Алюминий Валы также анодируются, так что на поверхности появляется слой оксида, который является твердым и устойчивым к коррозии. Анодирование также улучшает эстетический вид стволов, добавляя им цвета.

Гальваническое покрытие

Гальваническое покрытие заключается в нанесении на валы слоя металла, такого как цинк и никель; оно повышает износостойкость и коррозионную стойкость вала.

Обработка бисером

Дробеструйная обработка предполагает выпуск под высоким давлением стальных шариков или частиц стекла для очистки поверхности вала. Это помогает создать на поверхности вала тусклый и чистый вид.

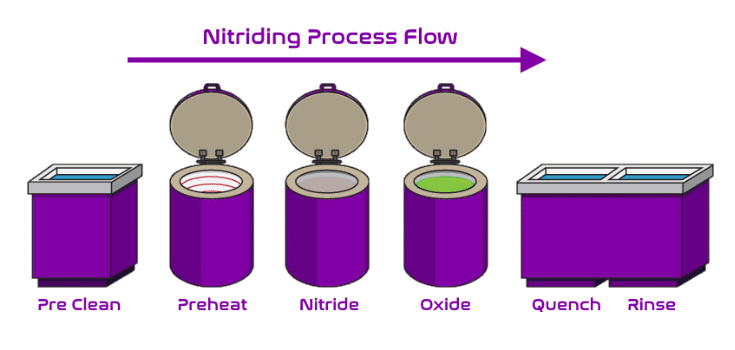

Азотирование

Процесс азотирования заключается в использовании термической обработки, в результате которой происходит диффузия азота в стальную поверхность. Это создает износостойкий и твердый слой на валу, повышая его усталостную прочность.

Науглероживание

Науглероживание позволяет увеличить поверхность вала двигателя за счет углеродного слоя и придать ему дополнительную твердость. Этот процесс обеспечивает повышение износостойкости и сохранение пластичности вала.

Фосфатирование

Сайт процесс фосфатирования создает на поверхности вала слой нерастворимых кристаллических фосфатов. Он обеспечивает коррозионную стойкость и создает подходящую основу для нанесения дальнейших лакокрасочных покрытий.

Термическое напыление

Термическое напыление предполагает напыление покрытия на поверхность вала, который затем нагревается. Это обеспечивает теплоизоляцию и устойчивость вала двигателя к износу и коррозии.

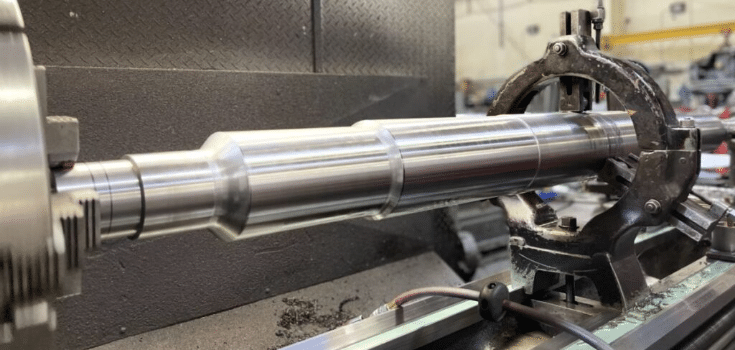

Контроль качества при обработке валов двигателей

При обработке валов двигателей нельзя игнорировать важность контроля качества. Соответствующие проверки обеспечивают соответствие качества обработки поверхности вала, его размеров и свойств материала требованиям приложения.

Существует множество методов контроля качества, таких как проверка координат материала, проверка шероховатости поверхности и твердости. Регулярные проверки валов двигателей обеспечивают их соответствие спецификациям.

Преимущества обработки валов двигателя с ЧПУ от DEK

Компания DEK, известный поставщик услуг по механической обработке с ЧПУ, предлагает высококачественные моторные валы. Эти валы изготавливаются на передовом оборудовании с ЧПУ.

Оборудование обеспечивает точность размеров, а команда квалифицированных инженеров подбирает нужные материалы в зависимости от потребностей применения.

DEK не только ориентируется на использование высококлассных станков, но и обеспечивает работу опытной команды операторов и инженеров. Это повышает производительность и качество процессов обработки.

Конечный результат валов имеет превосходную обработку поверхности, что гарантирует получение валов для двигателей высочайшего качества.

Заключение

Валы двигателей играют важную роль во многих областях применения, и их детальное понимание помогает выбрать правильный материал вала двигателя, отделку поверхности и процесс производства.

Изучив вышеприведенное руководство, вы наверняка узнали о вариациях, которые предлагаются в этой теме.
